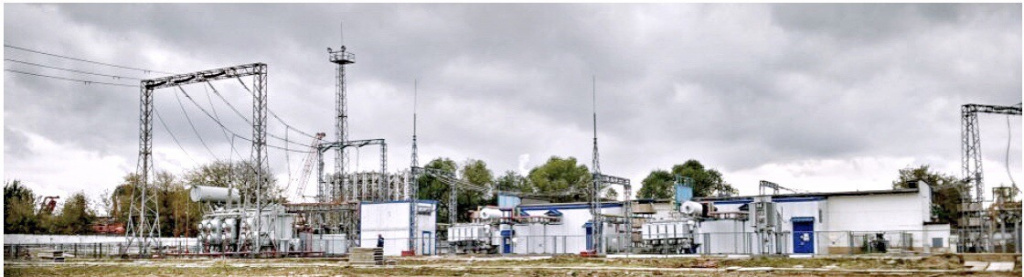

ПС 220 кВ «Чертаново» — ключевой питающий центр Южного округа г. Москвы:
- 2 автотрансформатора АТ-1 и АТ-2, открыто установленные, напряжением 220/110/10 кВ и мощностью 250 МВА каждый;
- 2 трансформатора Т-3 и Т-4, установленные в камерах, напряжением 110/10/10 кВ и мощностью 63 МВА каждый;
- 4 линейных регулировочных трансформатора, открыто установленные, напряжением 10 кВ и мощностью 63 МВА каждый.
Место установки: трансформатор Т-3, тип ТРДЦН-63000/110, масса масла — 29 тонн.
Место монтажа: камера охладителей трансформатора Т-3. Точки подключения: патрубки адсорбционного фильтра.
Полученные результаты подтверждают высокую эффективность сушки масла и твердой изоляции трансформатора, надежную работу модуля TRANSEC:
- масло в трансформаторе после сушки по физико-химическим параметрам соответствует требованиям СТО 34.01-23.1-001-2017;
- влагосодержание твердой изоляции снизилось на 0,16% относительно начального значения, что соответствует ≈ 5 литрам влаги;
- значительно улучшились диэлектрические характеристики твердой изоляции — увеличилось сопротивление изоляции, снизились диэлектрические потери;
- сушка изоляции производится непрерывно на работающем трансформаторе, без участия персонала;
- визуальным контролем подтверждена безопасность применения модуля – отсутствуют утечки масла;
- отсутствие фактов срабатывания газовой защиты подтверждают герметичность системы.
