Заказчик
Московские высоковольтные сети – филиал ПАО «Россети Московский регион» (ранее «МОЭСК»), отвечает за эксплуатацию ВЛ 35–220 кВ, КЛ 110–500 кВ и ПС 35–220 кВ в столичном регионе. ПС 220/110/10 кВ «Чертаново» с установленной мощностью трансформаторов 626 МВА – ключевой питающий центр Южного административного округа, крупнейшего по численности населения округа Москвы.
Проблема
Параметры изоляционной системы ТРДЦН 110 кВ, одного из 4 силовых трансформаторов на подстанции, снизились из-за высокого содержания влаги. Соответственно выросли диэлектрические потери, увеличился риск аварийного выхода оборудования из строя.
Решение

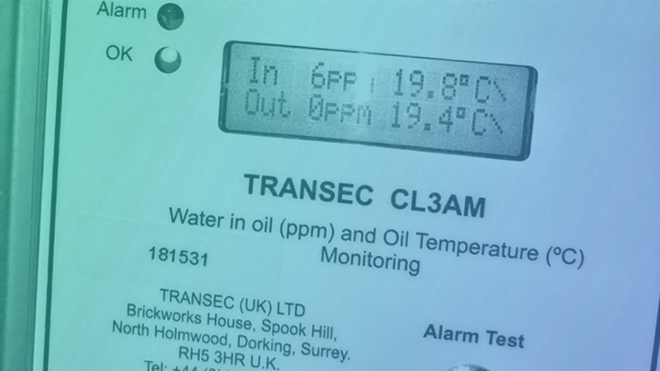

В камере охладителей трансформатора ТРДЦН установлена модульная система TRANSEC, изготовленная НПО «Стример». Подключение выполнено через патрубки адсорбционного фильтра.
Результат
За первые 7 месяцев из изоляции было удалено 4,7 литров воды. Физико-химические параметры масла и твердой изоляции приведены в соответствие требованиям СТО 34.01-23.1-001-2017 «Объем и нормы испытаний электрооборудования». Продолжается непрерывная сушка изоляции работающего трансформатора.
