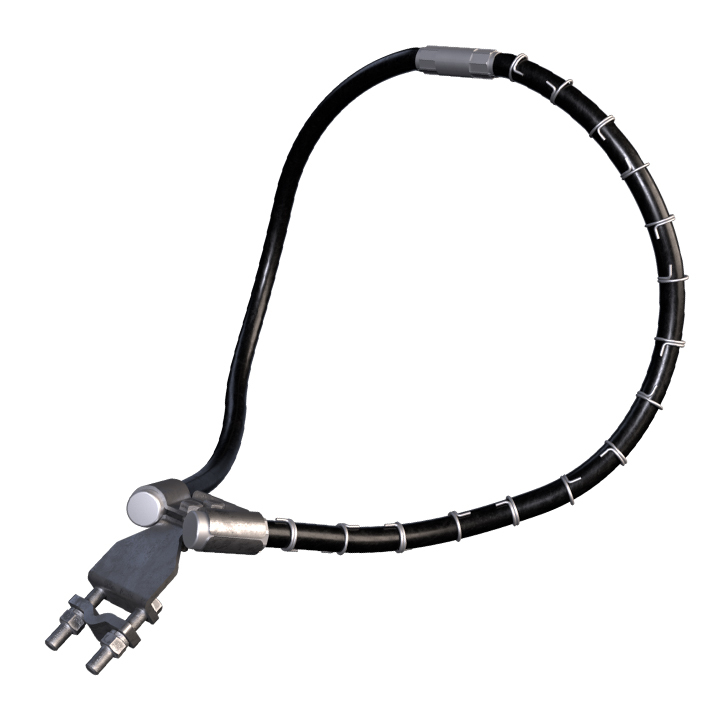

РДИП-10 – разрядник длинно-искровой петлевого типа.
Разрядник предназначен для защиты воздушных линий электропередачи (ВЛ) напряжением 6, 10 кВ трехфазного переменного тока с неизолированными и защищёнными проводами от индуктированных грозовых перенапряжений.

Число разрядников, успешно эксплуатируемых во многих регионах России, превышает 1 000 000.

Принцип работы

Принцип работы разрядника основан на использовании эффекта скользящего разряда, который обеспечивает большую длину импульсного перекрытия по поверхности разрядника, и предотвращении за счет этого, а также за счет разбиения канала разряда на части электродами, перехода импульсного перекрытия в силовую дугу тока промышленной частоты.
При возникновении на проводе ВЛ индуктированного перенапряжения искровой промежуток между зажимом на проводе ВЛ и разрядником пробивается, и напряжение прикладывается к изоляции между центральной трубкой петли и арматурой изоляции, имеющей потенциал опоры.

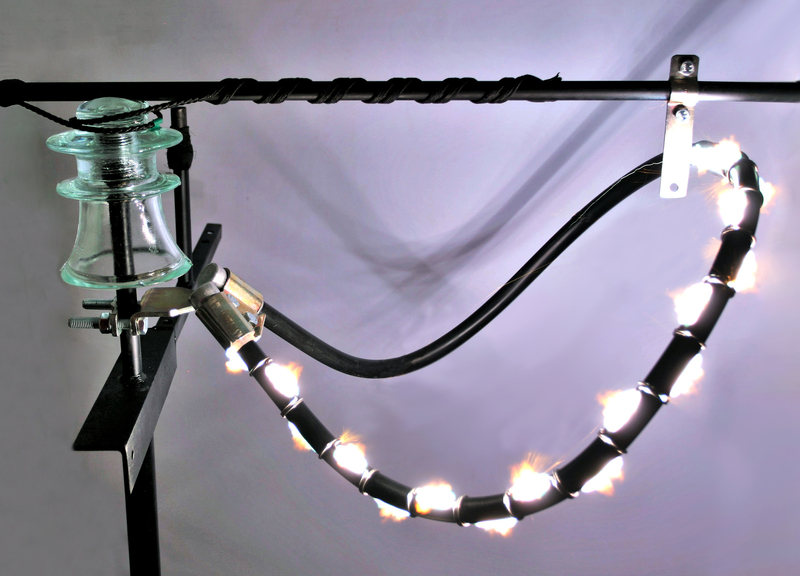

Под воздействием приложенного импульсного напряжения вдоль поверхности изоляции петли от центральной трубки к кронштейну крепления разрядника (по одному плечу петли с электродами) развивается скользящий разряд. После прохождения импульсного тока разряд гаснет, не переходя в силовую дугу, что предотвращает возникновение короткого замыкания и отключение ВЛ.

Технические характеристики

Установка

Разрядник устанавливается на ВЛ с любыми видами опор и изоляции.

На одноцепных ВЛ для защиты от индуктированных перенапряжений и их последствий разрядники устанавливаются по одному на каждую опору с регулярным последовательным чередованием фаз. На двухцепных ВЛ для защиты от индуктированных перенапряжений и их последствий разрядники устанавливаются по 2 штуки на каждую опору, на одну пару одноименных фаз, по одному разряднику на каждую цепь, с тем же принципом чередования защищаемых фаз, что и для одноцепных ВЛ.

При этом, установка разрядников на опору не накладывает дополнительных требований к наличию заземляющего устройства и его сопротивлению. Отсутствие дополнительных требований к заземлению опор объясняется принципом действия разрядников РДИП-10. При возникновении грозового перенапряжения, происходит перекрытие двух разрядников на разноименных фазах, при этом образуется электрических контур, включающий в себя сопротивления заземления этих двух опор (рис.1). Таким образом, наличие сопротивления заземления опор помогает ограничению тока, проходящего через разрядники.

Рисунок 1 – Схема установки разрядников на одноцепной ВЛ
и иллюстрация их срабатывания

наличие аттестации в ПАО “Россети” расширенный диапазон рабочего напряжения ВЛ: от 6 до 20 кВ; способность гасить бо́льшие токи КЗ (до 1,2 кА); значительно меньшие габаритные размеры и вес; возможность монтажа под напряжением при использовании специального оборудования; меньшая подверженность изменению воздушного промежутка в процессе эксплуатации; отпускная цена ниже.
