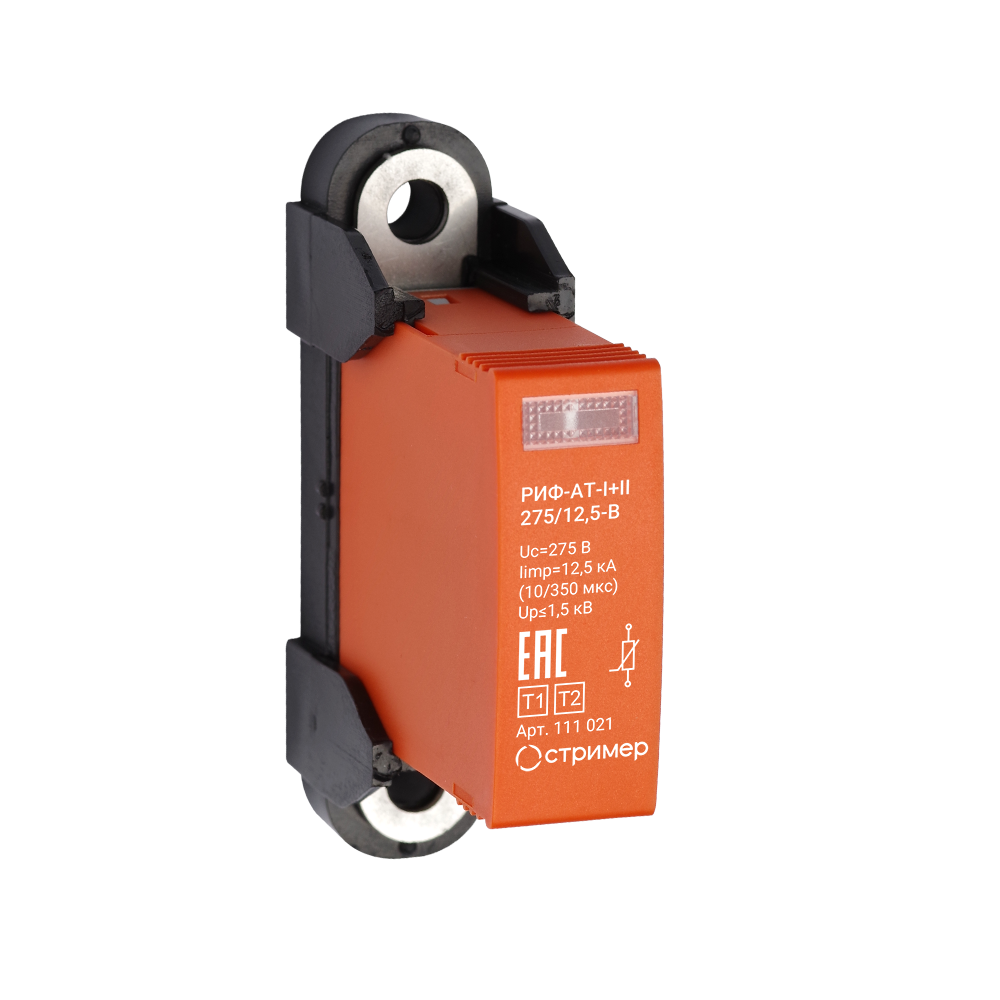

УЗИП КЛАССА I+II ДЛЯ СИСТЕМ ЭЛЕКТРОСНАБЖЕНИЯ ЖАТ
УЗИП класса I+II ограничивающего типа, предназначено для защиты оборудования систем электроснабжения до 1000 В и аппаратуры железнодорожной автоматики и телемеханики (ЖАТ) по цепям питания от вторичных воздействий молнии и коммутационных перенапряжений.

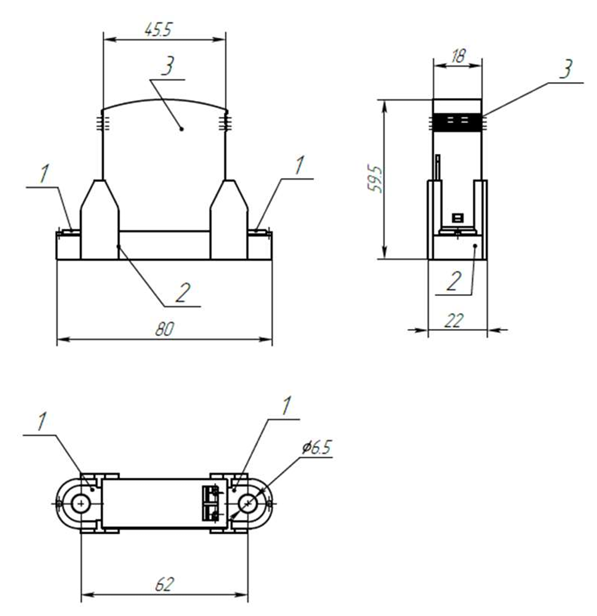

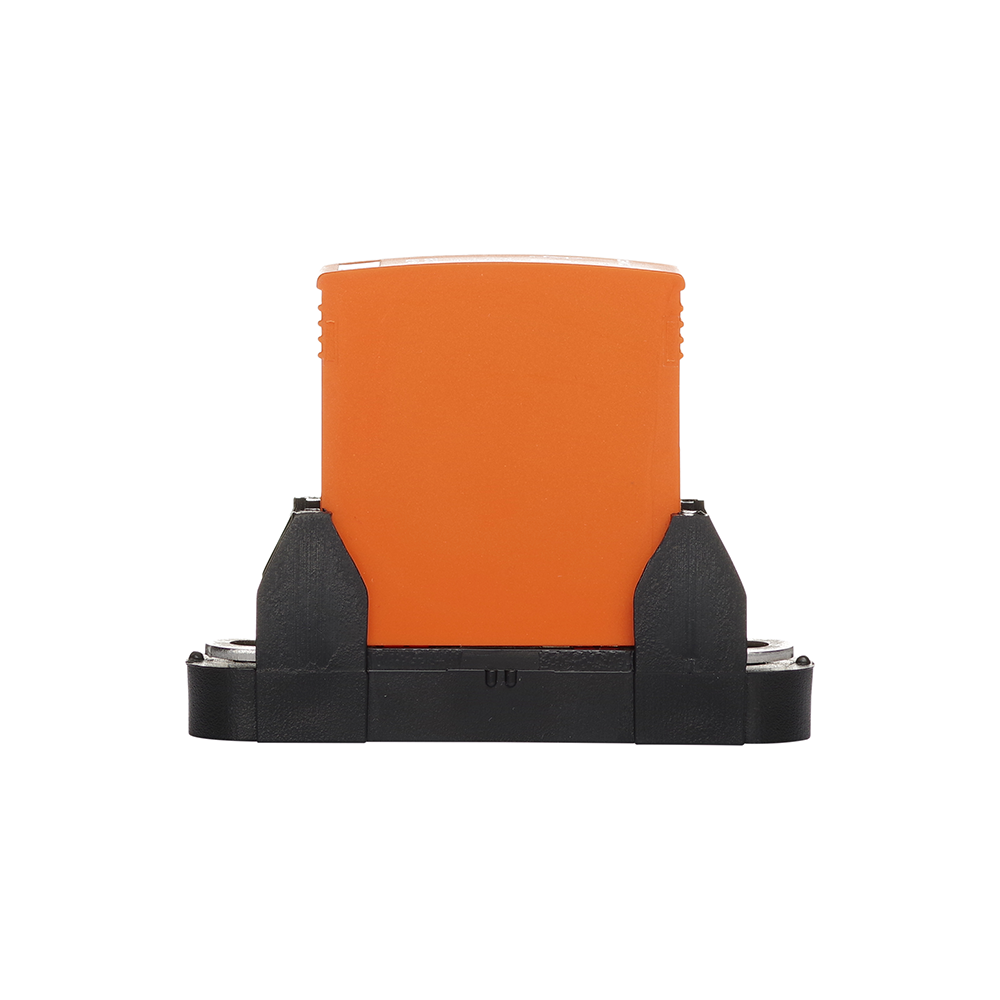

УЗИП состоит из колодки и сменного рабочего модуля с терморасцепителем и индикатором состояния рабочего элемента.
Конструкция УЗИП предусматривает установку на стандартную двуштырную клеммную колодку 6056Б-01-00 (в комплект не входит).
УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, а по способности ограничения импульсных напряжений, допустимых для изоляции оборудования, соответствует УЗИП класса II.
Устанавливается в пределах 0А(В) – 1 зон молниезащиты, в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).
УЗИП снабжено:
-
терморасцепителем;
-
визуальным индикатором.
Сертификаты: декларация о соответствии требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
Характеристика
РИФ-АТ-I+II 275 / 12,5-В
Артикул
111021
Максимально длительное рабочее напряжение, Uc
AC - 275 В, DC - 350 В
Максимальный разрядный ток (8/20 мкс), Imax
40 кА
Импульсный ток (10/350 мкс), Limp
12,5 кА
Номинальный разрядный ток (8/20 мкс), In
20 кА
Номинальное рабочее напряжение, Un
230 В
Категория исполнения (ГОСТ 14254)
IP 20
Для защиты
Однофазной сети
Диапазон рабочих температур, Tu
От -40С до +80С
Время срабатывания, tA
≤25 нс
Способ монтажа
Двуштырная клеммная колодка 6056Б-01-00
