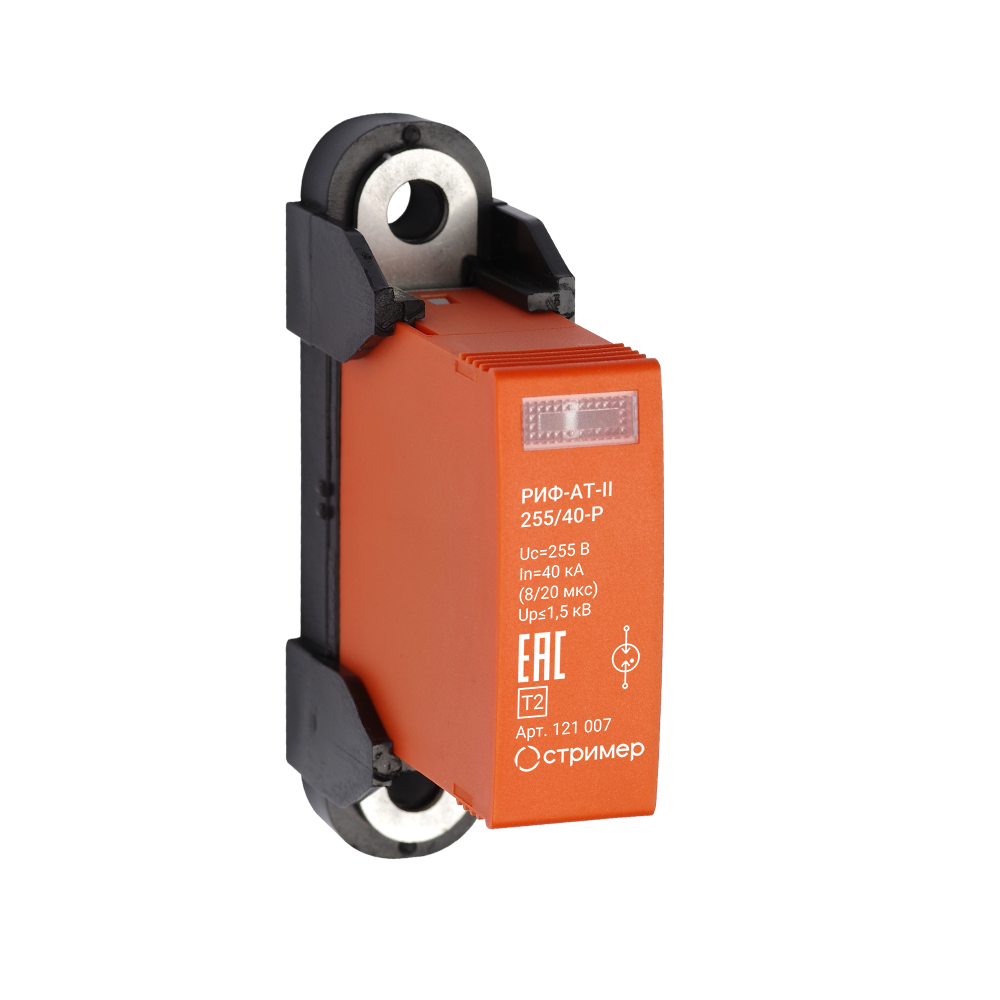

УЗИП КЛАССА II ДЛЯ СИСТЕМ ЭЛЕКТРОСНАБЖЕНИЯ ЖАТ
УЗИП класса II коммутирующего типа, предназначено для защиты оборудования систем электроснабжения до 1000 В и аппаратуры железнодорожной автоматики и телемеханики (ЖАТ) по цепям питания от вторичных воздействий молнии и коммутационных перенапряжений.

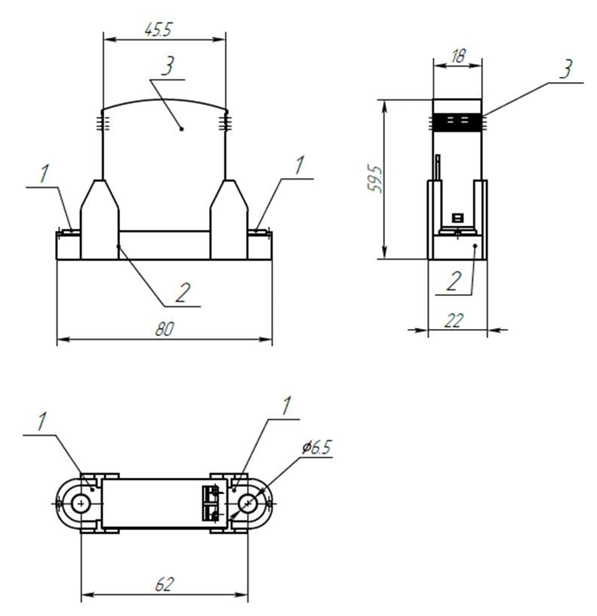

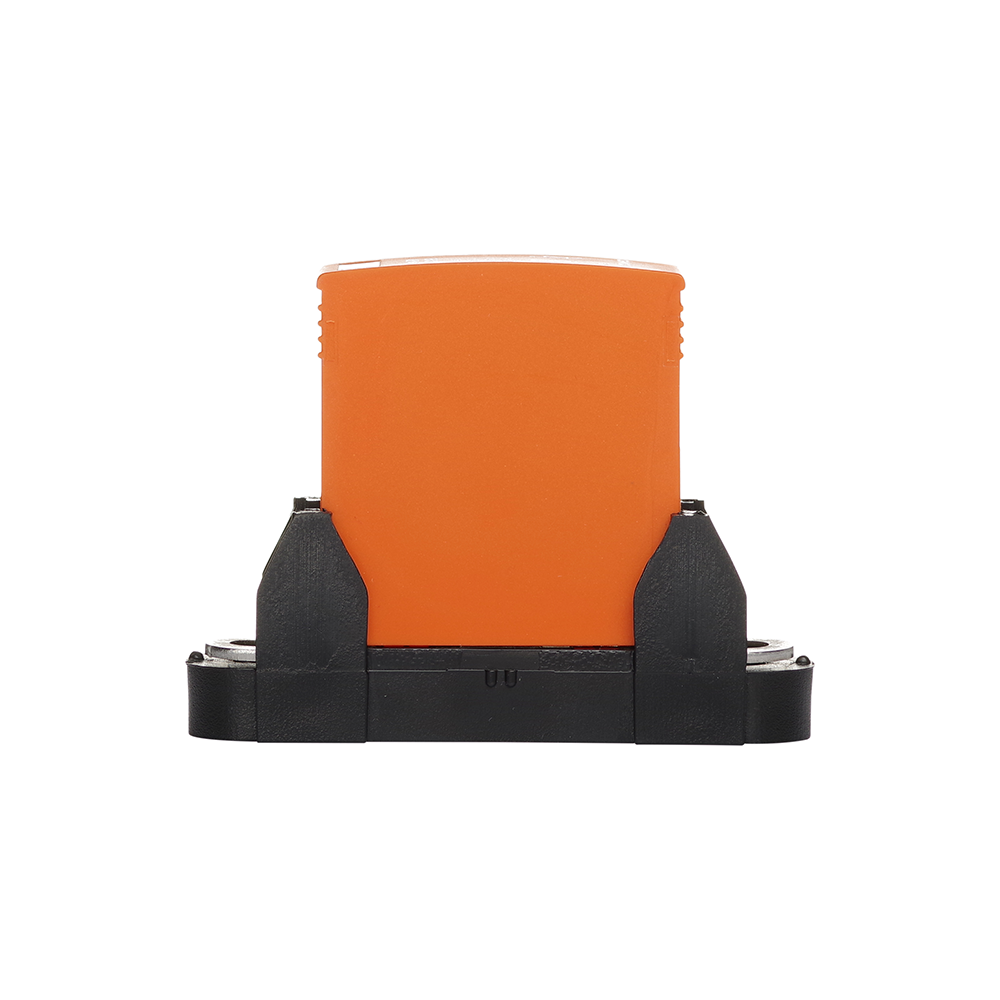

УЗИП состоит из колодки и сменного рабочего модуля с терморасцепителем и индикатором состояния рабочего элемента.
Конструкция УЗИП предусматривает установку на стандартную двуштырную клеммную колодку 6056Б-01-00 (в комплект не входит).
Устанавливается в пределах 1 – 2 зон молниезащиты, в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).
Применяется в цепях электропитания с сопровождающим током до 100 А.
УЗИП снабжено:
Сертификаты: декларация о соответствии требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
Технические характеристики
|
Наименование параметра
|
|
РИФ-АТ-II 255/40-P
|
|
Номинальное рабочее напряжение
|
UN
|
230 В
|
|
Максимальное длительное рабочее напряжение AC / DC
|
Uc
|
255 B
|
|
Номинальный разрядный ток (8 / 20 мкс)
|
In
|
40 кА
|
|
Максимальный разрядный ток (8 / 20 мкс)
|
Imax
|
65 кА
|
|
Уровень напряжения защиты
|
Up
|
≤ 1,5 кВ
|
|
Время срабатывания
|
ta
|
≤ 100 нс
|
|
Диапазон рабочих температур
|
Tu
|
От -40С до +80С
|
|
Категория исполнения (ГОСТ 14254)
|
|
IP 20
|
|
Способ монтажа
|
|
Двуштырная клеммная колодка 6056Б-01-00
|
|
Артикул
|
|
121 007
|
Характеристика
РИФ-АТ-II 255 / 40-Р
Артикул
121007
Максимальный разрядный ток (8/20 мкс), Imax
65 кА
Номинальный разрядный ток (8/20 мкс), In
40 кА
Номинальное рабочее напряжение, Un
230 В
Категория исполнения (ГОСТ 14254)
IP 20
Для защиты
Однофазной сети
Диапазон рабочих температур, Tu
От -40С до +80С
Время срабатывания, tA
≤100 нс
Способ монтажа
Двуштырная клеммная колодка 6056Б-01-00
