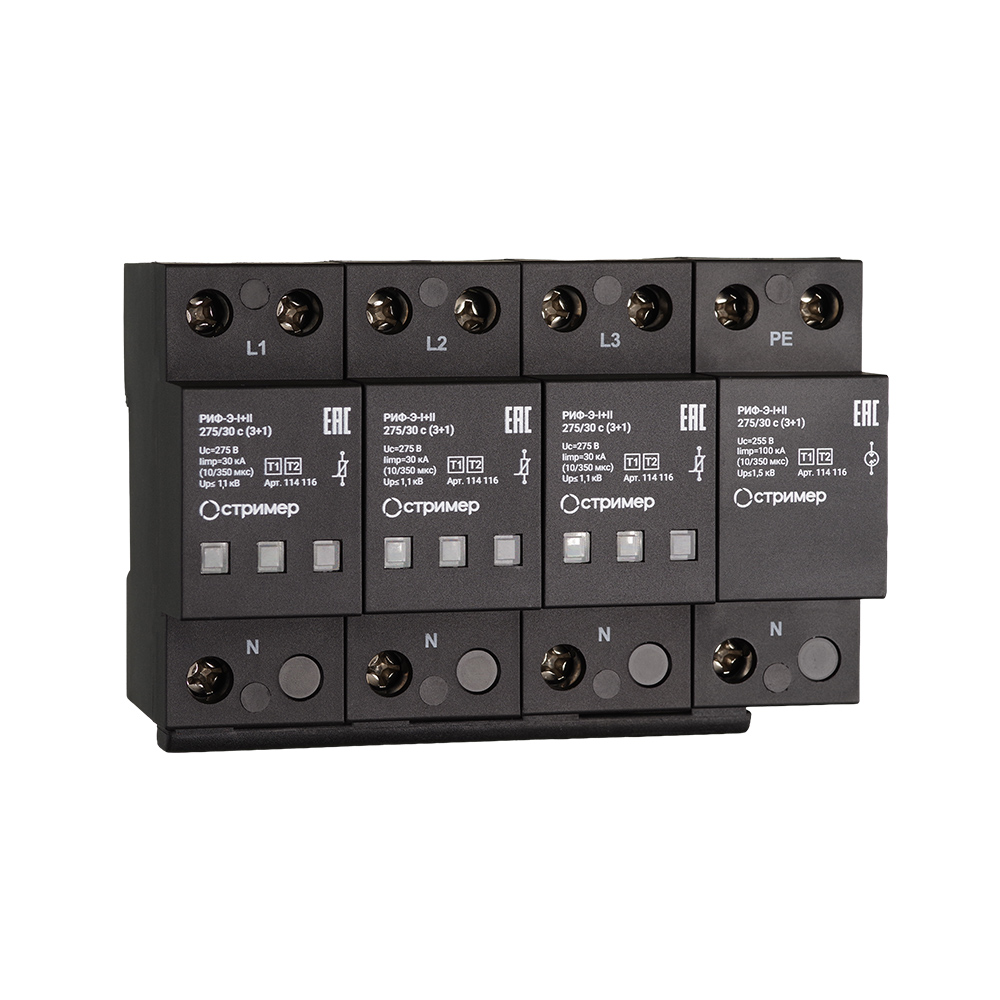

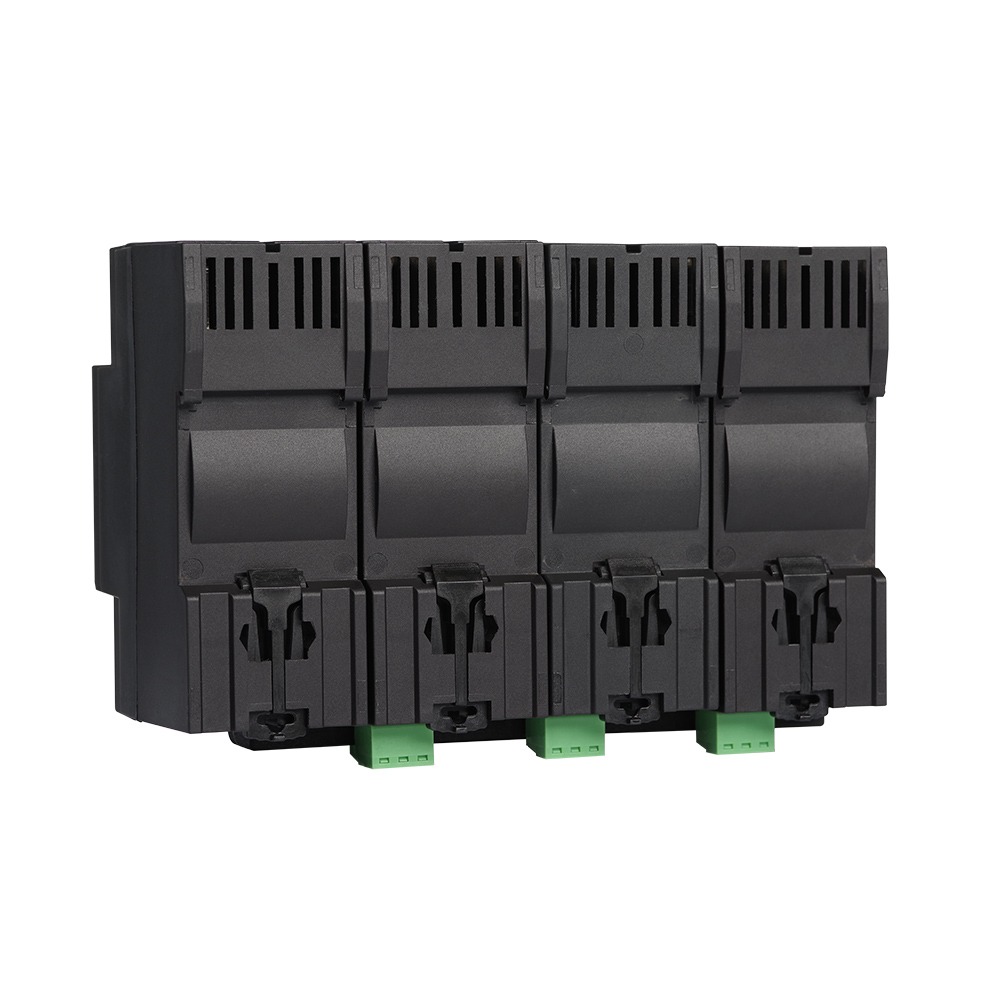

УЗИП РИФ -Э-I+II 275/30 c (3+1). Артикул: 114 116

rif-e-i-ii-275-30-3-1.jpg rif-e-i-ii-275-30-3-1-back.jpg

УЗИП РИФ -Э-I+II 275/30 c (3+1)

Артикул 114 116
Максимально длительное рабочее напряжение, Uc 255 В, 275 В
Импульсный ток (10/350 мкс), Limp 30 кА / 100 кА
Уровень напряжения защиты при In, Up ≤2,1 кВ
Номинальный разрядный ток (8/20 мкс), In 80 кА / 100 кА
Уровень напряжения защиты при limp, Up ≤1,1 кВ
Остались вопросы? Обращайтесь по телефону +7 812 327-08-08,
e-mail order@streamer.ru или в Telegram
Мощное четырёхполюсное УЗИП класса I+II комбинированного типа предназначено для защиты оборудования в 0,4 кВ по цепям питания от вторичных воздействий молнии и коммутационных перенапряжений.

УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, а по способности ограничения импульсных перенапряжений, допустимых для изоляции оборудования, соответствует УЗИП класса II.

Устанавливается в пределах 0А(В)–1 зон молниезащиты, в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122.
Предназначено для защиты фазных и нулевого проводников L/N, N/PE от перенапряжений «провод-провод».

Рекомендуемый номинал предохранителя не менее 125 А gL/gG.

УЗИП снабжено:
  • терморасцепителем;
  • визуальным индикатором;
  • контактами дистанционной сигнализации повреждения рабочего элемента.

Сертификаты

 Декларация о соответствии требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

Технические характеристики

Наименование параметра



РИФ-Э-I+II 275/30 c (3+1)

Тип системы заземления



TN-S, TN-C-S, TT

Максимальное длительное рабочее напряжение (L-N)/(N-PE)

 UC

275/255 В

Импульсный ток (10/350 мкс) (L-N)

Iimp

30 кА

Импульсный ток (10/350 мкс) (N-PE)

Iimp

100 кА

Номинальный разрядный ток (8/20 мкс) (L-N)/(N-PE)

In

80/100 кА

Максимальный разрядный ток (8/20 мкс) (L-N)/(N-PE)

Imax

                  150/200 кА

Уровень напряжения защиты при Iimp/In (L-N)

Up

                 ≤1,1/≤2,1 кВ

Уровень напряжения защиты (N-PE)

Up

                      ≤1,5 кВ

Время срабатывания (L-N)/(N-PE)

tA

                  ≤25/≤100 нс

Диапазон рабочих температур

Tu

            От -40°C до +80°C

Категория исполнения



                       IP20

Рекомендуемый номинал плавкой вставки (FU)



              125-200 А gL/gG.

Способ монтажа



               DIN-рейка 35 мм

Сечение подключаемых проводников



                10 мм2–35 мм2

Контакт дистанционной сигнализации



        Переключающий контакт

Питание контакта дистанционной сигнализации, переменный ток



                  250 В /0,5 А

Питание контакта дистанционной сигнализации, постоянный ток



 250 В/ 0,1 А; 125В/0,2 А; 75 В/0,5 А

Сечение подключаемых проводников для клемм дистанционной сигнализации



                 Макс 1,5 мм2

Артикул



                     114 116


Технические характеристики РИФ-Э-I+II 275 30 c (3+1)
Характеристика
РИФ -Э-I+II 275/30 c (3+1)
Уровень напряжения защиты, Up
(N-PE) ≤ 1,5 кВ
Уровень напряжения защиты при limp, Up
≤1,1 кВ
Уровень напряжения защиты при In, Up
≤2,1 кВ
Система заземления
TT, TN-S, TN-C-S
Максимально длительное рабочее напряжение, Uc
255 В, 275 В
Максимальный разрядный ток (8/20 мкс), Imax
L-N - 150 кА / N-PE - 200 кА
Импульсный ток (10/350 мкс), Limp
30 кА / 100 кА
Номинальный разрядный ток (8/20 мкс), In
80 кА / 100 кА
Категория исполнения (ГОСТ 14254)
IP 20
Сечение соединительных проводов
10 кв. мм - 35 кв. мм
Диапазон рабочих температур, Tu
От -40С до +80С
Время срабатывания, tA
L-N: ≤25 нс, N-PE: ≤100 нс
Сечение подключаемых проводников для клемм дистанционной сигнализации
Макс. 1,5 кв. мм
Питание контакта дистанционной сигнализации, постоянный ток
250 В / 0,1 А; 125 В / 0,2 А; 75 В / 0,5 А
Питание контакта дистанционной сигнализации, переменный ток
250 В / 0,5 А
Способ монтажа
DIN-рейка 35 мм
Контакт дистанционной сигнализации
Переключающий контакт
Артикул
114 116
