Что бы узнать цену и купить УЗИП класса II, обращайтесь к нашим менеджерам.
Устанавливается в пределах 1-2 зон молниезащиты, в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122.

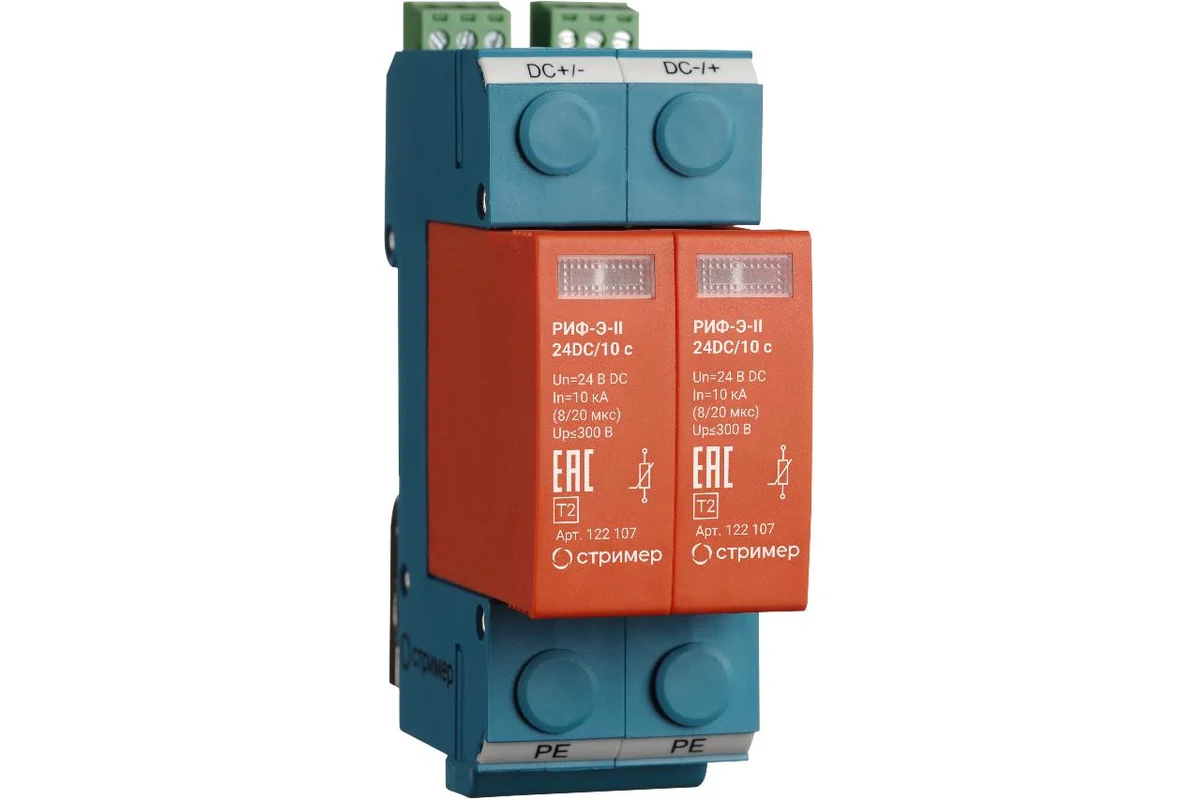

Предназначено для защиты двухпроводной системы постоянного тока.
УЗИП снабжено:
|
Наименование параметра |
|
РИФ-Э-II 24DC/10 |
РИФ-Э-II 48DC/15 |
РИФ-Э-II 110DC/20 |
РИФ-Э-II 220DC/20 |
|
РИФ-Э-II 24DC/10 c |
РИФ-Э-II 48DC/15 c |
РИФ-Э-II 110DC/20 c |
РИФ-Э-II 220DC/20 c |
||
|
Номинально рабочее напряжение |
Un |
24 В |
48 В |
110 В |
220 В |
|
Максимальное длительное рабочее напряжение пост.тока |
Uс |
56 В |
85 В |
180 В |
320 В |
|
Номинальный разрядный ток (8/20 мкс) |
In | 10 кА | 15 кА | 20 кА | 20 кА |
|
Максимальный разрядный ток (8/20 мкс) |
Imax | 20 кА | 30 кА | 40кА | 40 кА |
| Уровень напряжения защиты при In | Up | ≤0,3 кВ | ≤0,4 кВ | ≤1 кВ | ≤1,5 кВ |
| Время срабатывания | tA | ≤25 нс | ≤25 нс | ≤25 нс | ≤25 нс |
| Диапазон рабочих температур | Tu |
От -40°С до +80°С |
|||
|
Категория исполнения (ГОСТ 14254) |
|
IP 20 |
|||
| Установка на |
|

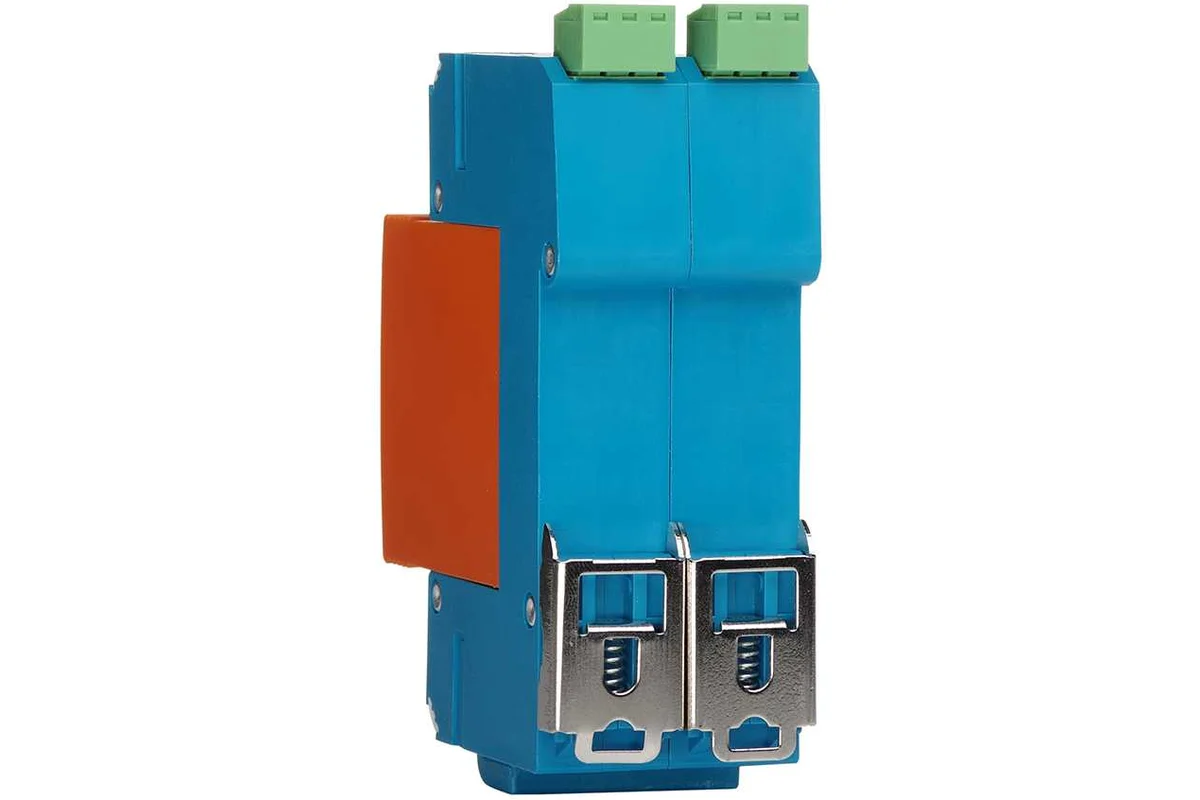

DIN-рейка 35 мм |
|||
| Сечение соединительный проводов |
|
4 мм2 – 35 мм2 |
|||
| Контакт дистанционной сигнализации | с |
Переключающий контакт |
|||
| Питание контакта дистанционной сигнализации, перем. ток |
|
250 В/0,5 А |
|||
| Питание контакта дистанционной сигнализации, пост. ток |
|
250 В/0,1 А; 125 В/0,2 А; 75 В/0,5 А |
|||
| Сечение подключаемых проводников для клемм дистанционной сигнализации |
|
Макс. 1,5 мм2 |
|||
| Артикул |
|
122 007 | 122 008 | 122 009 | 122 010 |
| 122 107 | 122 108 | 122 109 | 122 110 | ||
