УЗИП РИФ-ЭР-I+II 275/12,5 c (1+1) / РИФ-ЭР-I+II 275/12,5 (1+1). Артикул: 112 115, 112 015

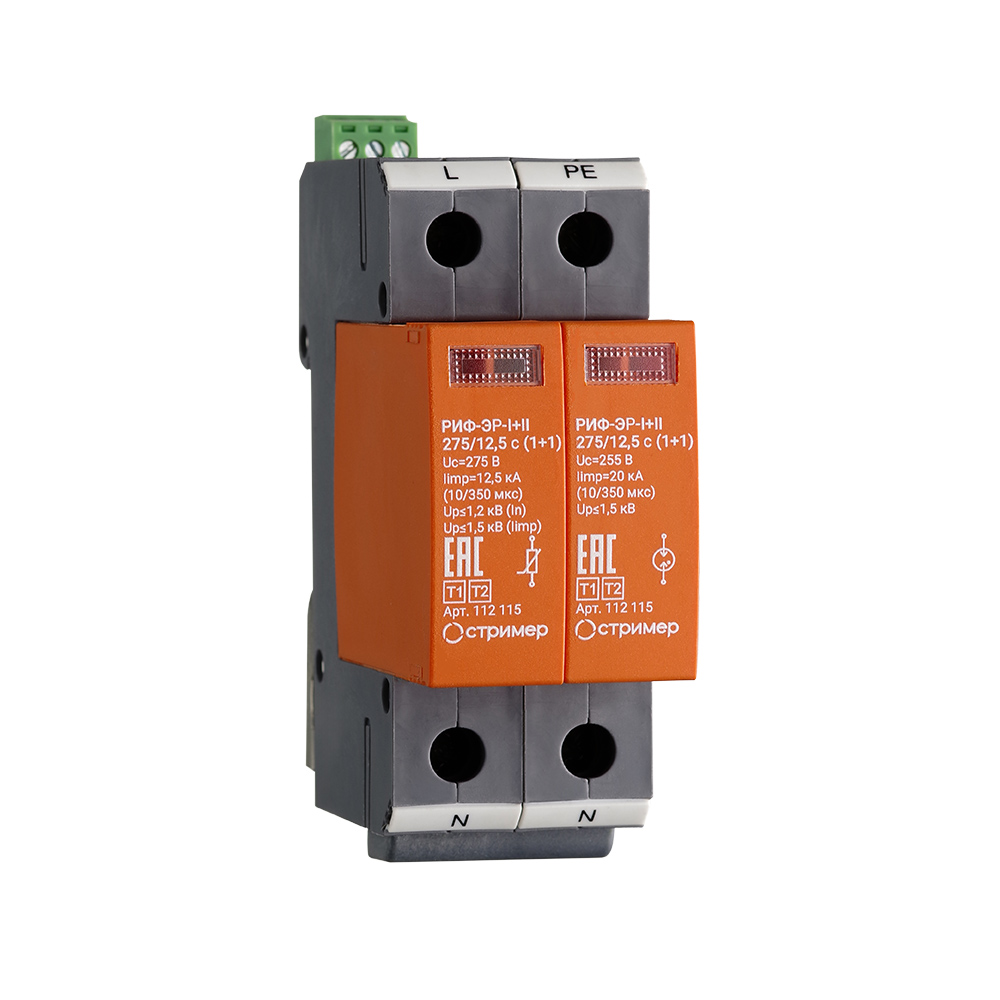

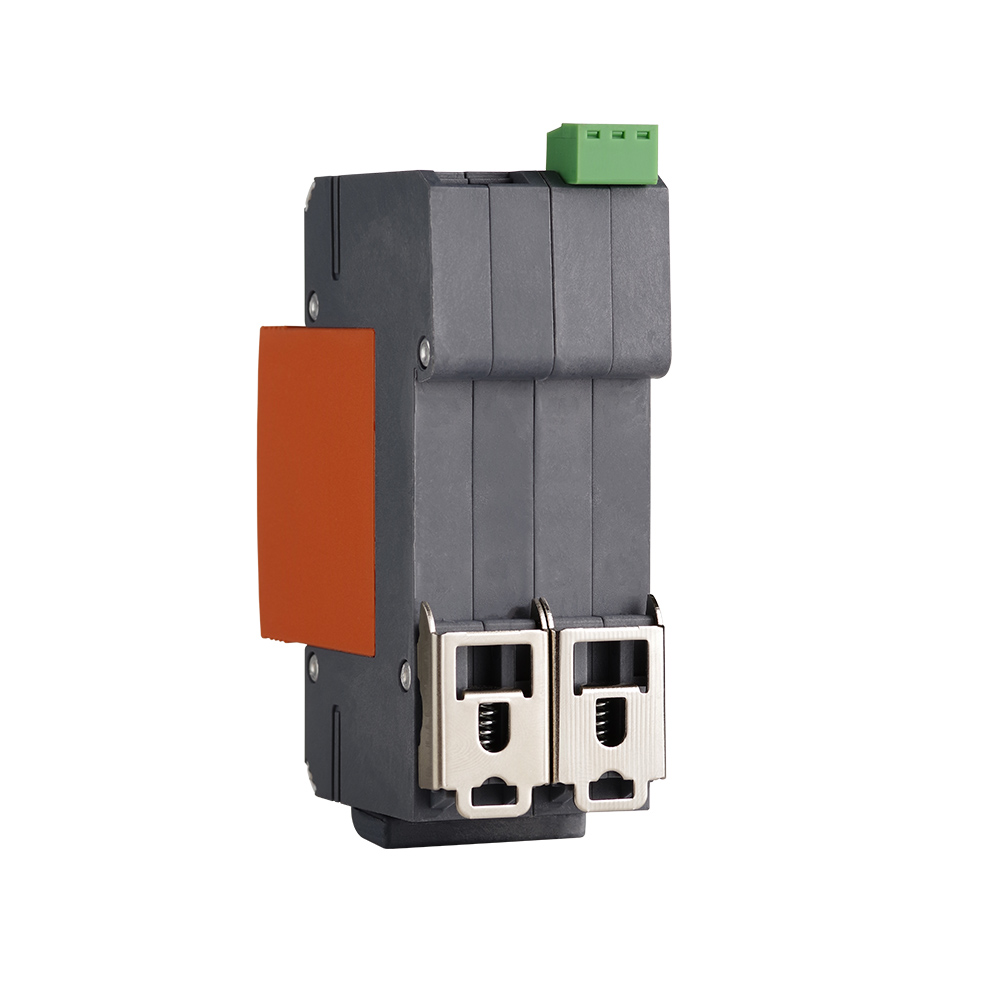

rif-er-i-ii-275-12-1-1.jpg IMGP9801 (1).jpg

УЗИП РИФ-ЭР-I+II 275/12,5 c (1+1) / РИФ-ЭР-I+II 275/12,5 (1+1)

Артикул 112 015, 112 115
Уровень напряжения защиты при In, Up ≤1,5 кВ
Номинальный разрядный ток (8/20 мкс), In 50 кА
Уровень напряжения защиты при limp, Up ≤1,2 кВ
Остались вопросы? Обращайтесь по телефону +7 812 327-08-08,
e-mail order@streamer.ru или в Telegram
Двухполюсное УЗИП класса I+II комбинированного типа предназначено для защиты оборудования в сети 0,4 кВ по цепям питания от вторичных воздействий молнии и коммутационных перенапряжений.

УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, а по способности ограничения импульсных перенапряжений, допустимых для изоляции оборудования, соответствует УЗИП класса II.

Устанавливается в пределах 0А(В)–1 зон молниезащиты, в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122.

Предназначено для защиты фазного проводника L/N+N/PE

Рекомендуемый номинал предохранителя не менее 125 А gL/gG.

УЗИП снабжено:
  • терморасцепителем;
  • визуальным индикатором;
  • контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).

Сертификаты

Декларация о соответствии требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

Технические характеристики РИФ-ЭР-I+II 275 12,5 c (1+1) и РИФ-ЭР-I+II 275 12,5 (1+1)
Характеристика
РИФ-ЭР-I+II 275/12,5 (1+1)
РИФ-ЭР-I+II 275/12,5 c (1+1)
Класс УЗИП
I+II класс
Система заземления
TN-S, TN-C-S, TT
Максимальное длительное напряжение перемен. тока АС
275 В
Импульсный ток (10/350 мкс), Iimp
12,5 кА
Номинальный разрядный ток (8/20 мкс), In
50 кА
Максимальный разрядный ток (8/20 мкс), Imax
80 кА
Уровень напряжения защиты при limp, Up
≤1,2 кВ
Уровень напряжения защиты при In, Up
≤1,5 кВ
Время срабатывания, tA
L-N: ≤25 нс, N-PE: ≤100 нс
Диапазон рабочих температур, Tu
От -40С до +80С
Категория исполнения (ГОСТ 14254)
IP 20
Способ монтажа
DIN-рейка 35 мм
Сечение подключаемых проводников для клемм дистанционной сигнализации
-
Макс. 1,5 кв. мм
Контакт дистанционной сигнализации
нет
Переключающий контакт
Питание контакта дистанционной сигнализации, постоянный ток
-
250 В / 0,1 А; 125 В / 0,2 А; 75 В / 0,5 А
Питание контакта дистанционной сигнализации, переменный ток
-
250 В / 0,5 А
Сечение соединительных проводов
4 кв. мм - 35 кв. мм
Род тока
Переменный ток
Для защиты
Однофазной сети
Артикул
112 015
112 115
