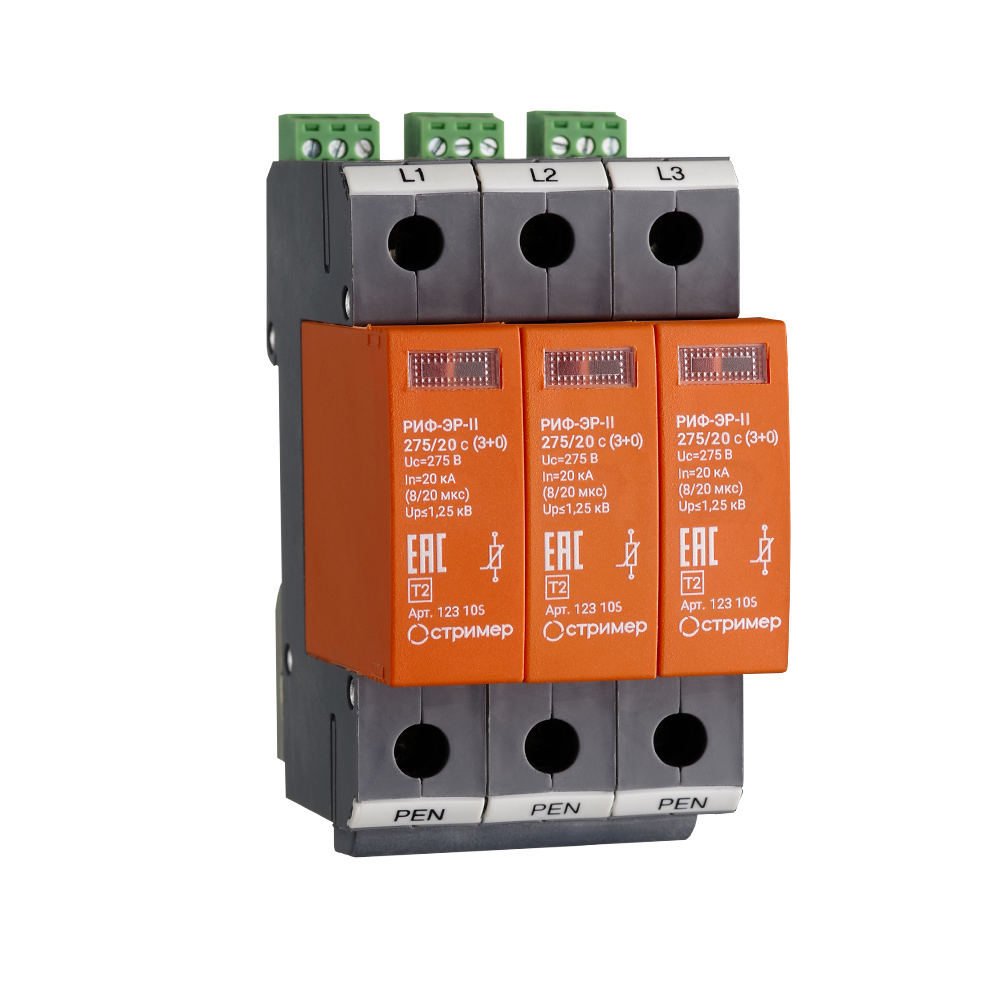

УЗИП РИФ-ЭР-II 275/20 c (3+0) / РИФ-ЭР-II 275/20 (3+0). Артикул: 123 105, 123 005


УЗИП РИФ-ЭР-II 275/20 c (3+0) / РИФ-ЭР-II 275/20 (3+0)

Артикул 123 005, 123 105
Уровень напряжения защиты при In, Up ≤1,25 кВ
Номинальный разрядный ток (8/20 мкс), In 20 кА
Остались вопросы? Обращайтесь по телефону +7 812 327-08-08,
e-mail order@streamer.ru или в Telegram
Трехполюсное УЗИП класса II ограничивающего типа предназначено для защиты оборудования в сети 0,4 кВ по цепям питания от вторичных воздействий молнии и коммутационных перенапряжений.

Соответствует УЗИП класса испытаний II согласно ГОСТ IEC 61643-2013

Устанавливается в пределах 1-2 зон молниезащиты, в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122.

Предназначено для защиты фазных проводников L/PEN от перенапряжений «провод-земля».

Рекомендуемый номинал предохранителя не менее 63 А gL/gG.

УЗИП снабжено:
  • терморасцепителем;
  • визуальным индикатором;
  • контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).

Сертификаты

Декларация о соответствии требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

Наименование параметра РИФ-ЭР-II 275/20 (3+0) РИФ-ЭР-II 275/20 c (3+0)
Тип системы заземления

TN-С, TN-C-S

TN-C, TN-C-S

Номинальное рабочее напряжение (50 Гц)

Un

230 В

230 В
Максимальное длительное рабочее напряжение Uc    275 В 275 В
Номинальный разрядный ток (8/20 мкс) In 20 кА 20 кА
Максимальный разрядный ток (8/20 мкс) Imax 40 кА 40 кА
Уровень напряжения защиты In

Up

≤1,25 кВ ≤1,25 кВ

Время срабатывания

tA ≤25 нс  ≤25 нс
Диапазон рабочих температур Tu От -40°C до +80°C  От -40°C до +80°C
Категория исполнения

IP20

 IP20
Рекомендуемый номинал плавкой вставки (FU)   63-125 А gL/gG. 63-125 А gL/gG.
Способ монтажа   DIN-рейка 35 мм DIN-рейка 35 мм
Сечение подключаемых проводников   4 мм2 – 35 мм2 4 мм2 – 35 мм2
Контакт дистанционной сигнализации  с  – Переключающий контакт
Питание контакта дистанционной сигнализации, перем. ток    – 250 В/0,5 А
Питание контакта дистанционной сигнализации, пост. ток    – 250 В/ 0,1 А; 125В/0,2 А; 75 В/0,5 А
Сечение подключаемых проводников для клемм дистанционной сигнализации    – Макс 1,5 мм2
Артикул
 123 005 123 105
Технические характеристики РИФ-ЭР-II 275 20 c (3+0) и РИФ-ЭР-II 275 20 (3+0)
Характеристика
РИФ-ЭР-II 275/20 (3+0)
РИФ-ЭР-II 275/20 c (3+0)
Артикул
123 005
123 105
Класс УЗИП
II класс
Род тока
Переменный ток
Уровень напряжения защиты при In, Up
≤1,25 кВ
Система заземления
TN-C, TN-C-S
Максимальное длительное напряжение перемен. тока АС
275 В
Максимальный разрядный ток (8/20 мкс), Imax
40 кА
Номинальный разрядный ток (8/20 мкс), In
20 кА
Категория исполнения (ГОСТ 14254)
IP 20
Сечение соединительных проводов
4 кв. мм - 35 кв. мм
Для защиты
Трёхфазной сети
Диапазон рабочих температур, Tu
От -40С до +80С
Время срабатывания, tA
≤25 нс
Сечение подключаемых проводников для клемм дистанционной сигнализации
-
Макс. 1,5 кв. мм
Питание контакта дистанционной сигнализации, постоянный ток
-
250 В / 0,1 А; 125 В / 0,2 А; 75 В / 0,5 А
Питание контакта дистанционной сигнализации, переменный ток
-
250 В / 0,5 А
Способ монтажа
DIN-рейка 35 мм
Контакт дистанционной сигнализации
нет
Переключающий контакт
