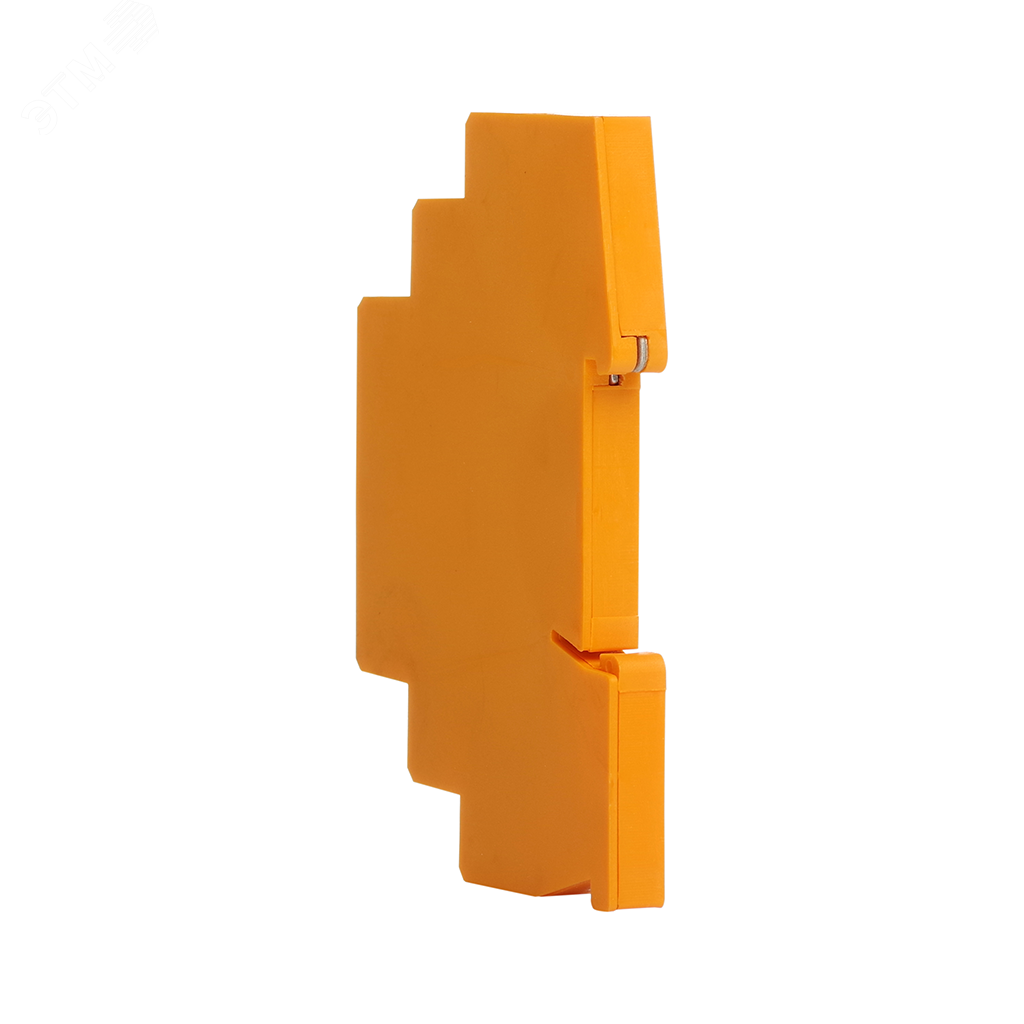

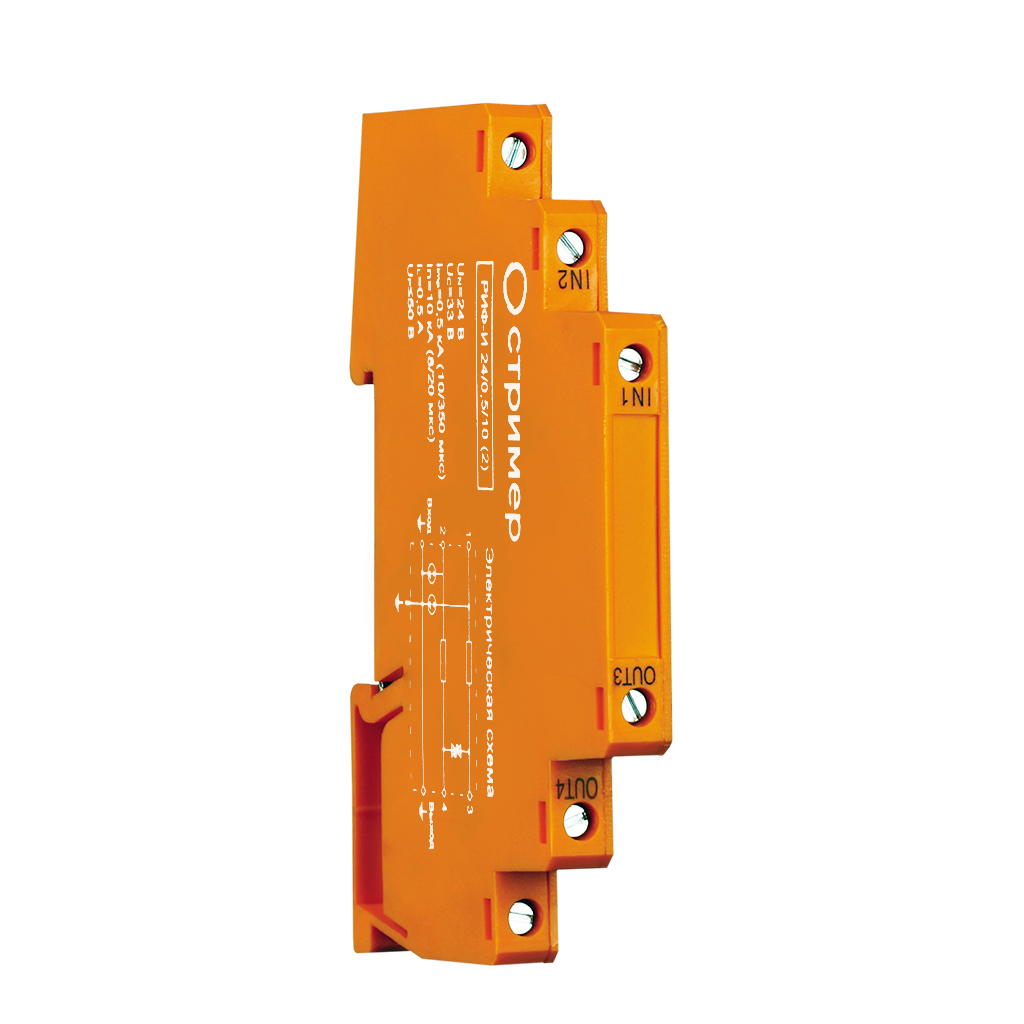

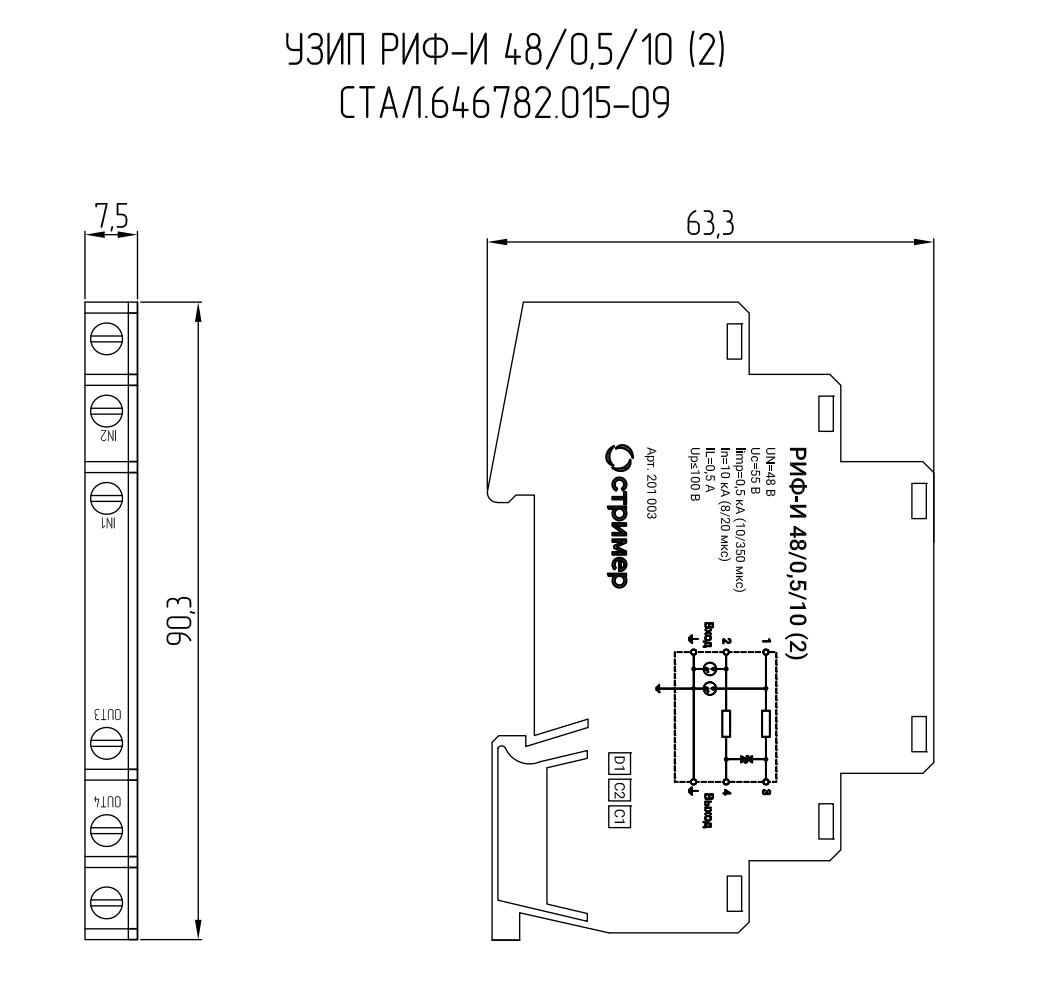

УЗИП комбинированного типа выполнено в монолитном корпусе. Предназначено для защиты симметричных линий контрольно-измерительных цепей, систем сигнализации, цифровых (RS-485, RS-422, TTY, токовая петля 0- 20 мА) и аналоговых интерфейсов передачи данных (токовая петля 4- 20 мА), включая протоколы: Modbus, Profibus, MultiBus, Fieldbus, HART, DeviceNet, CAN и др.
Устанавливается в пределах 0А(В)-2 зон молниезащиты в соответствии с ГОСТ IEC 61643- 22- 2022.
Обеспечивает защиту 2-х сигнальных линий. Подключение с помощью винтовых клемм.
| Наименование параметра | РИФ-И 12/0,5/10 (2) | РИФ-И 24/0,5/10 (2) | РИФ-И 48/0,5/10 (2) | |
| Категория испытаний (ГОСТ IEC 61643-21) |
D1, С2 |
|||
| Номинальное напряжение | UN | 12 В | 24 В | 48 В |
| Максимальное длительное рабочее напряжение пост. тока | UC | 14 В | 33 В | 55 В |
| Максимальное длительное рабочее напряжение перем. тока | UC | 9,5 В | 23 В | 38,5 В |
| Номинальный ток | IL | 0,5 А | 0,5 А | 0,5 А |
| Импульсный ток (10/350 мкс) | Iimp | 0,5 кА | 0,5 кA | 0,5 кA |
| Номинальный разрядный ток (8/20 мкс) линия/линия, линия/PE | In | 5 кА | 5 кA | 5 кА |
| Суммарный разрядный ток (8/20 мкс) | In | 10 кА | 10 кA | 10 кA |
| Уровень напряжения защиты линия-линия при In | Up | ≤ 25 В | ≤50 В | ≤100 В |
| Уровень напряжения защиты линия-PE при In | Up | ≤ 750 В | ≤750 В | ≤750 В |
| Последовательное сопротивление на линию | R | 1,8 Ом | 1,8 Ом | 0,4 Ом |
| Частота среза линия-линия | fG | 2,5 МГц | 6 МГц | 10 МГц |
| Емкость линия-линия | C | ≤ 2,4 нФ | ≤1 нФ | ≤0,6 нФ |
| Емкость линия-PE | C | ≤ 5 пФ | ≤5 пФ | ≤10 пФ |
| Время срабатывания линия-линия | tA | ≤1 нс | ≤1 нс | ≤1 нс |
| Время срабатывания линия-PE | tA | ≤100 нс | ≤100 нс | ≤100 нс |
| Диапазон рабочих температур | Tu |
От -60С до +80С |
||
| Установка на |
|
DIN-рейка 35 мм |
||
| Сечение соединительных проводов |
|
0,08 мм2 – 2,5 мм2 |
||
|
Артикул |
|
201 011 | 201 002 | 201 003 |
