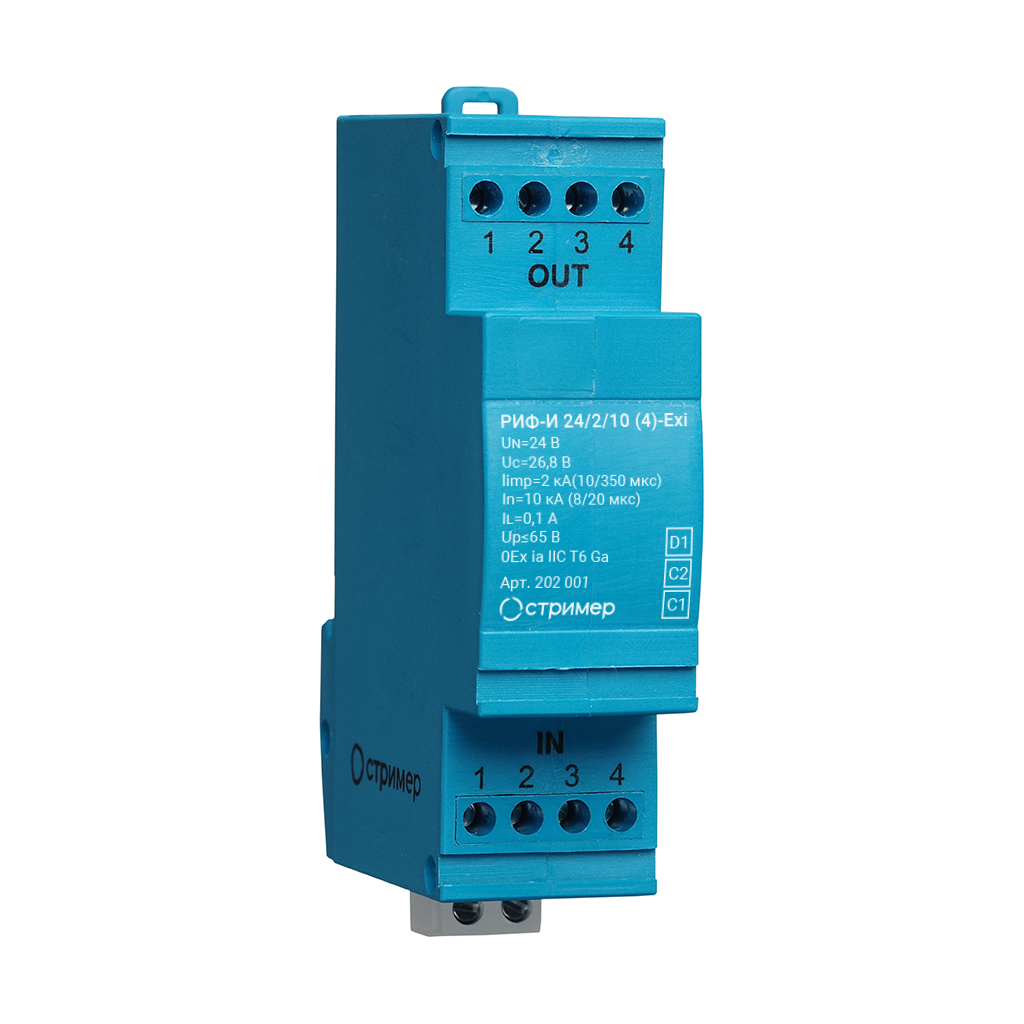

УЗИП комбинированного типа выполнено в монолитном корпусе.
Предназначено для защиты аппаратуры промышленной автоматизации, цифровых интерфейсов передачи данных (TTY, RS-485, RS-422, токовая петля 0- 20 мА) и аналоговых интерфейсов передачи данных (токовая петля 4- 20 мА), включая протоколы: Modbus, Profibus, Fieldbus, HART и др., сигнальных линий систем управления и измерения, источников питания 24 В программируемых логических контроллеров.
Устанавливается в пределах 0А(В)-2 зон молниезащиты в соответствии с ГОСТ IEC 61643- 22- 2022.
Применяются во взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок согласно маркировкам взрывозащиты 0Ex ia IIC T6 Ga. Подключаемые к УЗИП устройства должны иметь искробезопасные электрические цепи по ГОСТ 31610.11-2014 (IEC 60079-0-2011) и искробезопасные параметры (уровень искробезопасной электрической цепи и подгруппа электрооборудования), соответствующие условиям применения оборудования во взрывоопасной зоне.

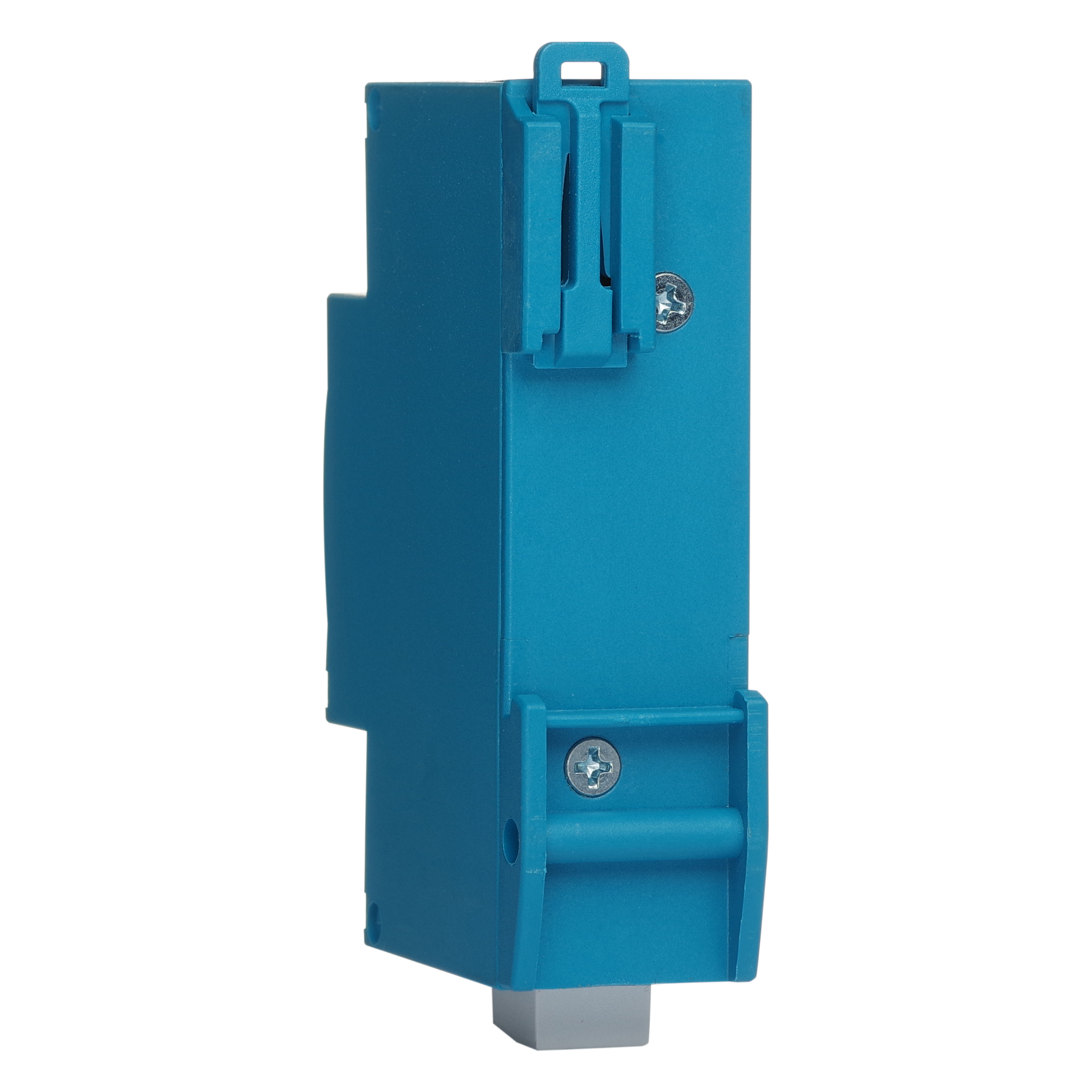

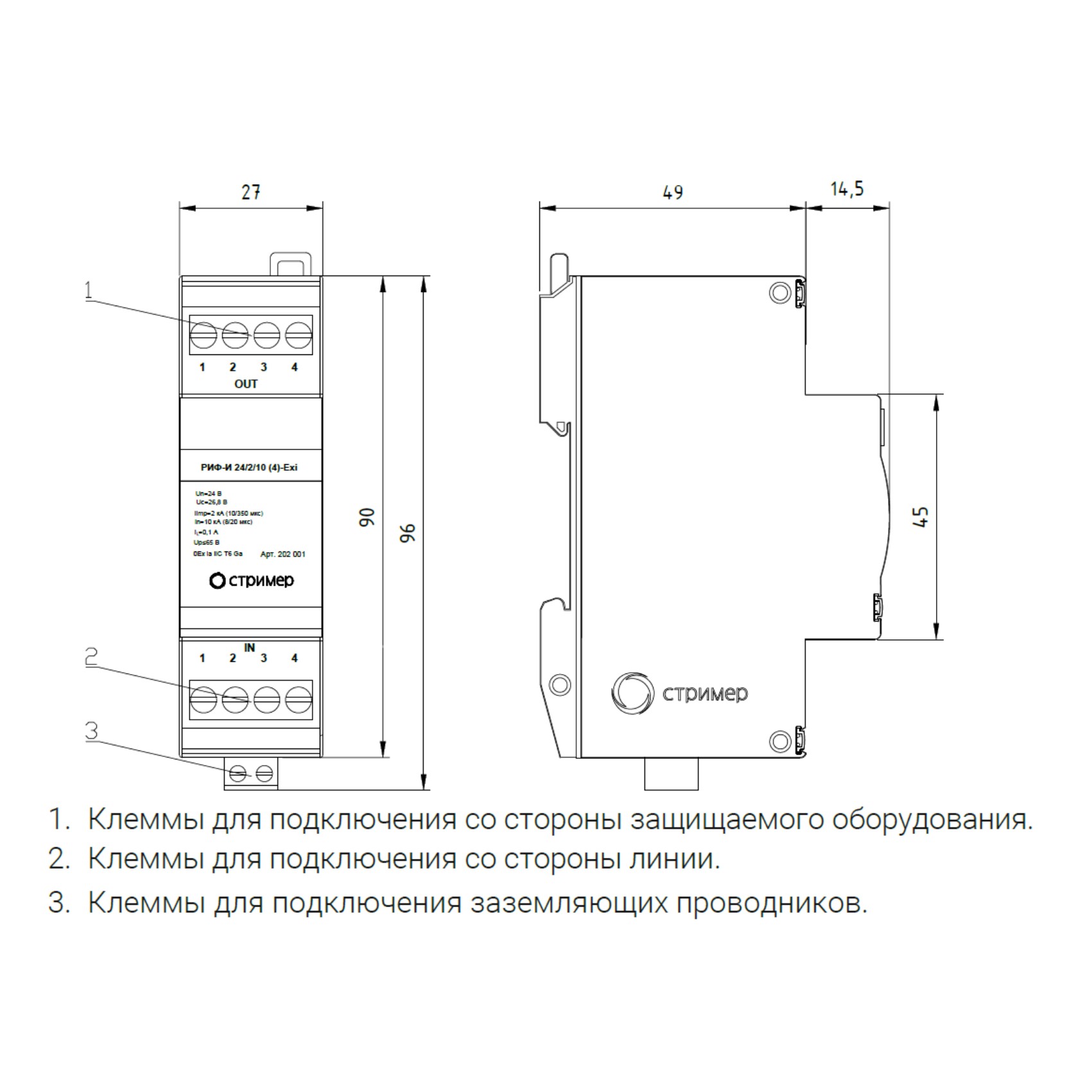

УЗИП размещено в корпусе шириной 27 мм для крепления на DIN-рейку.
Количество защищаемых проводников (пар)– 4 (2), подключение с помощью винтовых клемм.
Сертификаты:
|
Наименование параметра |
|
РИФ-И 24/2/10 (4) - Exi |
|
Категория испытаний (ГОСТ IEC 61643-21) |
|
D1, С2 |
|
Номинальное напряжение |
UN |
24 В |
|
Максимальное длительное напряжение искробезопасной цепи DC |
UC |
26,8 В |
|
Максимальное длительное напряжение искробезопасной цепи AC |
UC |
18,9 В |
|
Номинальный ток |
IL |
0,1 А |
|
Импульсный ток (10/350 мкс) на линию |
Iimp |
2 кA |
|
Номинальный разрядный ток (8/20 мкс) |
In |
10 кА |
|
Уровень напряжения защиты линия-линия при In |
Up |
≤ 65 В |
|
Уровень напряжения защиты линия-PE при In |
Up |
≤ 700 В |
|
Последовательное сопротивление на линию |
R |
2,2 Ом |
|
Частота среза линия-линия |
fG |
10 МГц |
|
Емкость линия-линия |
C |
≤ 1 нФ |
|
Диапазон рабочих температур |
Tu |
От -60°С до +80°С |
|
Категория исполнения (ГОСТ 14254) |
|
IP20 |
|
Установка на |
|
DIN-рейка 35 мм |
|
Сечение соединительных проводов |
|
0,08 мм2 – 2,5 мм2 |
|
Параметры искробезопасной электрической цепи: |
||
|
Максимальное входное напряжение |
Ui |
24 В |
|
Максимальный входной ток |
Ii |
100 мА |
|
Максимальная внутренняя ёмкость |
Сi |
0,9 нФ |
|
Максимальная внутренняя индуктивность |
Li |
2 мкГн |
|
Артикул |
|
202 001 |
