Универсальное УЗИП для промышленного Ethernet.
Предназначено для защиты промышленного Ethernet, PoE (согласно стандарту IEEE802.3af-2003 и 802.3bt-2009 через сеть ЛВС) и других близких интерфейсов в структурированных кабельных сетях в соответствии c категорией 6, классом Е до 500 МГц (до 10 Гбит Ethernet) и для устройств подачи питания (± 48 В), оборудования локальных вычислительных сетей 6-ой категории в пределах 0А(В)-2 зон молниезащиты в соответствии с ГОСТ IEC 61643- 22-2022.

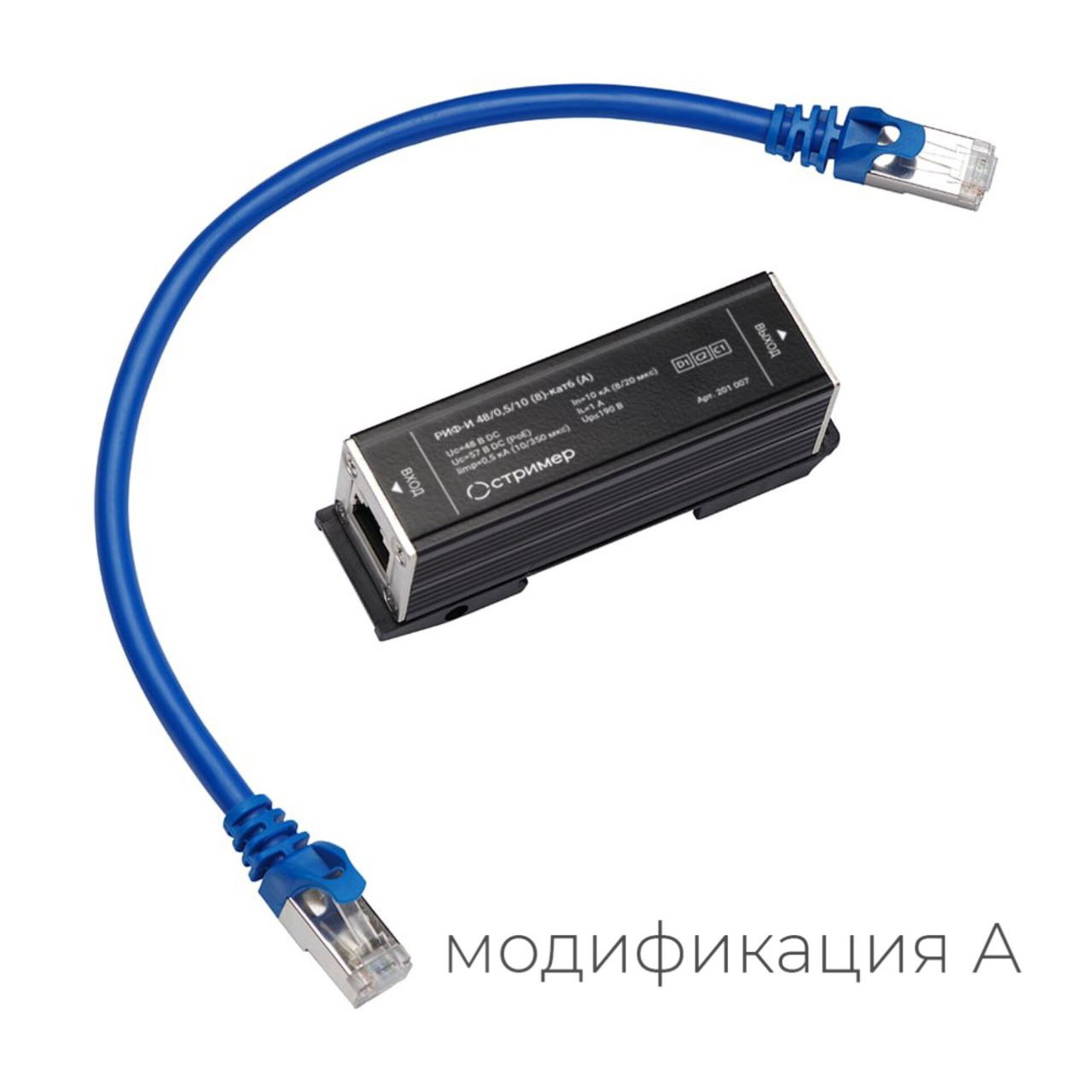

УЗИП в варианте (А) выполнено в корпусе для установки на 35 мм DIN рейку. Со стороны линии и защищаемого оборудования установлены разъемы RJ45. Корпус устройства и экраны разъемов соединены с контактом защитного заземления.

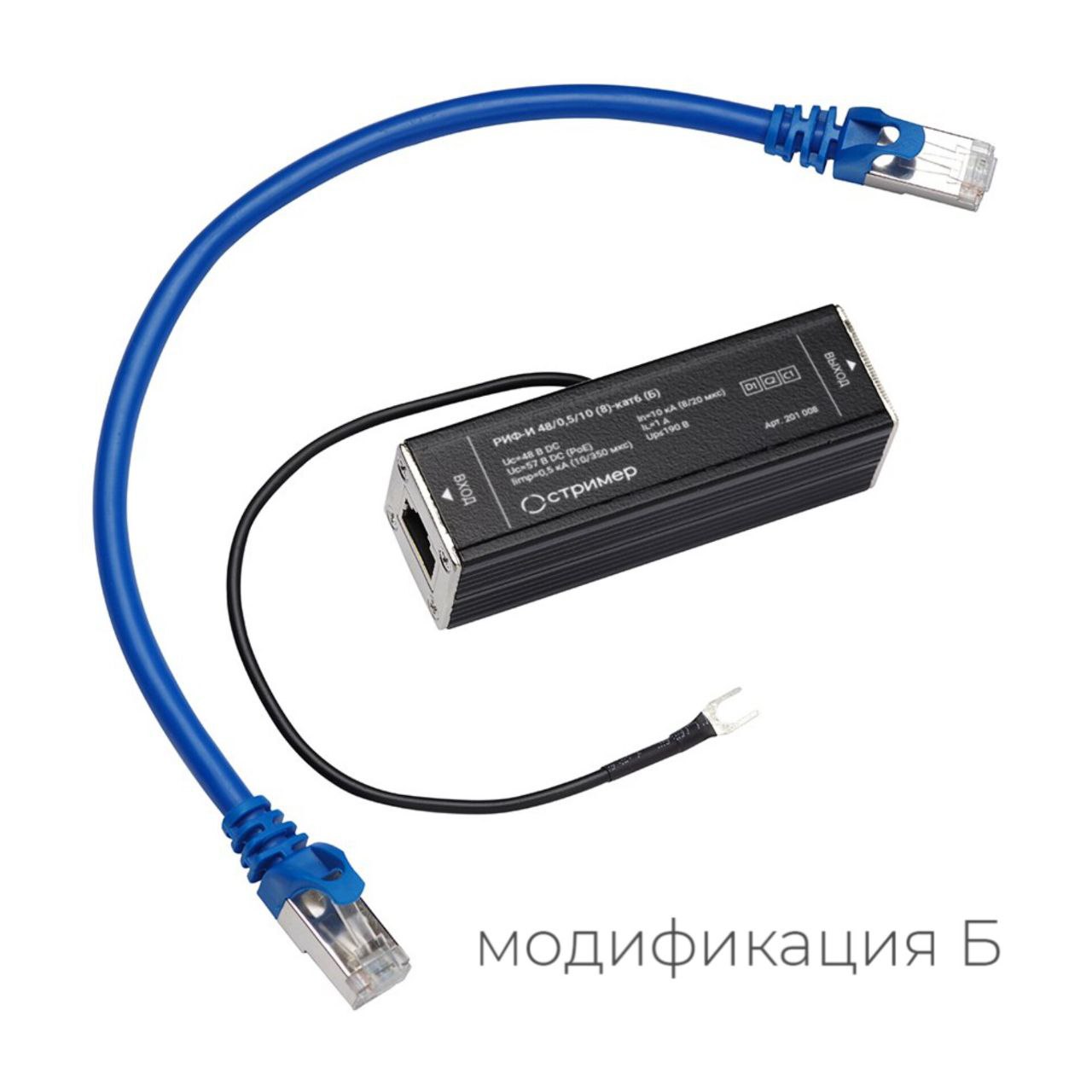

В варианте (А) исполнения УЗИП для заземления корпуса применяется заземляющий зажим с болтом, в варианте (Б) — встроенный кабель с вилочным наконечни- ком 1,5 мм2 длиной 300 мм. Защита 4-х пар линий передачи данных, выполненных витой парой.
Сертификаты: не подлежит сертификации.
| Наименование параметра |
|
РИФ-И 48/0,5/10 (8)-кат6 |
| Категория испытаний (ГОСТ IEC 61643-21) | D1, С2 | |
| Номинальное напряжение | UN | 24 В |
| Максимальное длительное рабочее напряжение пост. тока | Uc | 48 В |
| Максимальное длительное рабочее напряжение перем. тока | Uc | 34 В |
| Максимальное длительное рабочее напряжение пост. тока (PoE) | Uc | 57 В |
| Номинальный ток | IL | 1А |
| Импульсный ток (10/350 мкс) | Iimp | 0,5 kAх4=2кА |
| Номинальный разрядный ток (8/20 мкс) линия/линия | In | 0.15 кА |
| Номинальный разрядный ток (8/20 мкс) линия/PG | In | 2.5 кА |
| Суммарный разрядный ток (8/20 мкс) | In | 10 kA |
| Номинальный разрядный ток (8/20 мкс) (PoE) | In | 0.15 кА |
| Уровень напряжения защиты линия-линия при In | Up | ≤190 В |
| Уровень напряжения защиты линия-PG при In | Up | ≤600 В |
| Уровень напряжения защиты (PoE) | Up | ≤600 В |
| Вносимое затухание для 250 МГц |
|
≤3 дБ |
| Емкость линия-линия | С | ≤165 нФ |
| Емкость линия-PG | С | ≤255 нФ |
| Диапазон рабочих температур | Tu | От -60С до +80С |
| Установка на |
|
DIN-рейка 35 мм (вариант А) |
| Артикул РИФ-И 48/0,5/10 (8)-кат6 (А) |
|
201 007 |
| Артикул РИФ-И 48/0,5/10 (8)-кат6 (Б) | 201 008 |
