УЗИП РИФ-И 5/5/20 (4)-CD, РИФ-И 12/5/20 (4)-CD, РИФ-И 24/5/20 (4)-CD. Артикул: 201 024, 201 025, 201 026

96. РИФ-И 12 5 20 (4)-CD.png 201024.png №3.1.jpg №3.2.jpg

УЗИП РИФ-И 5/5/20 (4)-CD, РИФ-И 12/5/20 (4)-CD, РИФ-И 24/5/20 (4)-CD

Артикул 201 026, 201 025, 201 024
Номинальный разрядный ток (8/20 мкс), In 20 кА
Уровень напряжения защиты линия-линия при In, Uр ≤ 105 В, ≤ 50 В, ≤ 29 В
Уровень напряжения защиты линия-PG при In, Uр ≤ 66 В, ≤ 37 В, ≤ 26 В
Категория испытаний D1, C2, C1
Номинальный ток нагрузки, IL 0,75 А, 1 А
Купить

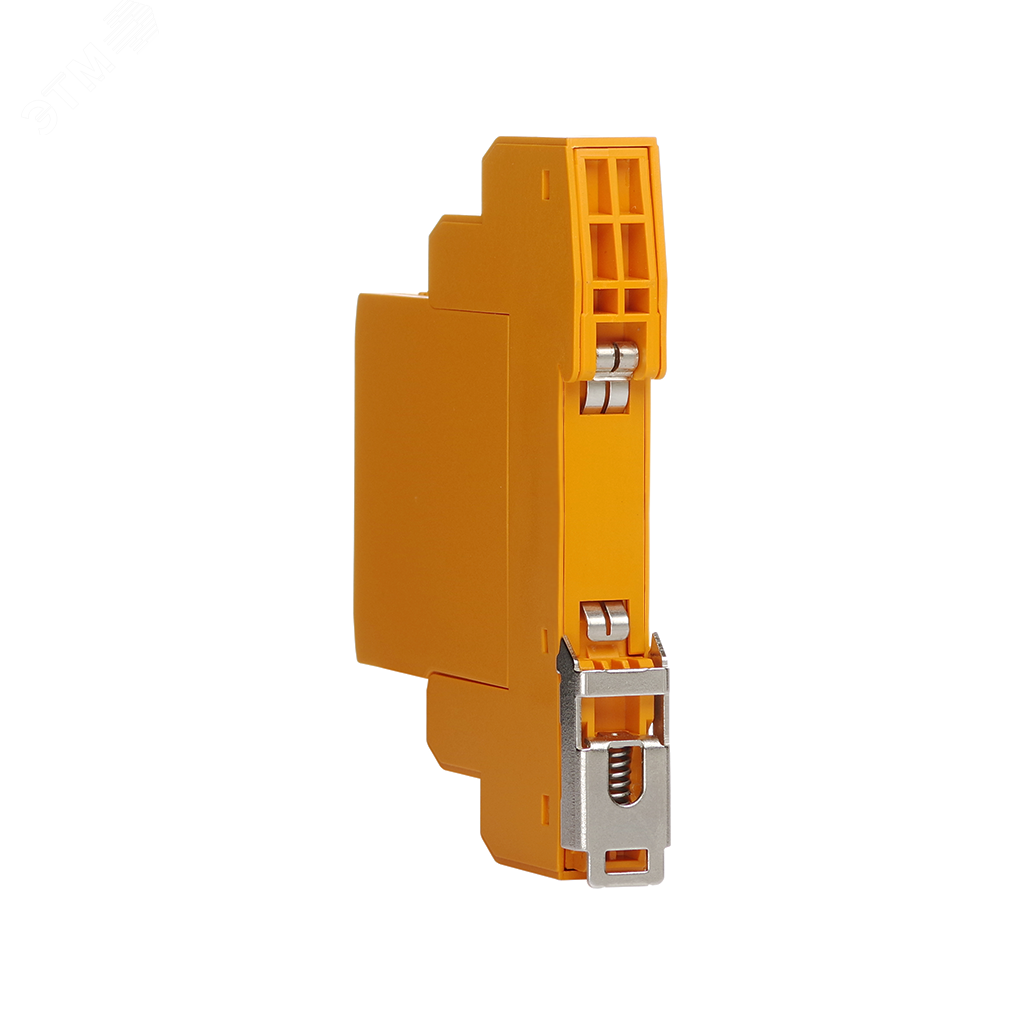

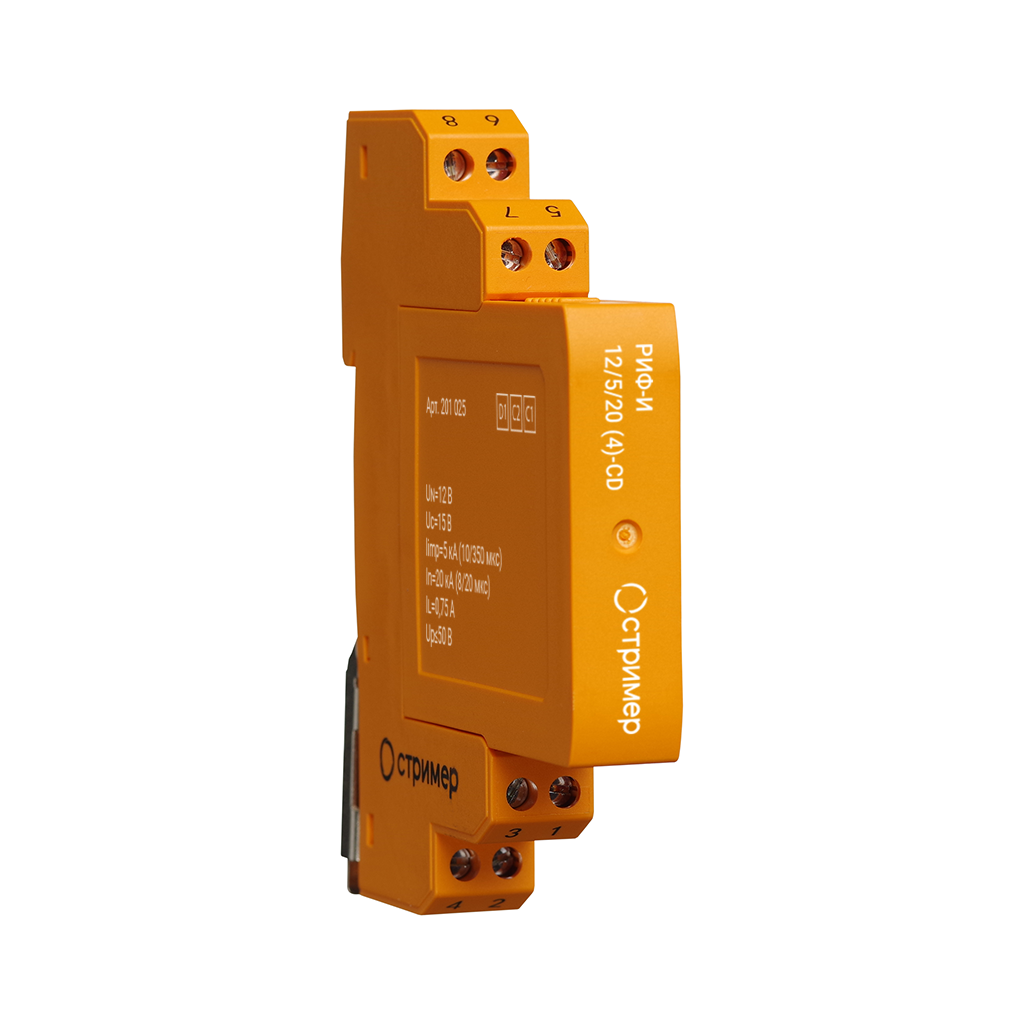

УЗИП комбинированного типа выполнено в виде сменного модуля и базы для подключения к сети и креплению на DIN-рейку.

Предназначено для защиты симметричных или несимметричных интерфейсов контрольно-измерительных цепей, цифровых (RS-485, RS-422, TTY, RS-232, RS-423 токовая петля 0- 20 мА) и аналоговых интерфейсов передачи данных (токовая петля 4- 20 мА), включая протоколы Modbus, Profibus, MultiBus, Fieldbus, HART, CAN и др.

УЗИП устанавливается в пределах 0А(В)-2 зон молниезащиты в соответствии с ГОСТ IEC 61643- 22-2022.

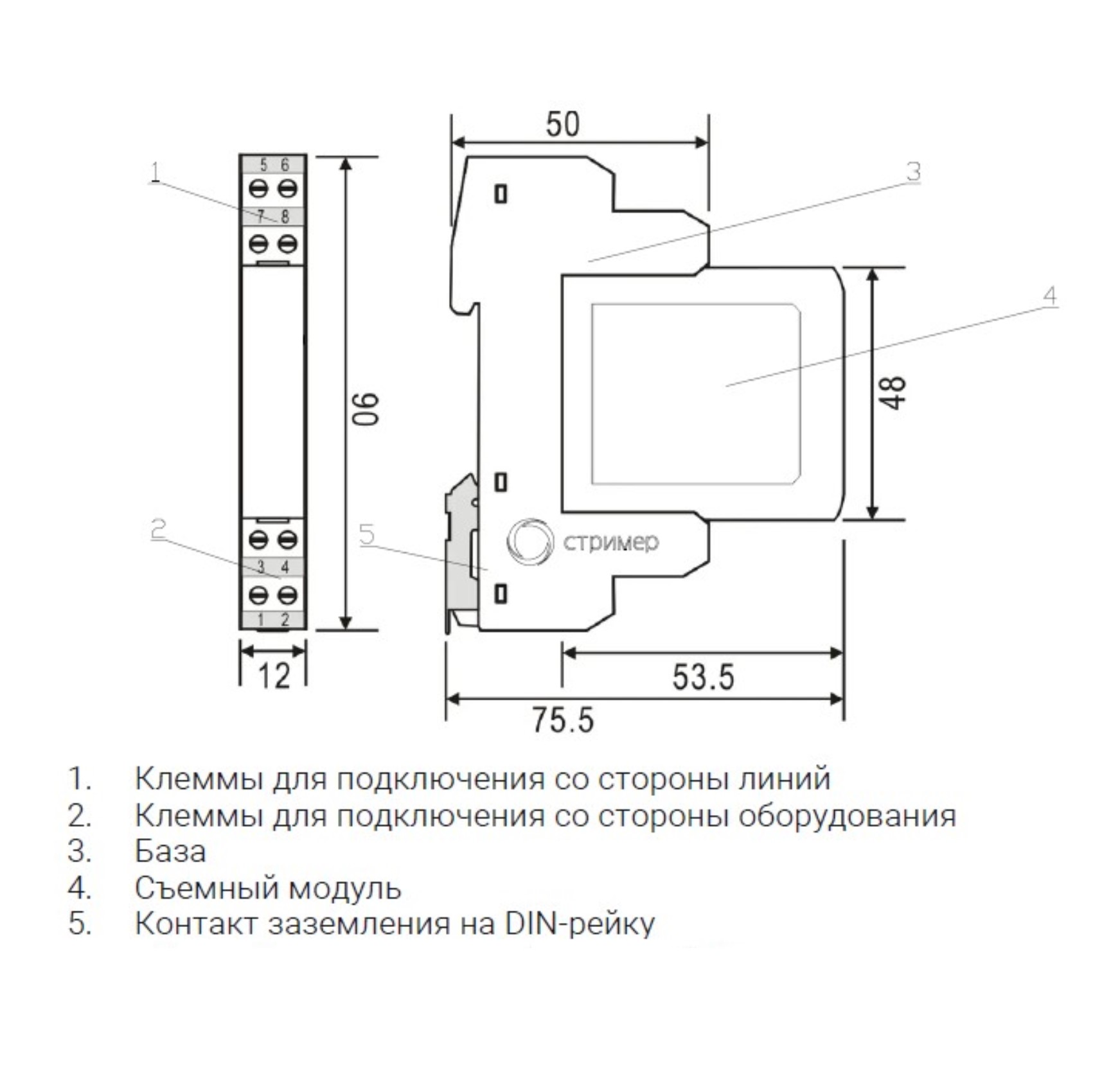

Количество защищаемых проводников (пар) — 4 (2). Подключение с помощью винтовых клемм.

Преимущества

  • Состоит из двух частей: базы и защитного модуля. При замене модуля сигнал не прерывается.
  • Высокая пропускная способность;
  • Низкий уровень напряжения защиты, подходящий для защиты оконечного оборудования;
  • Категория испытаний D1 в соответствии с ГОСТ IEC 61643- 21.

Технические характеристики

⇒ Технические характеристики РИФ-И х_5_20 (4)-CD

Технические характеристики РИФ-И 5/5/20 (4)-CD, РИФ-И 12/5/20 (4)-CD, РИФ-И 24/5/20 (4)-CD
Характеристика
РИФ-И 24/5/20 (4)-CD
РИФ-И 12/5/20 (4)-CD
РИФ-И 5/5/20 (4)-CD
Максимальное длительное напряжение перемен. тока АС
23 В
10,5 В
4,2 В
Импульсный ток (10/350 мкс), Iimp
5 кА
Номинальный разрядный ток (8/20 мкс), In
20 кА
Диапазон рабочих температур, Tu
От -60С до +80С
Категория исполнения (ГОСТ 14254)
IP 20
Способ монтажа
DIN-рейка 35 мм
Сечение подключаемых проводников для клемм дистанционной сигнализации
0.08 мм² - 2.5 мм²
Контакт дистанционной сигнализации
нет
Уровень напряжения защиты линия-линия при In, Uр
≤ 105 В
≤ 50 В
≤ 29 В
Уровень напряжения защиты линия-PG при In, Uр
≤ 66 В
≤ 37 В
≤ 26 В
Максимальное длительное напряжение постоянного тока DC
33 В
15 В
6 В
Номинальный ток нагрузки, IL
0,75 А
1 А
Категория испытаний
D1, C2, C1
Последовательное сопротивление на линию, R
1,8 Ом
1 Ом
Ёмкость линия-линия
≤0,5 нФ
≤1 нФ
≤2,71 нФ
Частота среза линия-линия
6,8 МГц
2,7 МГц
1 МГц
Артикул
201 026
201 025
201 024
