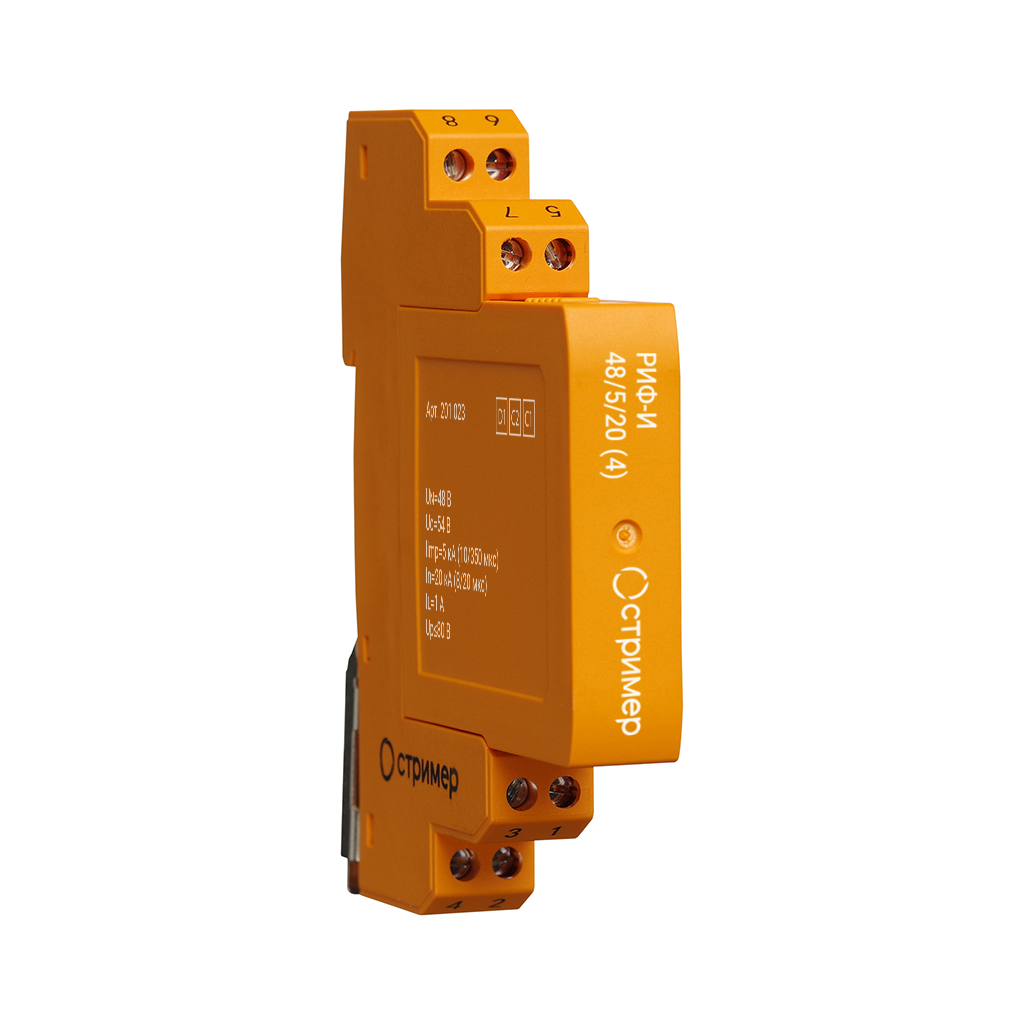

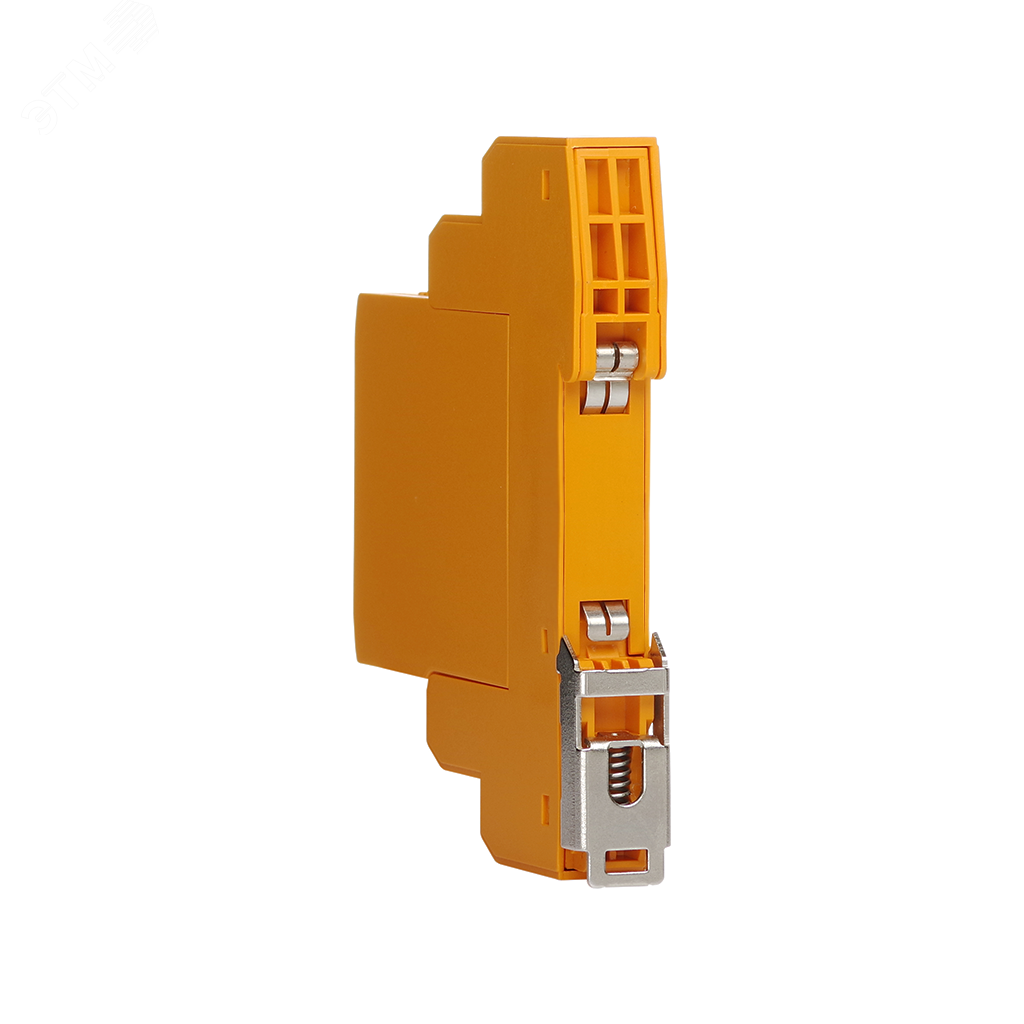

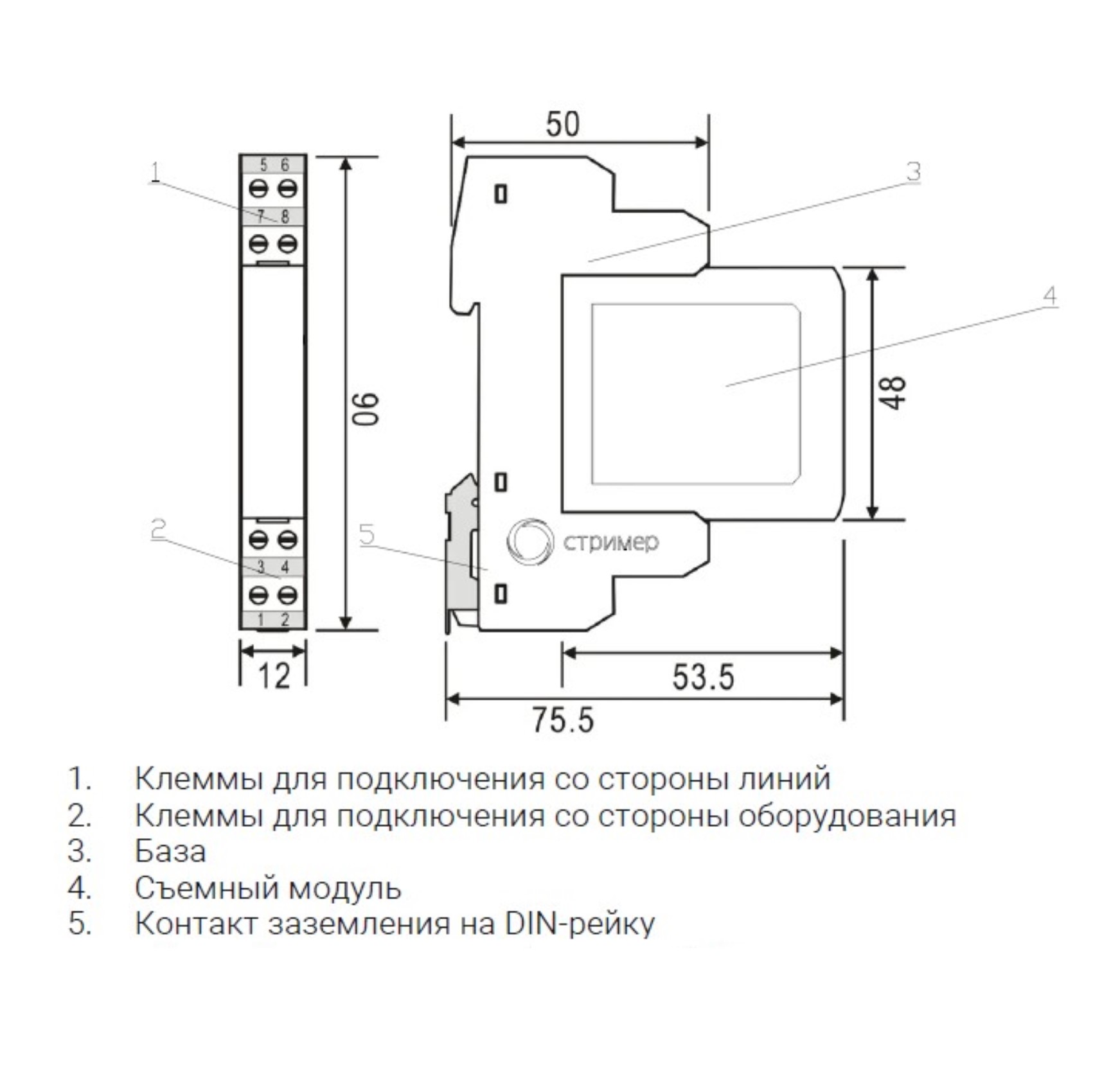

УЗИП комбинированного типа выполнено в виде сменного модуля и базы для подключения к сети и креплению на DIN-рейку.

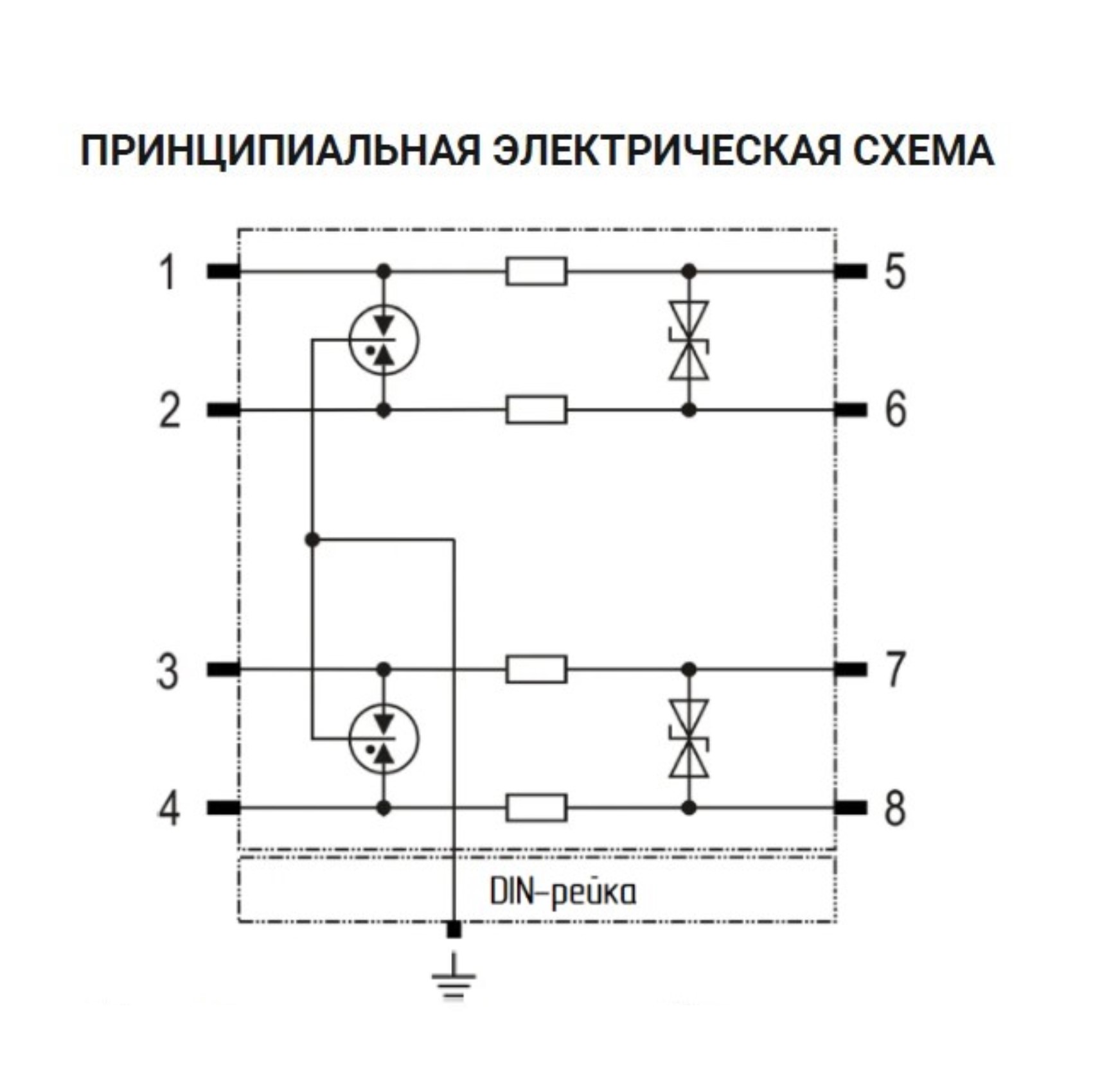

Предназначено для защиты симметричных линий контрольно-измерительных цепей, шин передачи данных, систем сигнализации, цифровых (RS-485/422, TTY, RS-232, токовая петля 0- 20 мА) и аналоговых интерфейсов передачи данных (токовая петля 4- 20 мА), включая протоколы: Modbus, Profibus, MultiBus, Fieldbus, HART, CAN и др. Скорость передачи данных до 1 Мбит/с.
Устанавливается в пределах 0А(В)-2 зон молниезащиты в соответствии с ГОСТ IEC 61643- 22-2022.
Количество защищаемых проводников (пар) – 4 (2). Подключение с помощью винтовых клемм.
|
Наименование параметра |
|
РИФ-И 5/5/20 (4) |
РИФ-И 12/5/20 (4) |
РИФ-И 24/5/20 (4) |
РИФ-И 48/5/20 (4) |
|
Категория испытаний (ГОСТ IEC 61643-21) |
|
D1, С2 |
|||
|
Номинальное напряжение |
UN |
5 В |
12 В |
24 В |
48 В |
|
Максимальное длительное напряжение DC |
UC |
6 В |
14 В |
33 В |
54 В |
|
Максимальное длительное напряжение AC |
UC |
4,2 В |
10,5 В |
23,2 В |
38,2 В |
|
Номинальный ток |
IL |
1 А |
1 А |
1 А |
1 А |
|
Импульсный ток (10/350 мкс) на линию/полный |
Iimp |
2,5 кА / 5 кА |
|||
|
Номинальный разрядный ток (8/20 мкс) на линию/полный |
In |
10 кА / 20 кА |
|||
|
Уровень напряжения защиты линия-линия при In |
Up |
≤ 25 В |
≤ 25 В |
≤ 52 В |
≤ 80 В |
|
Уровень напряжения защиты линия-PE при In |
Up |
≤ 550 В |
≤ 550 В |
≤ 550 В |
≤ 550 В |
|
Последовательное сопротивление на линию |
R |
1 Ом |
1 Ом |
1 Ом |
1 Ом |
|
Частота среза линия-линия |
fG |
1 МГц |
2,8 МГц |
7,8 МГц |
8,7 МГц |
|
Емкость линия-линия |
C |
≤ 5,2 нФ |
≤ 2 нФ |
≤ 1 нФ |
≤ 0,7 нФ |
|
Время срабатывания линия-линия/ линия-PE |
|
≤1 нс / ≤1 нc |
|||
|
Диапазон рабочих температур |
Tu |
от -60°С до +80°С |
|||
|
Категория исполнения (ГОСТ 14254) |
|
IP20 |
|||
|
Способ монтажа |
|
DIN-рейка 35 мм |
|||
|
Сечение подключаемых проводов |
|
0,08 мм2 – 2,5 мм2 |
|||
|
Артикул |
|
201 020 |
201 021 |
201 022 |
201 023 |
