РИФ-ОПНп-0,66. Артикул: 321 001, 321 002

РИФ-ОПНп-0,66

Артикул 321 002, 321 001
Номинальный разрядный ток (8/20 мкс), In 20 кА
Остались вопросы? Обращайтесь по телефону +7 812 327-08-08,
e-mail order@streamer.ru или в Telegram
Технические характеристики РИФ-ОПНп-0,66/0,71/20/300 УХЛ2 Технические характеристики РИФ-ОПНп-0,66/0,9/20/300 УХЛ2

Технические характеристики

Технические характеристики РИФ-ОПНп-0,71

Технические характеристики РИФ-ОПНп-0,9

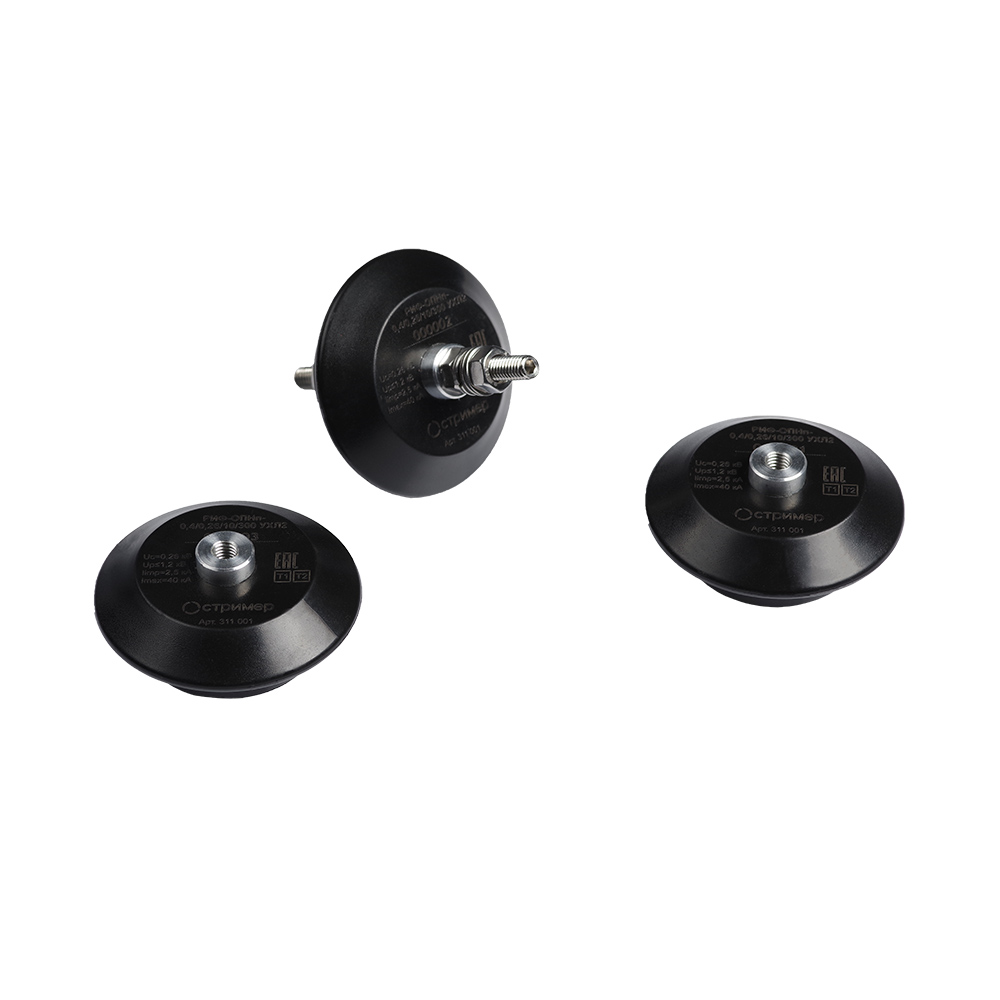

Ограничитель перенапряжения нелинейный типа РИФ-ОПНп-0,66 предназначен для защиты электрооборудования переменного тока в низковольтных цепях напряжением до 1000 В от грозовых и коммутационных перенапряжений.

Ограничитель перенапряжения исполнения УХЛ2 состоит из герметичного полимерного корпуса, металлических фланцев и рабочего элемента.

Рабочим элементом РИФ-ОПН является оксидно-цинковый варистор специального исполнения, обеспечивающий глубокий уровень ограничения перенапряжения.

Преимущества:
  • Небольшой размер устройства;
  • Установка на резьбовое соединение между токопроводящей шиной/проводником и шиной заземления заземляющим проводником.
  • В комплект поставки входят монтажные части.

Сертификаты

Декларация о соответствии требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

РИФ-ОПНп-0,66 прошли испытания на огнестойкость по ГОСТ 20.57.406-81.

Наименование параметра РИФ-ОПНп-0,66/0,71/20/300 УХЛ2  РИФ–ОПНп-0,66/0,9/20/300 УХЛ2
Класс напряжения сети

0,66 кВ

    0,66 кВ

Наибольшее длительное допустимое рабочее напряжение AC

Uс

0,71 кВ

     0,9 кВ
Номинальный/максимальный разрядный ток (30/60 мкс)

0,5/1 кА

     0,5/1 кА

Номинальный/максимальный разрядный ток (8/20 мкс)

In/Imax

20/40 кА

     20/40 кА

Пропускная способность тока прямоугольного импульса 2 мс

300 А      300 А
Остающееся напряжение, не более, при импульсе (30/60 мкс), 0,5 кА

Uост

2,4 кВ      2,65 кВ

Остающееся напряжение, не более, при импульсе (8/20 мкс), 20 кА

Uост 2,2 кВ      2,5 кВ
Климатическое исполнение УХЛ2      УХЛ2
Масса, не более

0,33 кг

     0,33 кг
Способ монтажа   Резьбовое соединение     Резьбовое соединение
Артикул
 321 001     321 002






Технические характеристики РИФ-ОПНп-0,66/0,71/20/300 УХЛ2 Технические характеристики РИФ-ОПНп-0,66/0,9/20/300 УХЛ2
Характеристика
РИФ-ОПНп-0,66/0,9/20/300 УХЛ2
РИФ-ОПНп-0,66/0,71/20/300 УХЛ2
Артикул
321 002
321 001
Класс напряжения сети
0,66 кВ
Остающееся напряжение, не более, при импульсе (30/60 мкс), 0,5 кА
2,65 кВ
2,4 кВ
Остающееся напряжение, не более, при импульсе (8/20 мкс), 20 кА
2,5 кВ
2,2 кВ
Пропускная способность тока прямоугольного импульса 2 мс
300 А
Номинальный/максимальный разрядный ток (30/60 мкс)
0,5 кА / 1 кА
Климатическое исполнение
УХЛ2
Масса
0,33 кг
0,3 кг
Наибольшее длительно допустимое рабочее напряжение, кВ
0,9
0,71
Максимальный разрядный ток (8/20 мкс), Imax
40 кА
Импульсный ток (10/350 мкс), Iimp
2 кА
Номинальный разрядный ток (8/20 мкс), In
20 кА
Способ монтажа
Резьбовое соединение
