РИФ-РИР-100/А-L представляет собой мощный разделительный разрядник, предназначенный для предотвращения повреждения изоляции при воздействии грозовых перенапряжений путём уравнивания потенциалов между металлическими частями объекта/установки, которые по условиям эксплуатации не соединены между собой.

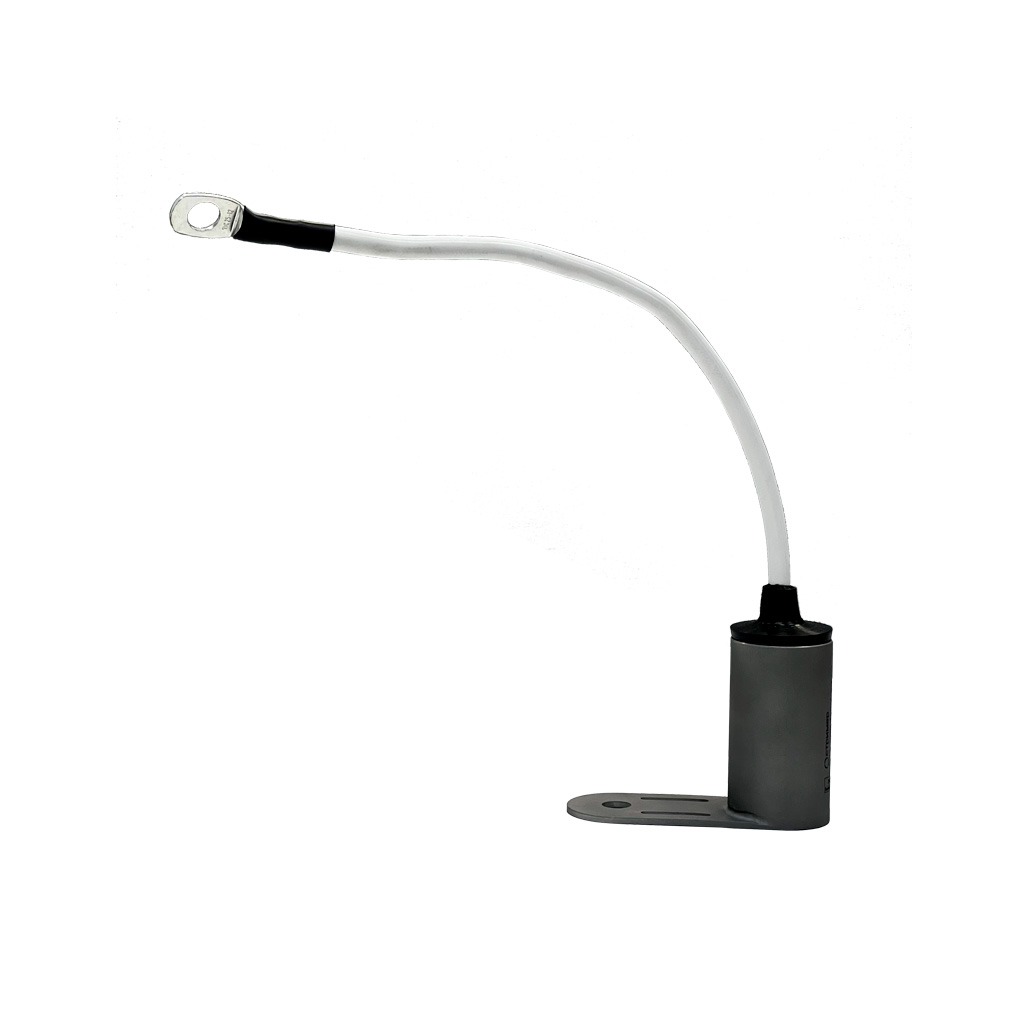

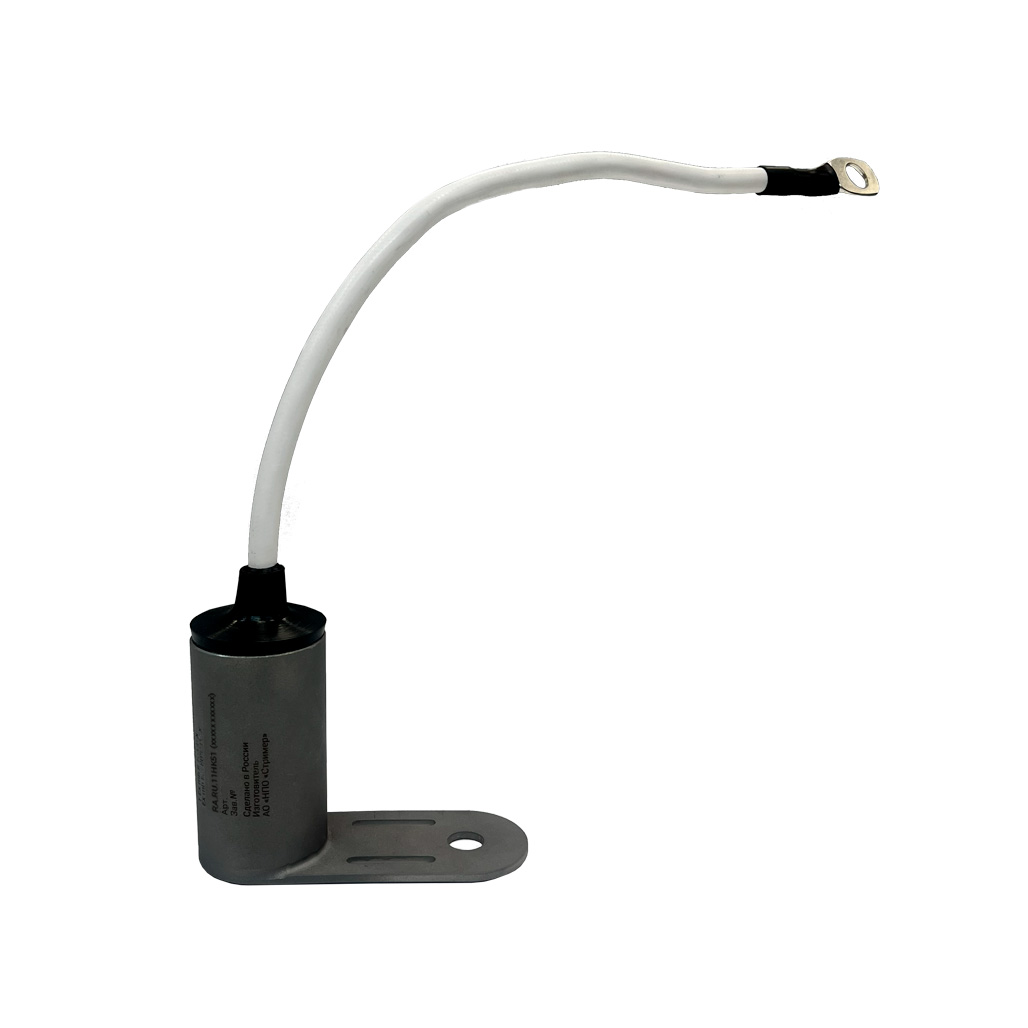

РИФ-РИР-100/А-L состоит из монолитного металлического корпуса с монтажной пластиной, внутри которого помещён газонаполненный разрядник с кабелем. Степень защиты – IP66/IP67. Разрядник предотвращает протекание токов утечки, что обеспечивает надёжную работу катодной защиты в нормальных условиях.
Применяется
- в системах молниезащиты для эквипотенциального соединения различных металлических конструкций (зданий, мачт, оборудования);
- в системах катодной защиты для непрямого соединения трубопроводов и заземляющих устройств, а также изолирующих фланцевых соединений;
- в сетях с IT-заземлением для уравнивания потенциалов между заземлёнными конструкциями и элементами функционального заземления.
Преимущества
- улучшенный проводник, обеспечивающий полные требования к эксплуатационным характеристикам оборудования;
-
монолитная втулка, уменьшающая конструктивные дефекты и непредвиденные риски;
-
долговечная и отчетливая выгравированная маркировка;
-
стопорные отверстия на монтажной пластине предотвращают самопроизвольное раскручивание основного крепежного болта.
Характеристика
РИФ-РИР-100/А-1,5
РИФ-РИР-100/А-1,2
РИФ-РИР-100/А-1,0
РИФ-РИР-100/А-0,7
РИФ-РИР-100/А-0,5
РИФ-РИР-100/А-0,3
Артикул
400006
400005
400004
400003
400002
400001
Длина кабеля, мм
1500
1200
1000
700
500
300
Категория размещения
Внутреннее/Наружное
Коммутируемый заряд
50 А*с
Импульсный ток (10/350 мкс), Iimp
100 кА
Класс искрового разрядника по ГОСТ Р МЭК 62561.3-2014
Н
Номинальное импульсное пробивное напряжение (1,2/50 мкс)
1400 В
Номинальное выдерживаемое напряжение промышленной частоты
285 В
Номинальное выдерживаемое напряжение постоянного тока
350 В
Сопротивление разделительного промежутка при 250В постоянного тока
>100 МОм
Вид климатического исполнения по ГОСТ 15150-69
УХЛ1
Диапазон рабочих температур, Tu
От -60С до +80С
Категория исполнения (ГОСТ 14254)
IP 66/IP 67
Способ монтажа
Монтажная пластина/Кабель с наконечником
