Двухполюсное УЗИП класса II комбинированного типа предназначено для защиты оборудования в сети 0,4 кВ по цепям питания от вторичных воздействий молнии и коммутационных перенапряжений.
Соответствует УЗИП класса испытаний II согласно ГОСТ IEC 61643-2013
Устанавливается в пределах 1-2 зон молниезащиты, в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122.
Предназначено для защиты фазного проводника L/N+N/PE
Рекомендуемый номинал предохранителя не менее 63 А gL/gG.
УЗИП снабжено:
- терморасцепителем;
- визуальным индикатором;
- контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).
Сертификаты
Декларация о соответствии требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
Характеристика

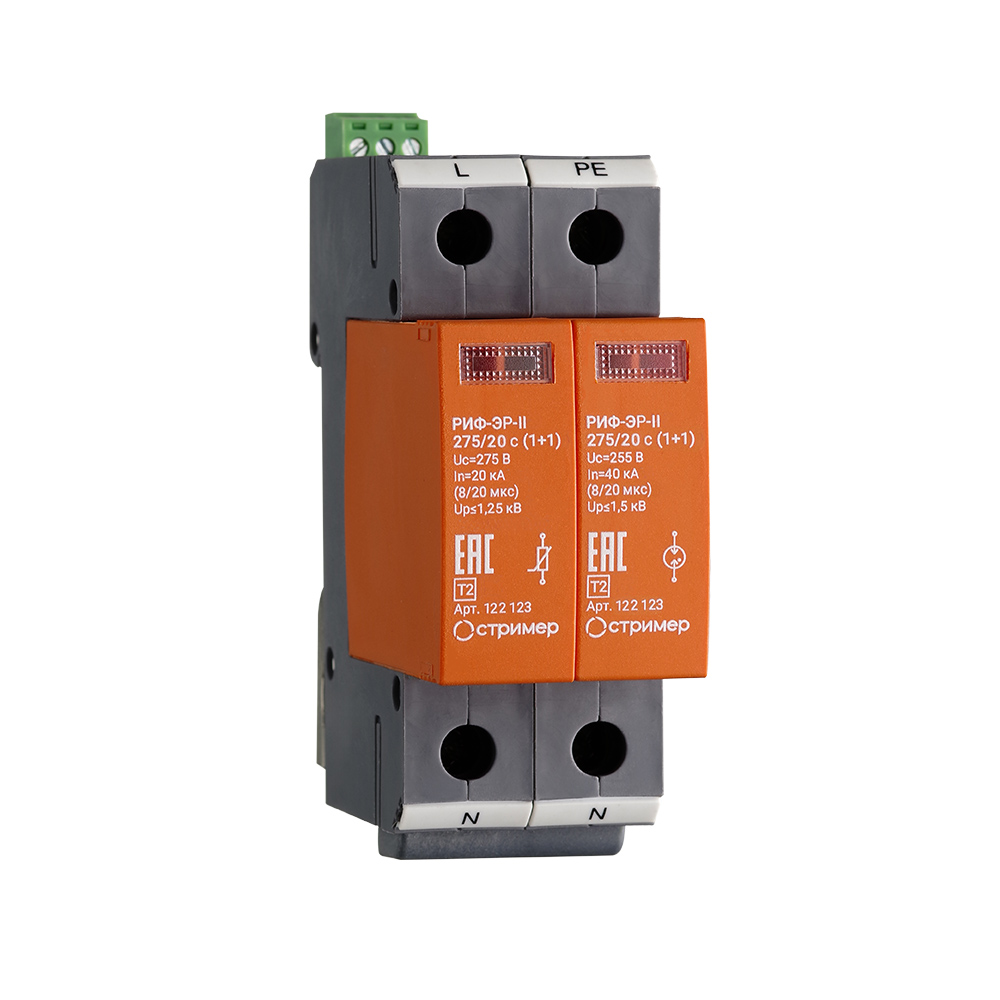

РИФ-ЭР-II 275/20 (1+1)
РИФ-ЭР-II 275/20 c (1+1)
Класс УЗИП
II класс
Система заземления
TN-S, TN-C-S, TT
Максимальное длительное напряжение перемен. тока АС
275 В
Номинальный разрядный ток (8/20 мкс), In
20 кА
Максимальный разрядный ток (8/20 мкс), Imax
40 кА
Уровень напряжения защиты при In, Up
≤1,25 кВ
Время срабатывания, tA
L-N: ≤25 нс, N-PE: ≤100 нс
Диапазон рабочих температур, Tu
От -40С до +80С
Категория исполнения (ГОСТ 14254)
IP 20
Способ монтажа
DIN-рейка 35 мм
Сечение подключаемых проводников для клемм дистанционной сигнализации
-
Макс. 1,5 кв. мм
Контакт дистанционной сигнализации
нет
Переключающий контакт
Питание контакта дистанционной сигнализации, постоянный ток
-
250 В / 0,1 А; 125 В / 0,2 А; 75 В / 0,5 А
Питание контакта дистанционной сигнализации, переменный ток
-
250 В / 0,5 А
Сечение соединительных проводов
4 кв. мм - 35 кв. мм
Для защиты
Однофазной сети
Артикул
122 023
122 123
