УЗИП

РИФ-Э-I 275/12,5 (1) / РИФ-Э-I 275/12,5 с (1)

  • Класс защиты I
  • Uc 275 B
  • Iimp 12,5 кА
  • In 40 кА
  • РИФ-Э-I 275-12,5 с (1).png
  • 2.jpg
  • РИФ-Э-I 275-12,5 с (1).png
  • 2.jpg

Что бы узнать цену и купить УЗИП класса I, обращайтесь к нашим менеджерам.

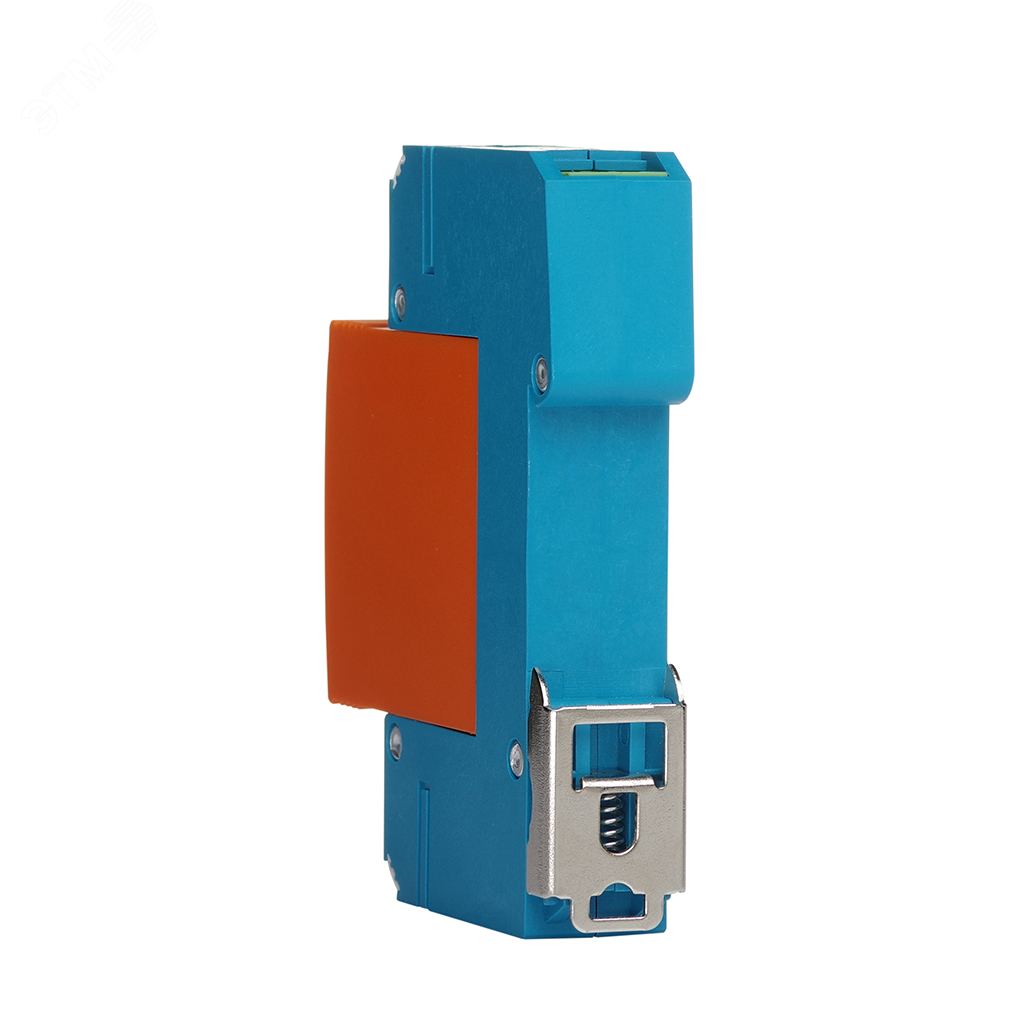

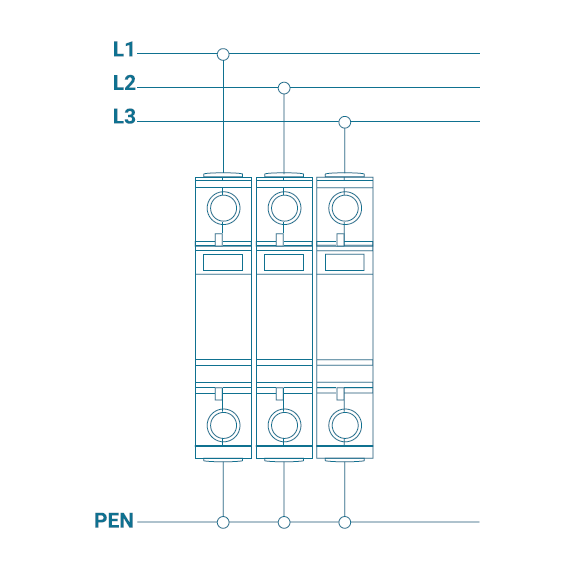

Мощное однополюсное УЗИП класса I ограничивающего типа. УЗИП выполнено в виде сменного варисторного модуля и базы для подключения к сети и креплению на DIN-рейку 35 мм. УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I согласно ГОСТ IEC 61643-11-2013. Устанавливается в пределах 0А(В) – 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Применяется для сетей с любыми системами заземления. Предназначено для защиты фазного проводника L/N, L/PEN, L/PE.

Рекомендуемый номинал предохранителя 125-200 А gL/gG

УЗИП снабжено

  • терморасцепителем;
  • визуальным индикатором;

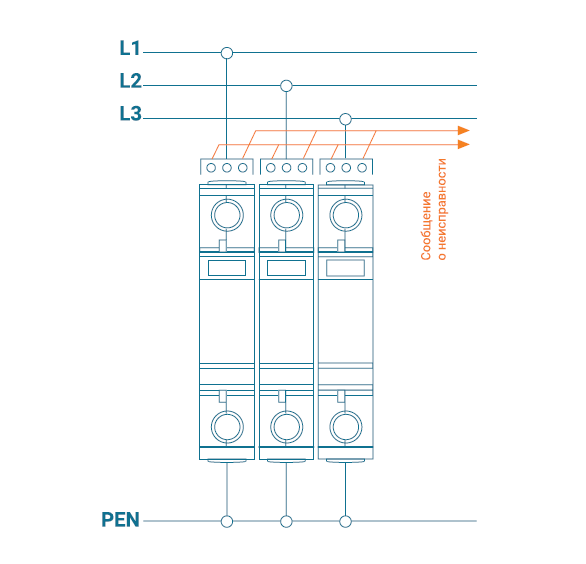

  • контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).

Технические характеристики

Наименование параметра
РИФ-Э-I 275/12.5 (1) РИФ-Э-I 275/12.5 c (1)
Максимальное длительное рабочее напряжение 275 В
Импульсный ток (10/350 мкс) Iimp 12,5 кА
Номинальный разрядный ток (8/20 мкс) In 40 кА
Максимальный разрядный ток (8/20 мкс) Imax 75 кА
Уровень напряжения защиты UP ≤1.5 кВ
Время срабатывания tA ≤25 нс
Диапазон рабочих температур Tu От -40С до +80С
Категория исполнения (ГОСТ 14254)
IP 20
Установка на
DIN-рейка 35 мм
Сечение соединительных проводов
4 мм2 - 35 мм2
Контакт дистанционной сигнализации
- Переключающий контакт
Питание контакта дистанционной сигнализации, перем. ток
- 250 В/0,5 А
Питание контакта дистанционной сигнализации, пост. ток
- 250 В/0,1 А; 125 В/0,2 А; 75В/0,5 А
Сечение подключаемых проводников для клемм дистанционной сигнализации
- Макс. 1,5 мм2
Артикул
111 005 111 105
