УЗИП

РИФ-Э-III 320/3 с (1+1)

  • Класс защиты II
  • Uc 320 B
  • Up ≤1.15 кВ
  • In 3-5 кА
  • РИФ-Э-III 3203 с (1+1).png
  • РИФ-Э-III 320-3 с (1+1).jpg
  • РИФ-Э-III 3203 с (1+1).png
  • РИФ-Э-III 320-3 с (1+1).jpg

Что бы узнать цену и купить УЗИП класса III, обращайтесь к нашим менеджерам.

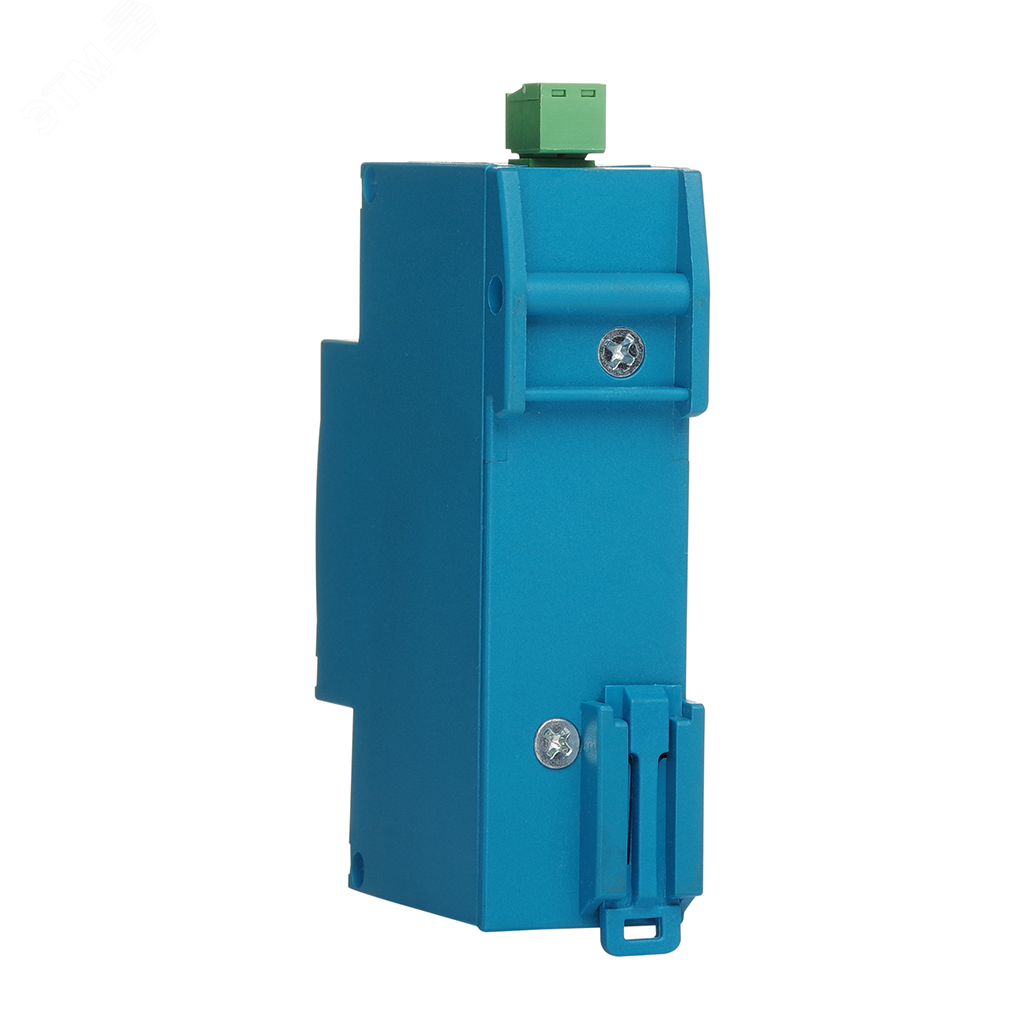

УЗИП класса III комбинированного типа. Предназначено для защиты конечных потребителей от остаточных бросков импульсных перенапряжений. УЗИП размещено в корпусе для крепления на DIN-рейку 35 мм.

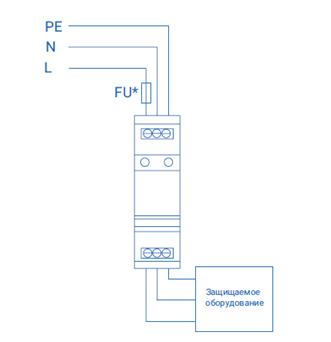

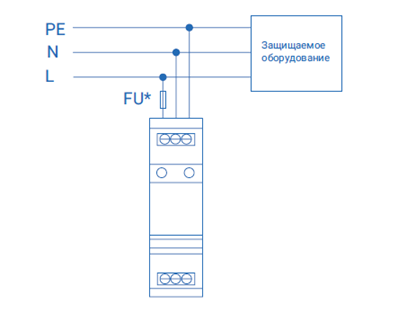

УЗИП соответствует классу испытаний III согласно ГОСТ IEC 61643-2013. Устанавливается после УЗИП класса II в пределах 2–3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122) непосредственно вблизи защищаемого оборудования. Защищаемое оборудование рекомендуется размещать на расстоянии не более 15 м от УЗИП класса испытаний III.

Применяется для сетей однофазного напряжения питания. Возможна установка после УЗО из-за отсутствия тока утечки.

Рекомендуемый номинал предохранителя 16 А gL/gG

УЗИП снабжено

  • терморасцепителем;
  • визуальным индикатором;
  • контактами дистанционной сигнализации повреждения ра- бочего элемента (модификация с буквой «с»).

Технические характеристики

Наименование параметра

РИФ-Э-III 320/3 с (1+1)

Максимальное длительное рабочее напряжение

Uc

320 В

Номинальный разрядный ток (8/20 мкс) (L-N)

In

3 кА

Номинальный разрядный ток (8/20 мкс) (L+N-PE)

In

5 кА

Номинальный ток нагрузки

IL

16 А

Уровень напряжения защиты (L-N)

Up

≤1.15 кВ

Уровень напряжения защиты (L/N-PE)

UP

≤1.5 кВ

Время срабатывания (L-N)

tA

≤25 нс

Время срабатывания (L/N-PE)

tA

≤100 нс

Диапазон рабочих температур

Tu

От -400С до +800С

Категория исполнения (ГОСТ 14254)

IP 20

Установка на

DIN-рейка 35 мм

Сечение соединительных проводов

0,5 мм2 – 6 мм2

Контакт дистанционной сигнализации

Переключающий контакт

Питание контакта дистанционной сигнализации, перем.ток

250 В/0,5 А

Питание контакта дистанционной сигнализации, пост.ток

250 В/0,1 А; 125 В/0,2 А; 75 В/0,5 А

Сечение подключаемых проводников для клемм дистанционной сигнализации

Макс. 1,5 мм2

Артикул

131 102
