РИФ-Д-I+II 275/7 (1+1)

  • Класс защиты I+II
  • Uc 275 B
  • Limp 7 кА
  • In 20 кА / 20 кА

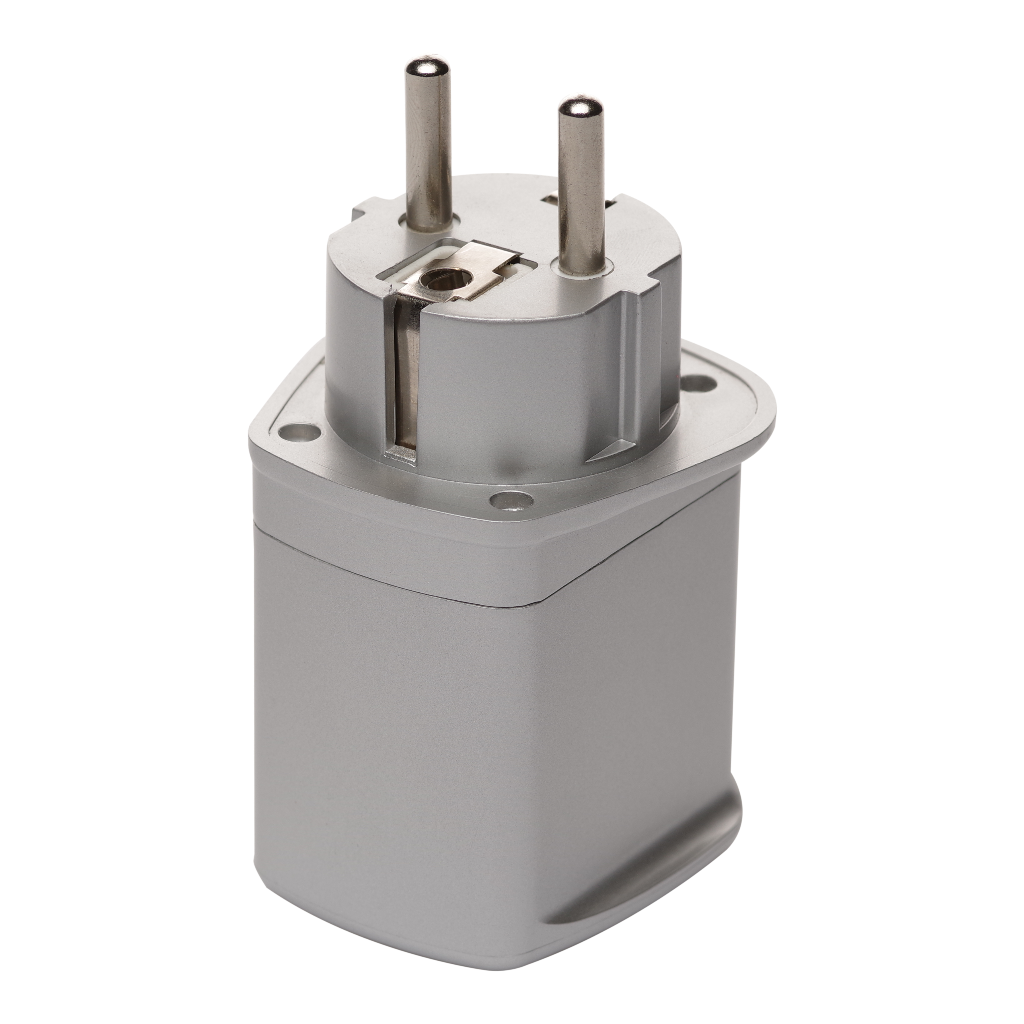

  • РИФ-Д-I+II 275_7 (1+1).jpg

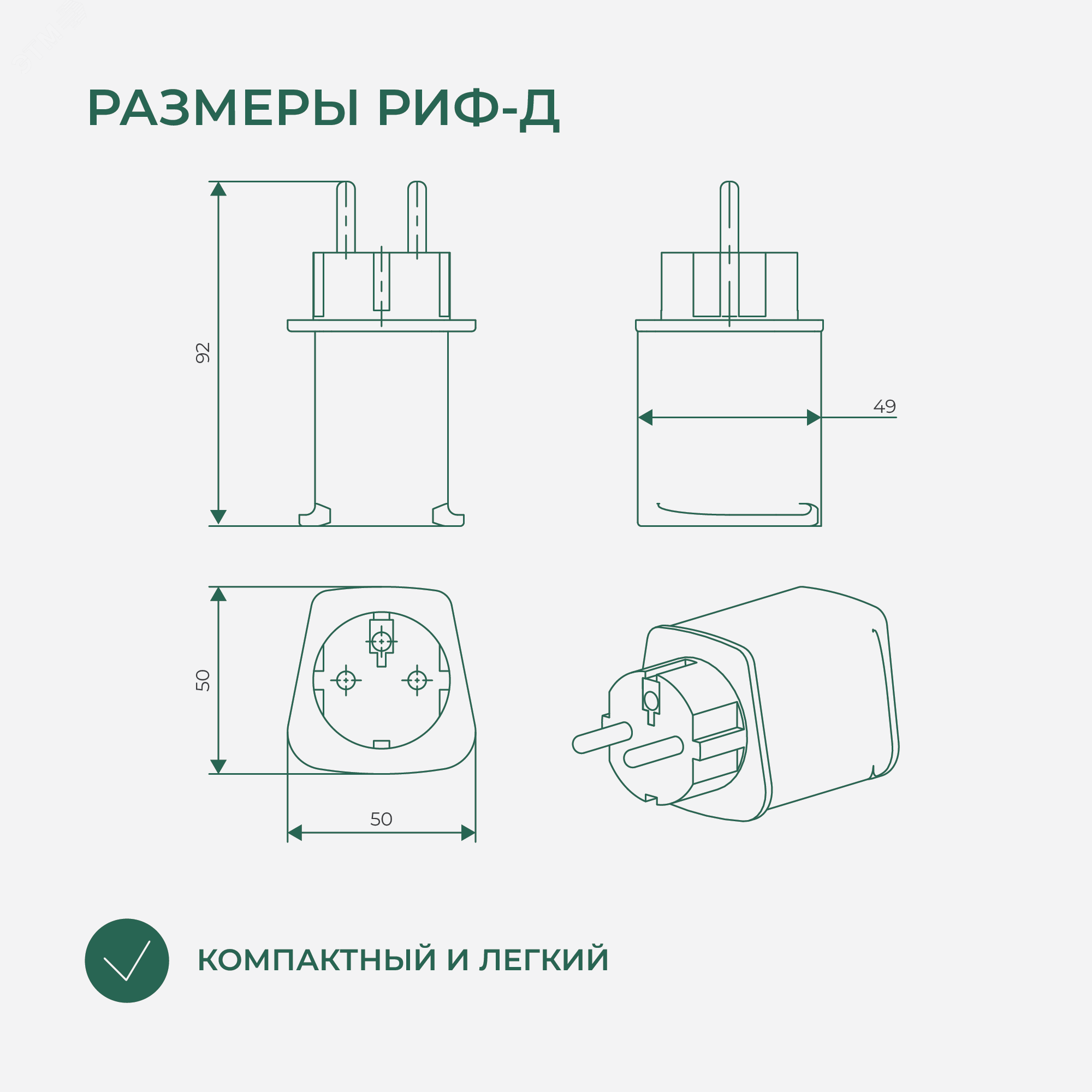

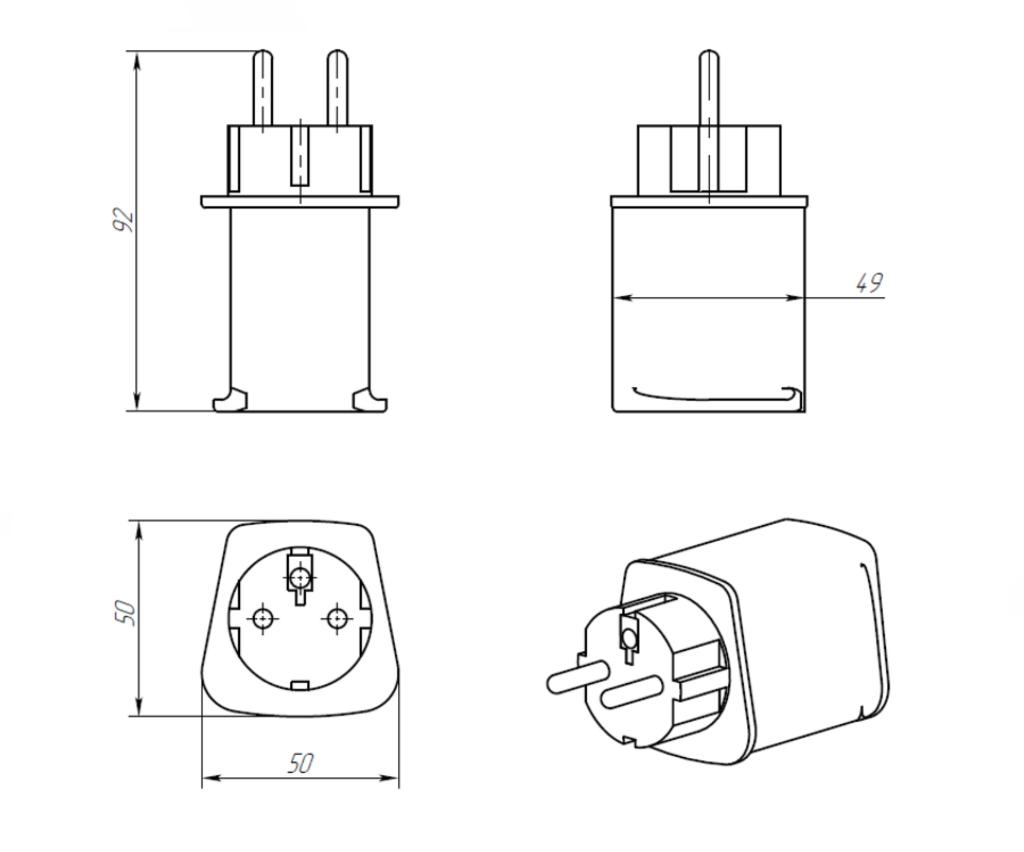

  • Габаритные размеры РИФ-Д.jpg
  • РИФ-Д-I+II 275_7 (1+1).jpg
  • Габаритные размеры РИФ-Д.jpg


rif-d icons-07.pngrif-d icons-11.pngrif-d icons-10.pngrif-d icons-08.pngrif-d icons-09.pngrif-d icons-12.png

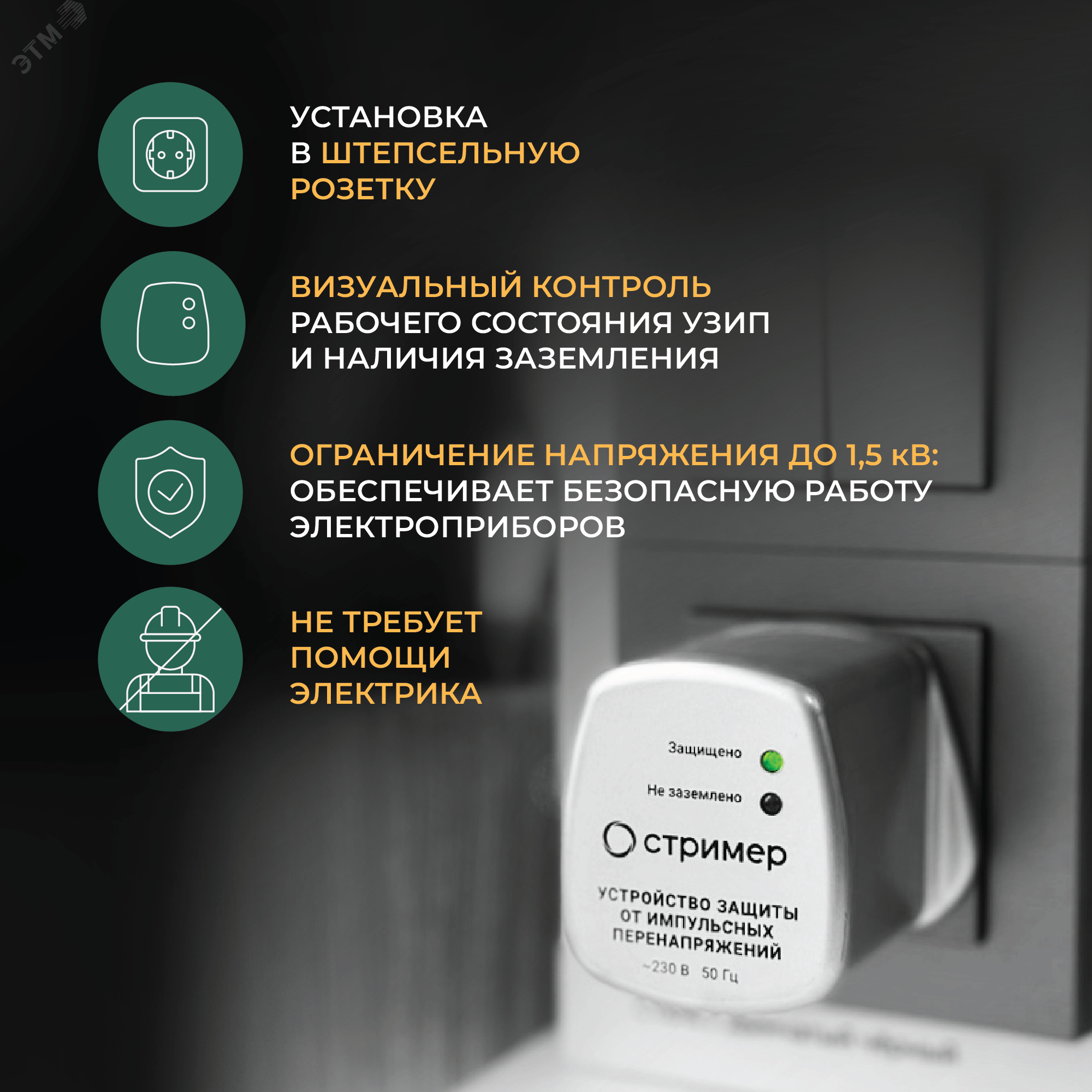

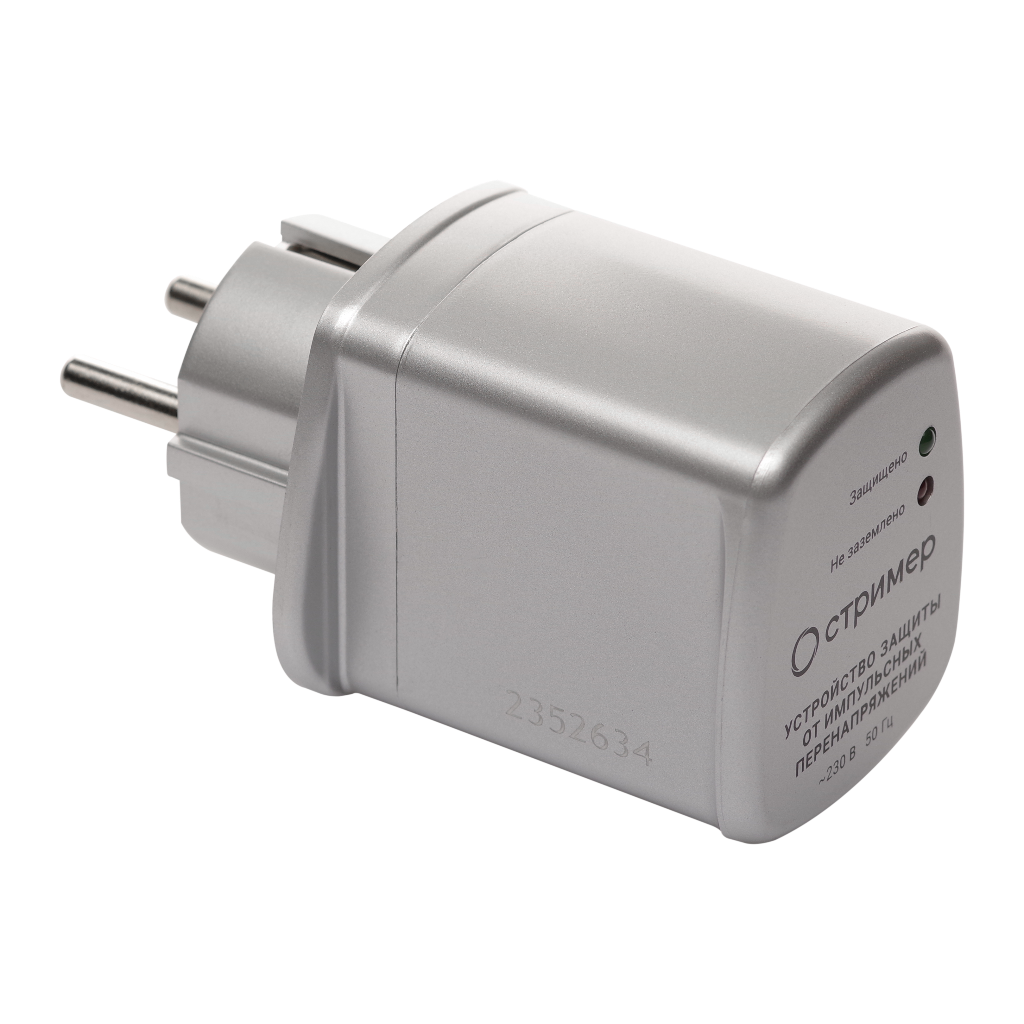

УЗИП класса I+II комбинированного типа для установки в штепсельную розетку типа E/F (ГОСТ 7396.1-89 — тип C2, С3, С4) с заземляющим контактом.

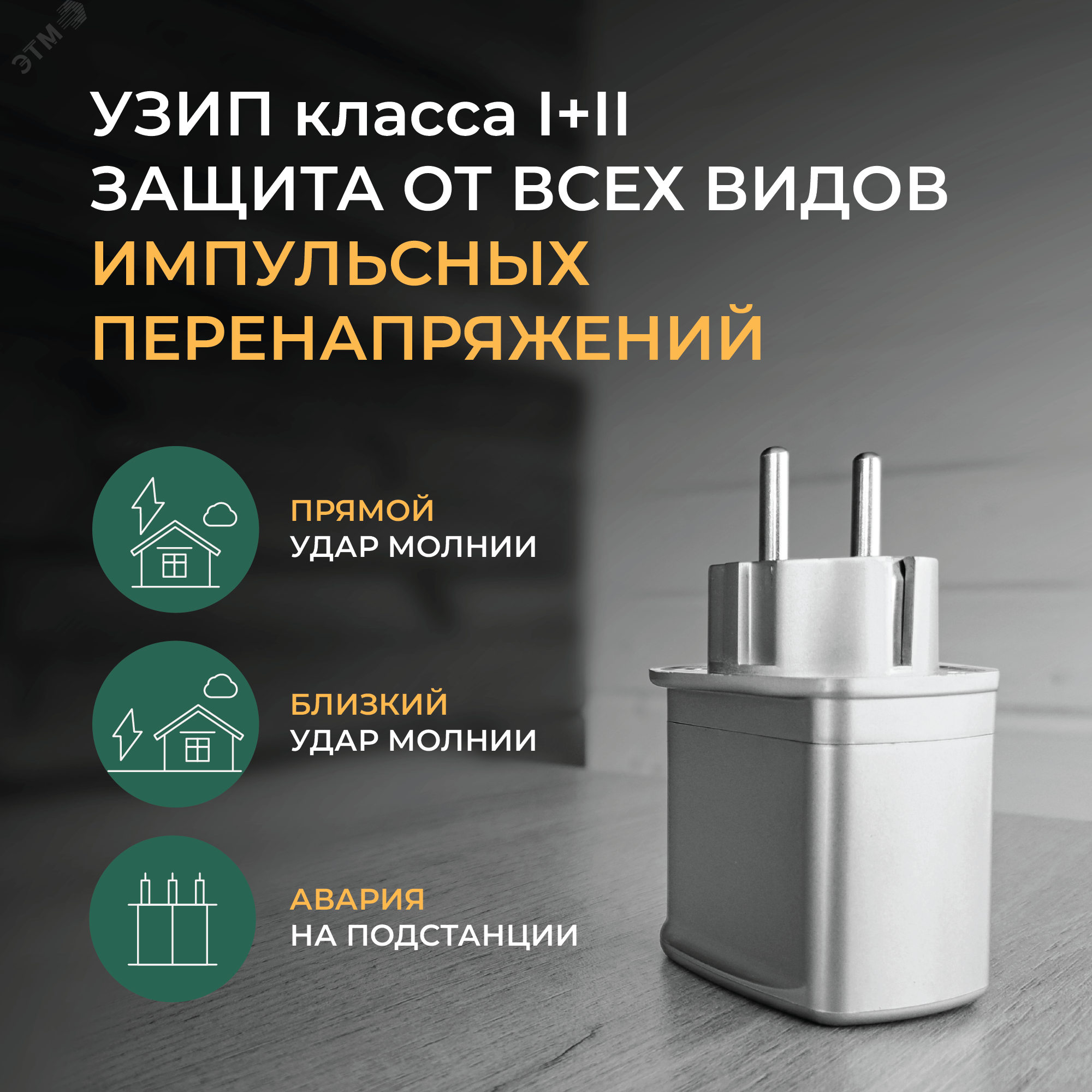

УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, а по способности ограничения импульсных напряжений, допустимых для изоляции оборудования, соответствует УЗИП класса II.

Устанавливается в пределах 0А(В) – 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).

Предназначено для защиты однофазной питающей электрической сети с системой заземления TN-S, TT.

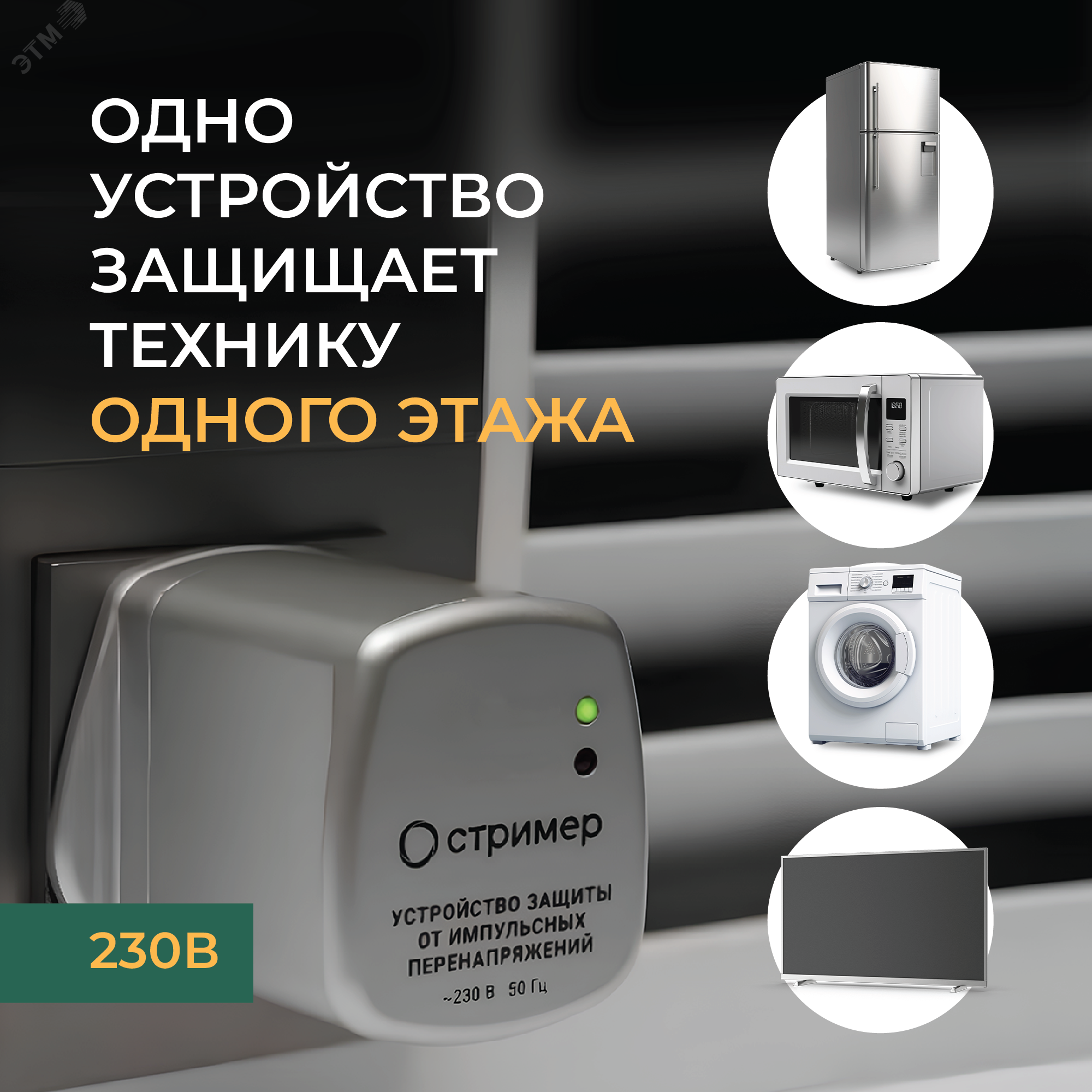

Установка одного устройства позволяет защитить оборудование в помещении площадью до 60 м2.

Внимание! Установка УЗИП в розетку без заземляющего контакта не допускается.

УЗИП снабжено

  • терморасцепителем;
  • двухцветной световой индикацией.

Сертификаты

Технические характеристики


Наименование параметра     РИФ-Д-I+II 275/7 (1+1)
Номинальное рабочее напряжение (50 Гц) UN  230 В
Максимальное длительное рабочее напряжение UC 275 В
Импульсный̆ ток (10/350 мкс) Iimp  7 кА
Номинальный̆ разрядный̆ ток (8/20 мкс) (L-N)/(N-PE) In
20 кА / 20 кА
Максимальный̆ разрядный̆ ток (8/20 мкс) (L-N)/(N-PE)  Imax  40 кА / 40 кА
Уровень напряжения защиты
Up  ≤ 1,5 В
Время срабатывания ta ≤25 нс / ≤100 нс
Диапазон рабочих температур  Tu  от -40°С до +80°С
Категория исполнения (ГОСТ 14254)    IP20
Артикул   112 004
