Концевая кабельная муфта в составе комплектного переходного пункта для соединения высоковольтных воздушных и кабельных линий: особенности выбора муфт и их последующего монтажа
29.08.2019Функции концевой кабельной муфты
Из всего набора электрооборудования концевая муфта является самым необходимым и дорогостоящим элементом любого переходного пункта, особенно на более высоких классах напряжения. Именно в концевых кабельных муфтах осуществляется переход ВЛ в КЛ, поэтому нужно внимательно относиться к выбору их параметров. Также важен правильный и качественный монтаж, чтобы избежать аварий и последующей замены муфты с отключением потребителей.
Как изготовить кабельную муфту
Расчет параметров кабельной муфты для ее изготовления должен основываться на электротехнических свойствах кабеля и характеристиках сети, в которой планируется ее установка. Чтобы избежать ошибок производителю муфт должны быть направлены точные данные, необходимые для изготовления оборудования, соответствующего условиям конкретного проекта. Так, например, для изготовления муфт до 35 кВ достаточно знать марку кабеля. А для изготовления кабельной муфты для ЛЭП напряжением от 110 кВ необходимо заполнение полноценного кабельного формуляра, который предоставляется производителями муфт.
Для изготовления муфты требуются следующие данные по кабелю: размеры поперечного сечения токопроводящей жилы, величина номинального напряжения, параметры изоляции, полупроводящего и металлического экранов, данные по материалу оболочки кабеля и материалу защиты (броня или бумага, если есть) и другие характеристики. Интересен тот факт, что многие производители кабельных муфт снимают свою гарантию, если ее упаковка открывается не в присутствии их официального представителя.
Монтаж муфт
Монтаж готовой муфты должна осуществлять организация, имеющая соответствующее оборудование, инструмент и квалифицированный персонал.
Перед монтажом проводится разделка кабеля на его конце — с определенным сдвигом последовательно и послойно удаляются части элементов кабеля. Размеры разделки регламентированы, зависят от сечения и марки кабеля, а также от напряжения на линии.
Кабель заводится в муфту с одного конца, а на другом конце к ней с помощью специализированного аппаратного зажима заводского изготовления присоединяется провод ВЛ. Он обеспечивает минимальное контактное сопротивление и стойкость к механическим, термическим и динамическим воздействиям.
При установке на опорах концевые муфты следует закрепить на специальных площадках, размещенных на траверсах под углом 30° к вертикали. Установка муфт под углом, по сравнению с вертикальным положением, позволяет упростить переход кабеля от муфты к вертикальному участку стойки опоры и его дальнейший спуск к земле. Это сокращает количество изгибов кабеля с двух до одного, что является преимуществом, особенно при больших диаметрах кабеля с радиусом изгиба более 1 м. Таким образом можно исключить из конструкции дополнительные крепежные элементы.

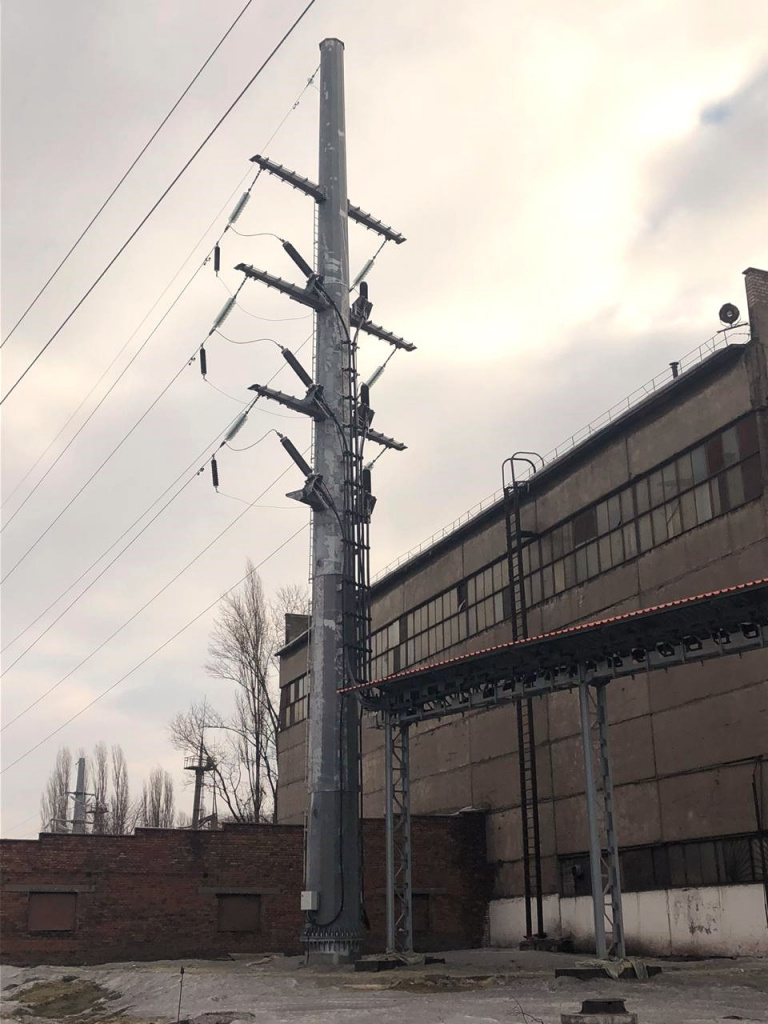

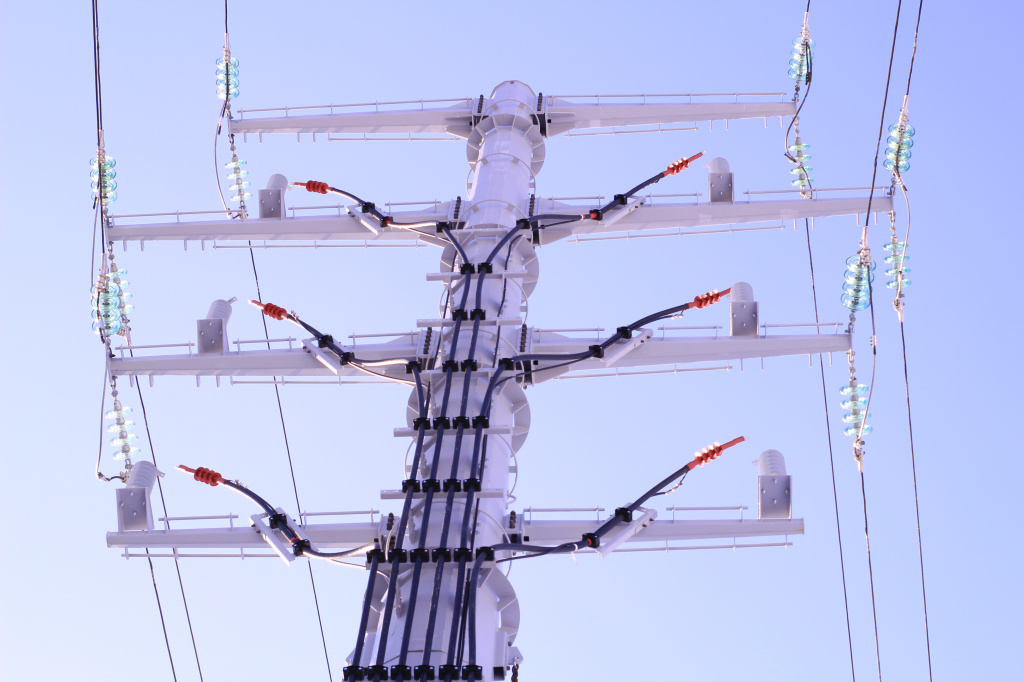

Примеры закрепления концевых муфт на переходных пунктах: маслонаполненные муфты для ВЛ 110 кВ и термоусаживаемые сухие для ВЛ 35 кВ.
При разработке нового комплектного решения по переходным пунктам на многогранной опоре (ПКПО-КВ) были учтены все особенности входящего в его состав электрооборудования.
Так, размещение концевых муфт на траверсах опоры выполнено в соответствии с приведенным оптимальным и технически обоснованным вариантом – под углом 30° к вертикали, что обеспечивает возможность более удобной укладки кабеля.
