УЗИП РИФ-Э-I 275/12,5 (1) / РИФ-Э-I 275/12,5 с (1). Артикул: 111 105, 111 005

111 105.jpg cf8b3eb7bd6b139f41c7af37ac6b5f18.png 111 005.png 111005.png 111105.png

УЗИП РИФ-Э-I 275/12,5 (1) / РИФ-Э-I 275/12,5 с (1)

Артикул 111 005, 111 105
Уровень напряжения защиты при In, Up ≤1,5 кВ
Номинальный разрядный ток (8/20 мкс), In 40 кА
Уровень напряжения защиты при limp, Up ≤1,1 кВ
Уровень напряжения защиты при limp, Up 1,1 кВ
Купить

Что бы узнать цену и купить УЗИП класса I, обращайтесь к нашим менеджерам.

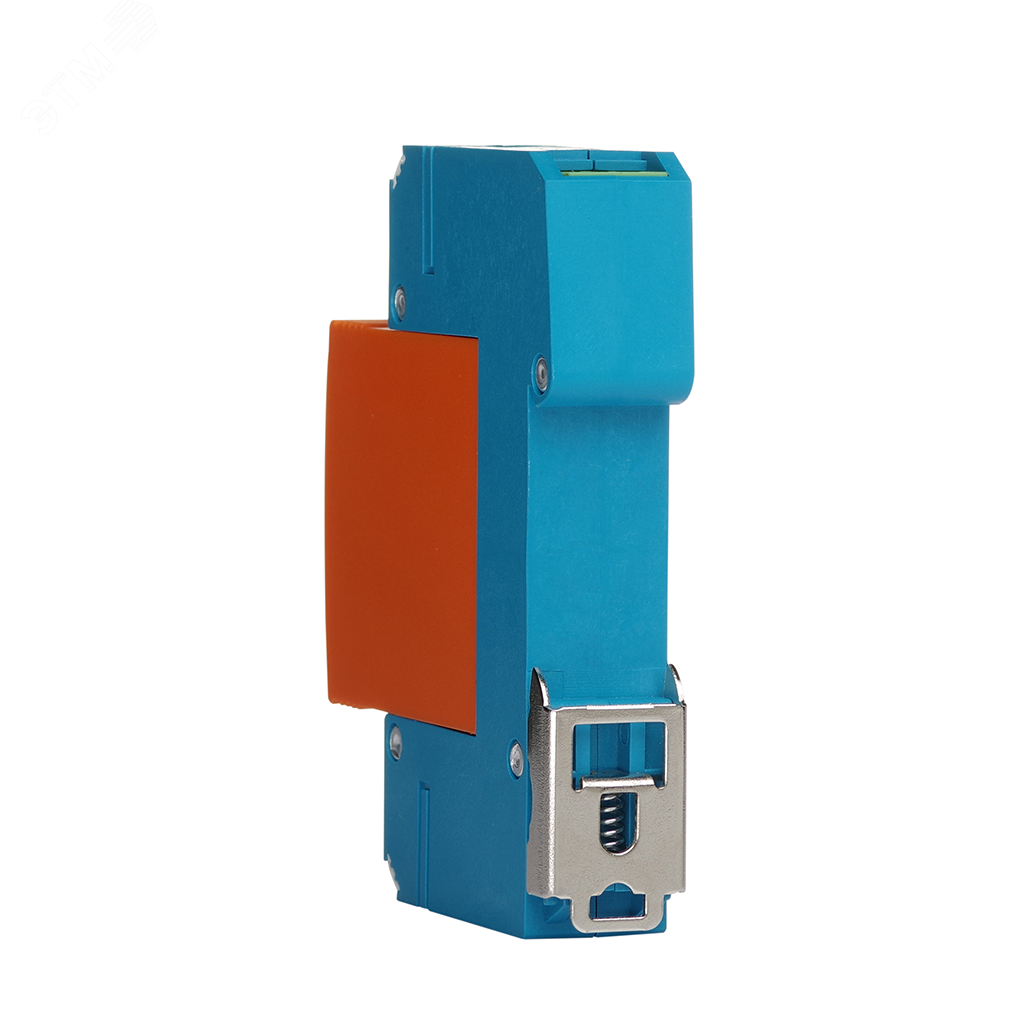

Однополюсное УЗИП класса I ограничивающего типа. УЗИП выполнено в виде сменного варисторного модуля и базы для подключения к сети.

УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I согласно ГОСТ IEC 61643-11-2013. Устанавливается в пределах 0А(В) – 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).

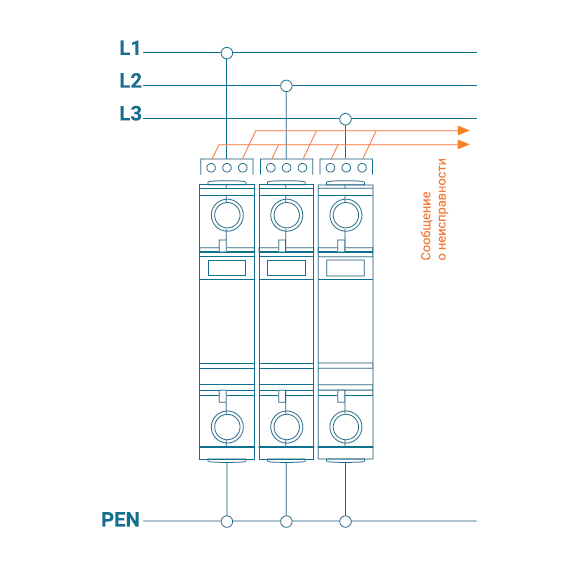

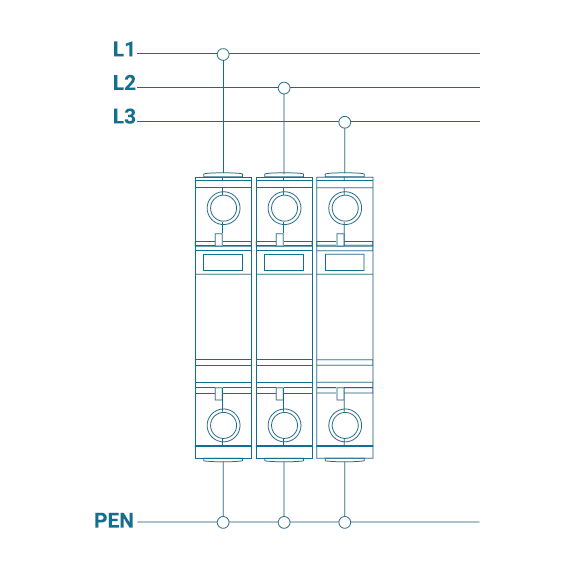

Применяется для сетей с любыми системами заземления. Предназначено для защиты фазного проводника L/N, L/PEN, L/PE.

Рекомендуемый номинал предохранителя не менее 125 А gL/gG.

УЗИП снабжено

  • терморасцепителем;
  • визуальным индикатором;

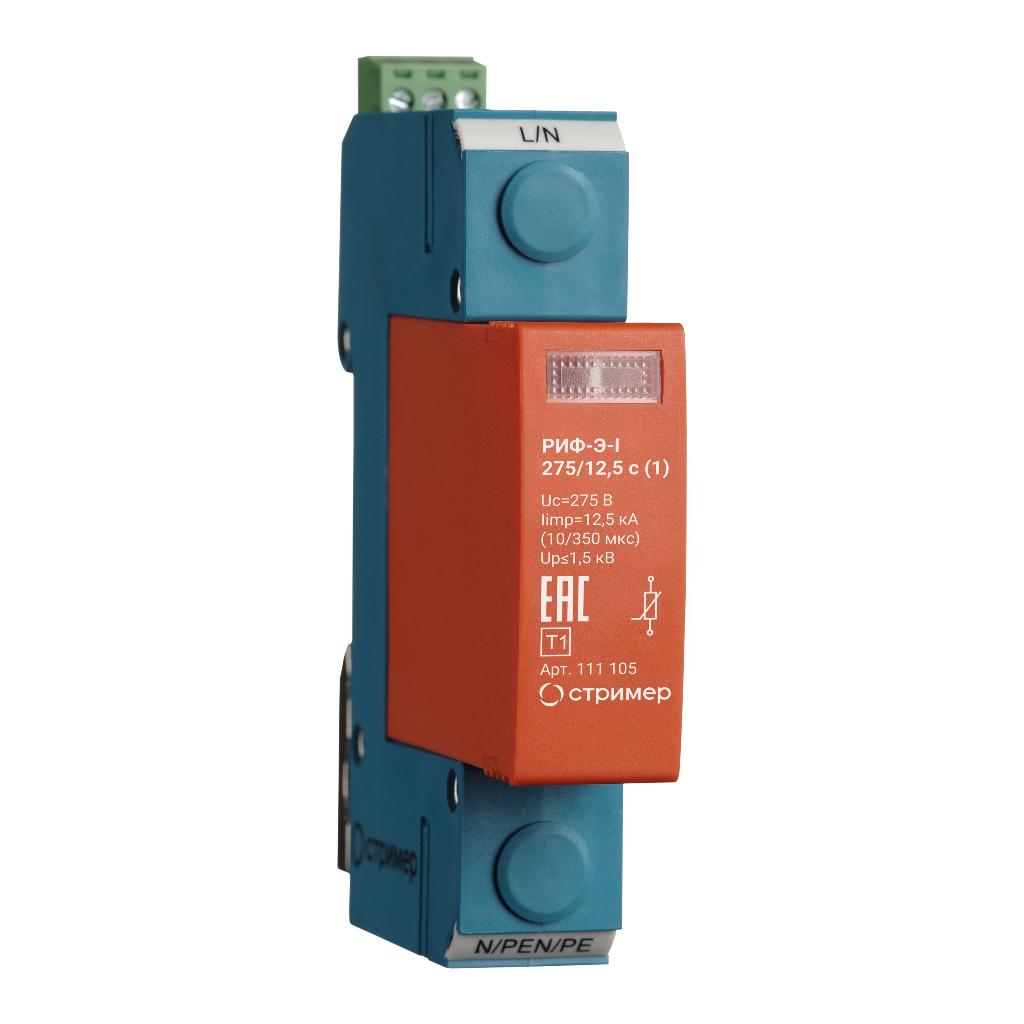

  • контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).

Сертификаты

Декларация о соответствии требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

Технические характеристики

Технические характеристики РИФ-Э-I 275_12,5 (1) и РИФ-Э-I 275_12,5 с (1)



Технические характеристики РИФ-Э-I 275/12,5 (1) и РИФ-Э-I 275/12,5 с (1).
Характеристика
РИФ-Э-I 275/12,5 (1)
РИФ-Э-I 275/12,5 с (1)
Класс УЗИП
I класс
Система заземления
TN-C, TN-S, TT
Максимальное длительное напряжение перемен. тока АС
275 В
Импульсный ток (10/350 мкс), Iimp
12,5 кА
Номинальный разрядный ток (8/20 мкс), In
40 кА
Максимальный разрядный ток (8/20 мкс), Imax
75 кА
Уровень напряжения защиты при limp, Up
≤1,1 кВ
Уровень напряжения защиты при limp, Up
-
1,1 кВ
Уровень напряжения защиты при In, Up
≤1,5 кВ
Время срабатывания, tA
≤25 нс
Диапазон рабочих температур, Tu
От -40С до +80С
Категория исполнения (ГОСТ 14254)
IP 20
Способ монтажа
DIN-рейка 35 мм
Сечение подключаемых проводников для клемм дистанционной сигнализации
-
Макс. 1,5 кв. мм
Контакт дистанционной сигнализации
-
Переключающий контакт
Питание контакта дистанционной сигнализации, постоянный ток
-
250 В / 0,1 А; 125 В / 0,2 А; 75 В / 0,5 А
Питание контакта дистанционной сигнализации, переменный ток
-
250 В / 0,5 А
Сечение соединительных проводов
4 кв. мм - 35 кв. мм
Род тока
Переменный ток
Для защиты
Однофазной сети
Артикул
111 005
111 105
