Однополюсное УЗИП комбинированного типа класса I+II, выполнено со сменным рабочим модулем и базы для подключения к сети. Рабочими элементами сменного модуля являются варистор и газонаполненный разрядник, подключенные последовательно.
УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, а по способности ограничения импульсных напряжений, допустимых для изоляции оборудования, соответствует УЗИП класса II.
Устанавливается в пределах 0А(В) – 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).
Применяется для сетей с любыми системами заземления.
Рекомендуемый номинал предохранителя не менее 125 А gL/gG.
УЗИП снабжено
- терморасцепителем
- визуальным индикатором;
- контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).
Характеристика
РИФ-Э-I+II 400/5 (1)

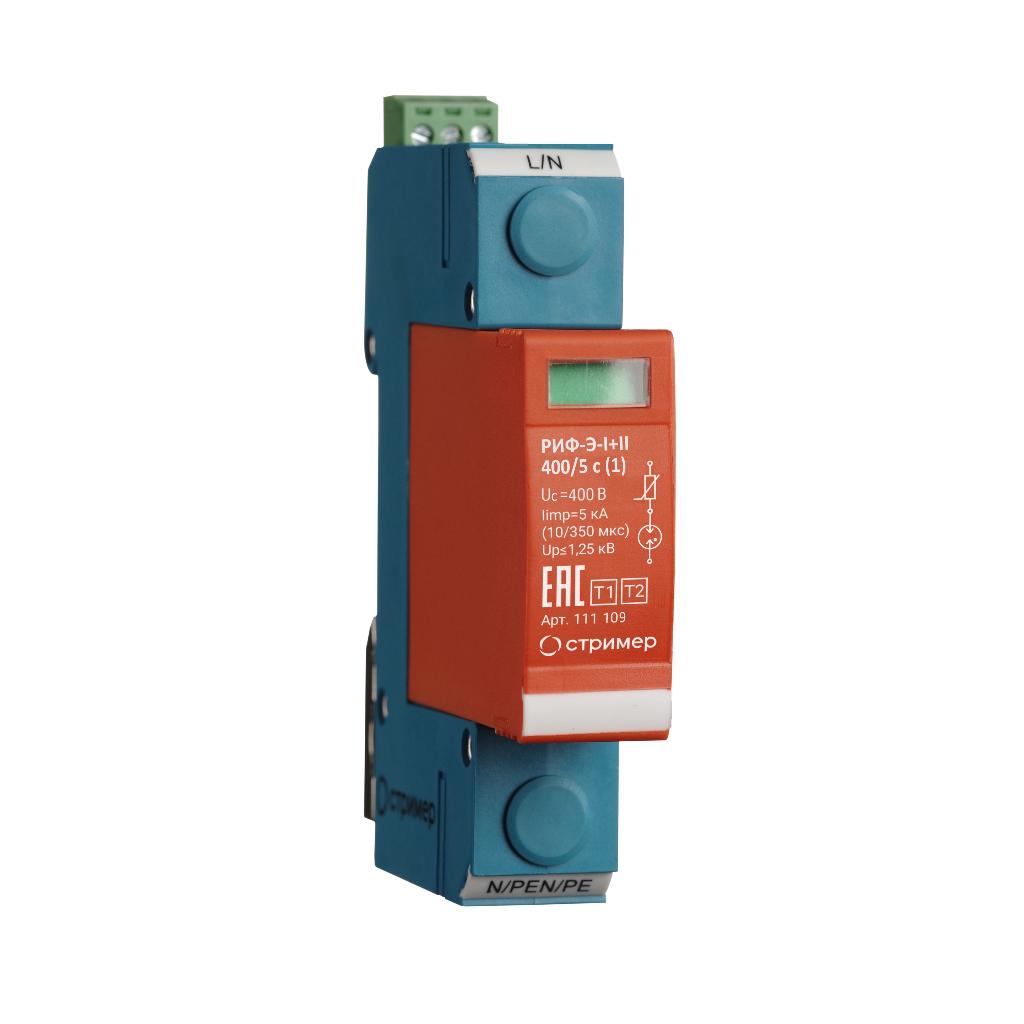

РИФ-Э-I+II 400/5 c (1)
Артикул
111 009
111 109
Импульсный ток (10/350 мкс), Iimp
5 кА
Класс УЗИП
I+II класс
Система заземления
TN-S, TT
Максимальное длительное напряжение перемен. тока АС
400 В
Номинальный разрядный ток (8/20 мкс), In
40 кА
Максимальный разрядный ток (8/20 мкс), Imax
75 кА
Уровень напряжения защиты при In, Up
≤1,25 кВ
Время срабатывания, tA
≤100 нс
Диапазон рабочих температур, Tu
От -40С до +80С
Категория исполнения (ГОСТ 14254)
IP 20
Способ монтажа
DIN-рейка 35 мм
Сечение подключаемых проводников для клемм дистанционной сигнализации
-
Макс. 1,5 кв. мм
Контакт дистанционной сигнализации
-
Переключающий контакт
Питание контакта дистанционной сигнализации, постоянный ток
-
250 В / 0,1 А; 125 В / 0,2 А; 75 В / 0,5 А
Питание контакта дистанционной сигнализации, переменный ток
-
250 В / 0,5 А
Сечение соединительных проводов
4 кв. мм - 35 кв. мм
Род тока
Переменный ток
Для защиты
Однофазной сети
