УЗИП РИФ-Э-I+II 1000DC/6,25 с-3P / РИФ-Э-I+II 1000DC/6,25-3P. Артикул: 113 104, 113 004

113104.jpg 113 104 - 2.jpg 113 004.png 113004.png 405618cb-e42d-49be-96f9-b9299bc40ac6.png

УЗИП РИФ-Э-I+II 1000DC/6,25 с-3P / РИФ-Э-I+II 1000DC/6,25-3P

Артикул 113 004, 113 104
Уровень напряжения защиты при In, Up ≤4 кВ
Номинальный разрядный ток (8/20 мкс), In 20 кА
Купить

Что бы узнать цену и купить УЗИП класса II, обращайтесь к нашим менеджерам..

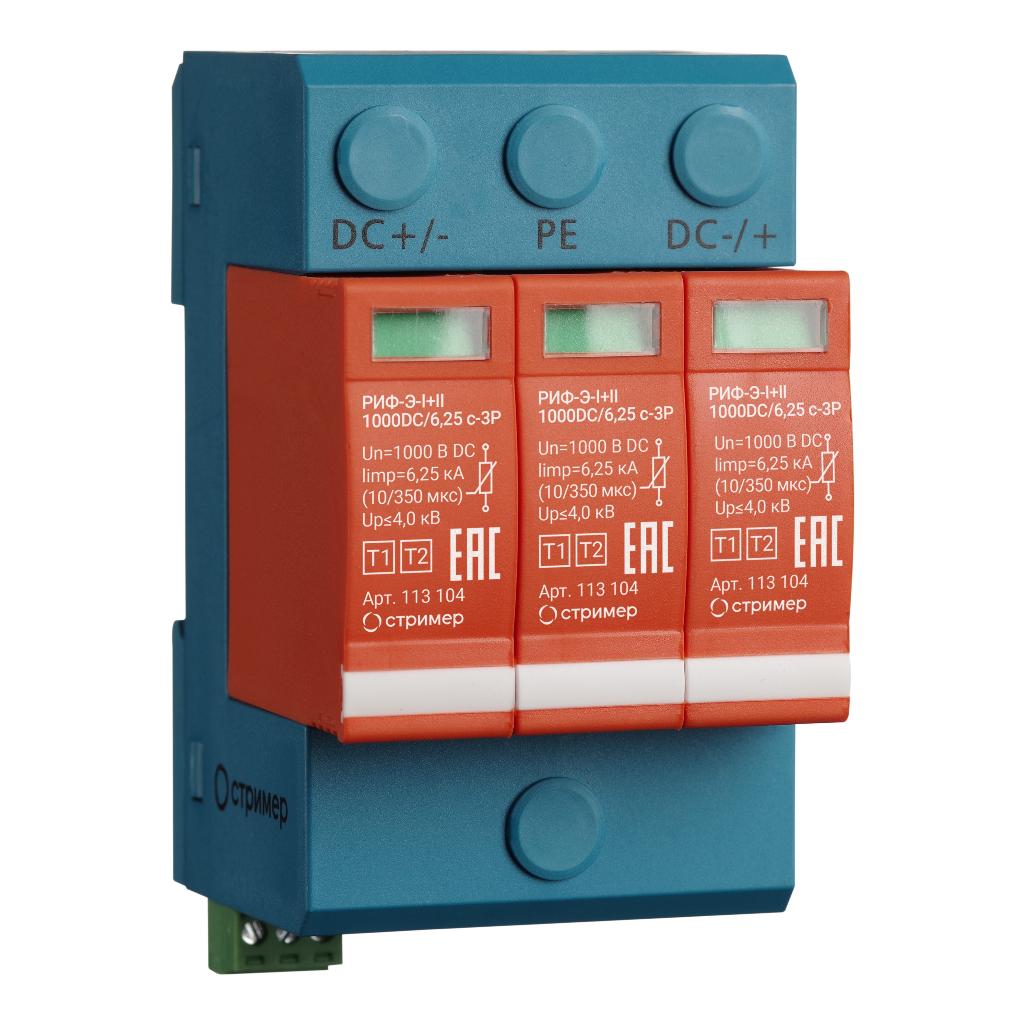

Трёхполюсное УЗИП класса I+II ограничивающего типа.УЗИП выполнено из трёх сменных варисторных модулей и базы для подключения к сети.

УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, а по способности ограничения импульсных напряжений, допустимых для изоляции оборудования, соответствует УЗИП класса II.

Устанавливается в пределах 0А(В) – 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122.

Предназначено для защиты двухпроводной системы постоянного тока.

УЗИП снабжено:

  • терморасцепителем;
  • визуальным индикатором;
  • контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).

Сертификаты

Декларация о соответствии требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

Технические характеристики

Технические характеристики РИФ-Э-I+II 1000DC_6,25 с-3P и
РИФ-Э-I+II 1000DC_6,25-3P

  Заказать и купить УЗИП класса 1+2 для систем постоянного тока можно у менеджеров “Стримера”.

Технические характеристики УЗИП РИФ-Э-I+II 1000DC/6,25 с-3P, РИФ-Э-I+II 1000DC/6,25-3P
Характеристика
РИФ-Э-I+II 1000DC/6,25-3P
РИФ-Э-I+II 1000DC/6,25 с-3P
Класс УЗИП
I+II класс
Импульсный ток (10/350 мкс), Iimp
6,25 кА
Номинальный разрядный ток (8/20 мкс), In
20 кА
Максимальный разрядный ток (8/20 мкс), Imax
40 кА
Уровень напряжения защиты при In, Up
≤4 кВ
Время срабатывания, tA
≤25 нс
Диапазон рабочих температур, Tu
От -40С до +80С
Категория исполнения (ГОСТ 14254)
IP 20

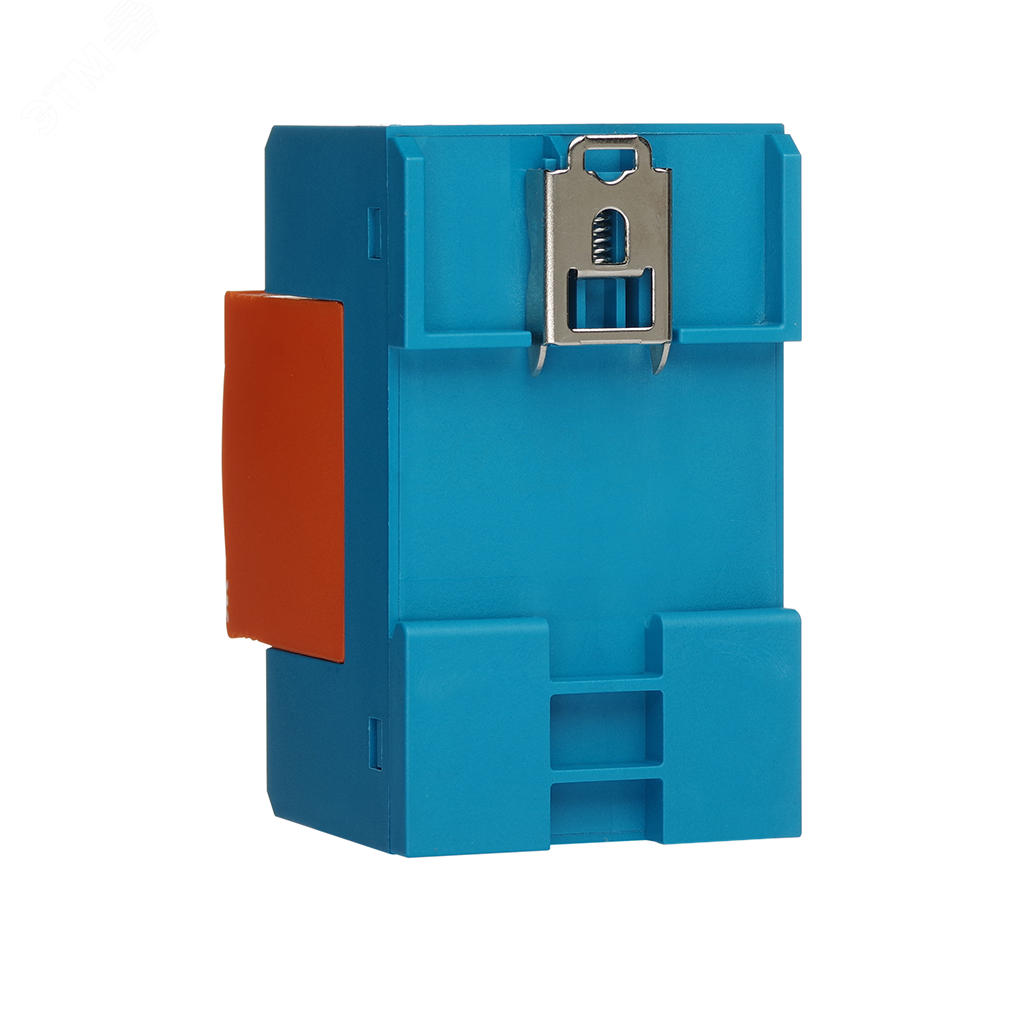

Способ монтажа
DIN-рейка 35 мм
Сечение подключаемых проводников для клемм дистанционной сигнализации
-
Макс. 1,5 кв. мм
Контакт дистанционной сигнализации
-
Переключающий контакт
Питание контакта дистанционной сигнализации, постоянный ток
-
250 В / 0,1 А; 125 В / 0,2 А; 75 В / 0,5 А
Питание контакта дистанционной сигнализации, переменный ток
-
250 В / 0,5 А
Сечение соединительных проводов
4 кв. мм - 35 кв. мм
Род тока
Постоянный ток
Максимальное длительное напряжение постоянного тока DC
1200 В
Допустимый ток короткого замыкания, Isc
1000 А
Артикул
113 004
113 104
