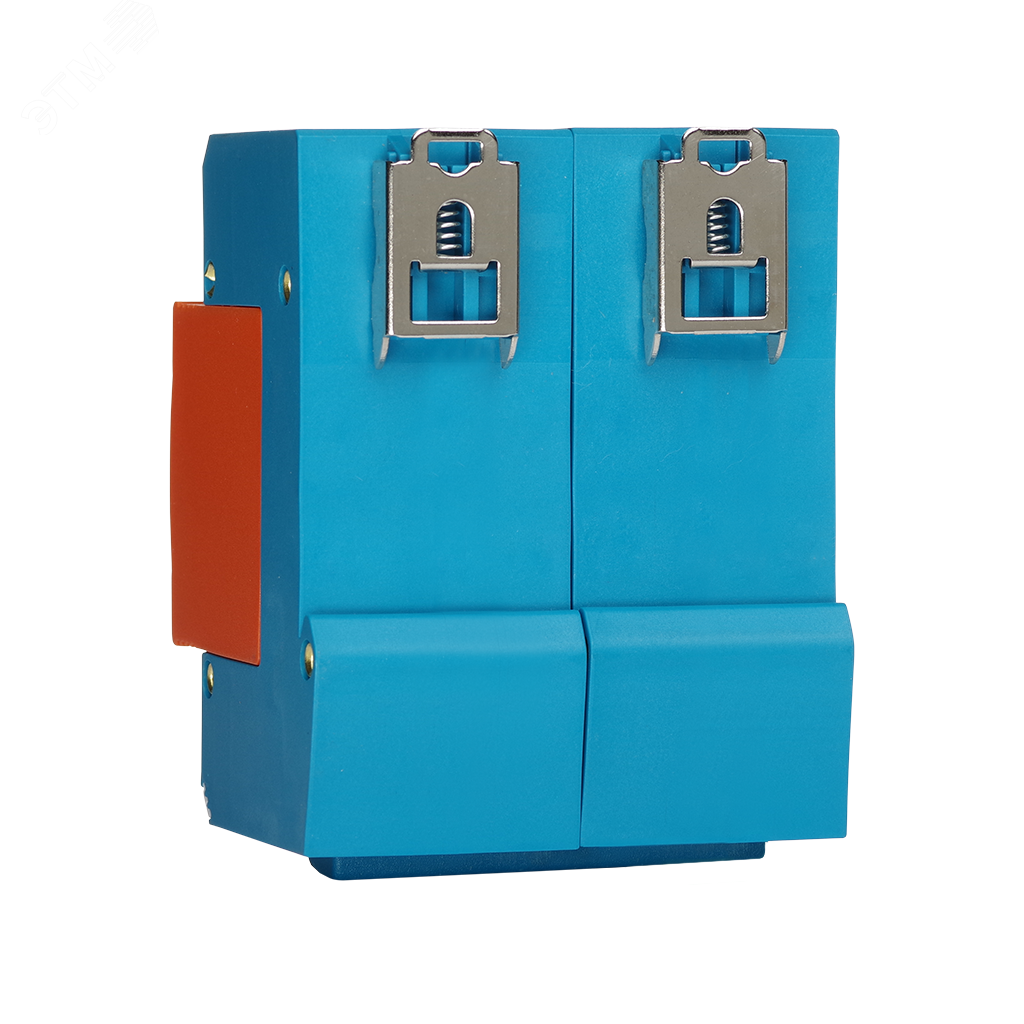

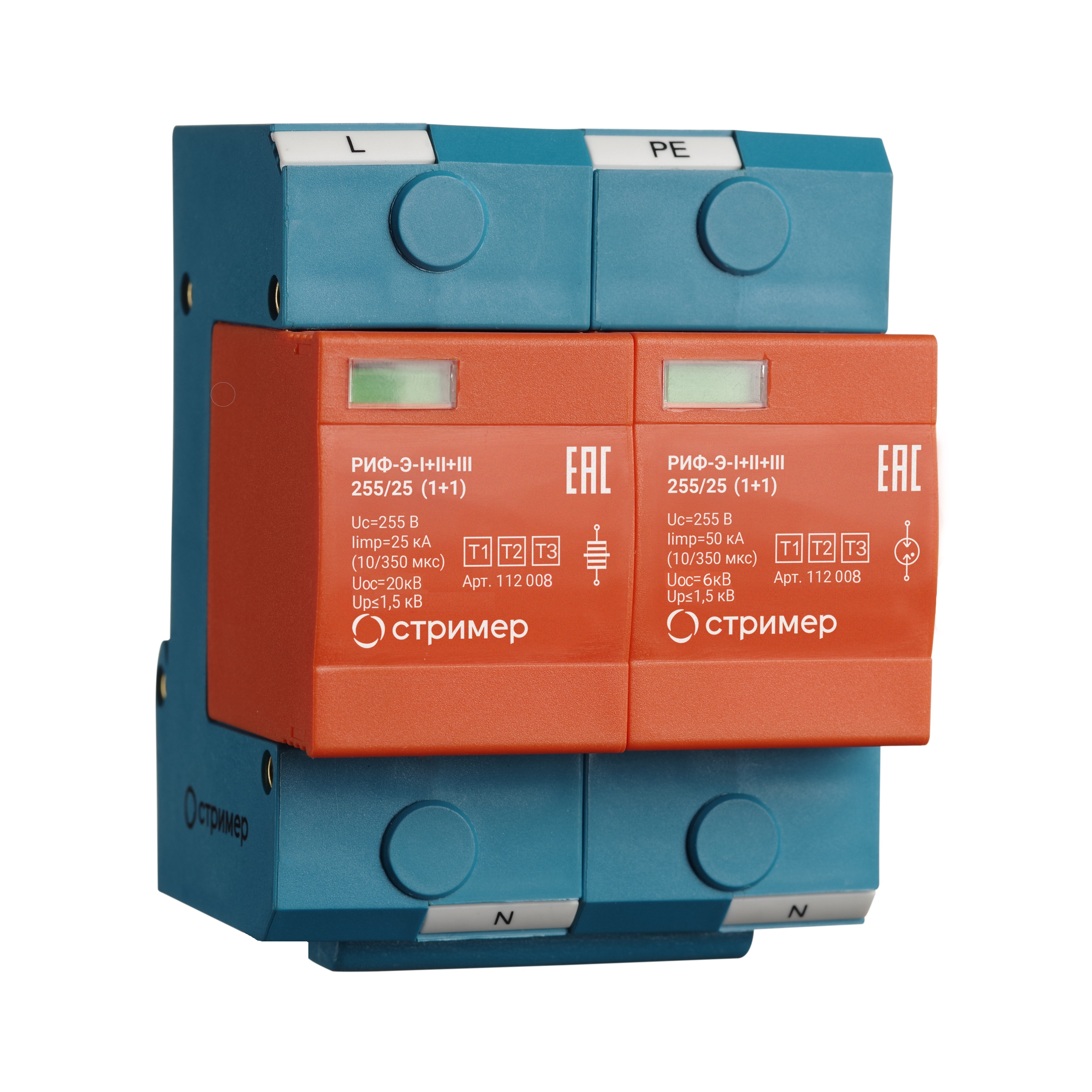

УЗИП РИФ-Э-I+II+III 255/25 (1+1) / РИФ-Э-I+II+III 255/25 c (1+1). Артикул: 112 108, 112 008

112008.png 112 001.png РИФ-Э-I+II-255-25-1+1.jpg

УЗИП РИФ-Э-I+II+III 255/25 (1+1) / РИФ-Э-I+II+III 255/25 c (1+1)

Артикул 112 008, 112 108
Уровень напряжения защиты при In, Up ≤1,5 кВ
Номинальный разрядный ток (8/20 мкс), In 50 кА
Уровень напряжения защиты линия-линия при In, Uр ,
Напряжение комбинированной волны, Uoc 20 кВ
Купить

Что бы узнать цену и купить УЗИП класса I+II+III, обращайтесь к нашим менеджерам.

Мощное двухполюсное УЗИП класса I+II+III коммутирующего типа со сменными рабочими модулями на основе мультиэлектродного и двухэлектродного газонаполненного разрядника и базы для подключения к сети.

УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, по способности ограничения импульсных напряжений, допустимых для изоляции оборудования, соответствует УЗИП класса II и УЗИП класса III.

Устанавливается в пределах 0А(В) – 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты фазного и нулевого проводников от перенапряжений «провод-провод».

Рекомендуемый номинал предохранителя не менее 125 А gL/gG.

УЗИП снабжено

  • визуальным индикатором;
  • контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).

Сертификаты

Декларация о соответствии требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

Технические характеристики


Характеристика
РИФ-Э-I+II+III 255/25 (1+1)
РИФ-Э-I+II+III 255/25 c (1+1)
Класс УЗИП
I+II+III класс
Система заземления
TN-S, TT
Максимальное длительное напряжение перемен. тока АС
255 В
Импульсный ток (10/350 мкс), Iimp
25 кА
Номинальный разрядный ток (8/20 мкс), In
50 кА
Максимальный разрядный ток (8/20 мкс), Imax
75 кА
Уровень напряжения защиты при In, Up
≤1,5 кВ
Время срабатывания, tA
L-N: ≤100 нс, N-PE: ≤100 нс
Диапазон рабочих температур, Tu
От -40С до +80С
Категория исполнения (ГОСТ 14254)
IP 20
Способ монтажа
-
DIN-рейка 35 мм
Сечение подключаемых проводников для клемм дистанционной сигнализации
-
Макс. 1,5 кв. мм
Контакт дистанционной сигнализации
-
Переключающий контакт
Питание контакта дистанционной сигнализации, постоянный ток
-
250 В / 0,1 А; 125 В / 0,2 А; 75 В / 0,5 А
Питание контакта дистанционной сигнализации, переменный ток
-
250 В / 0,5 А
Сечение соединительных проводов
4 кв. мм - 35 кв. мм
Род тока
Переменный ток
Уровень напряжения защиты линия-линия при In, Uр
,
Для защиты
Однофазной сети
Напряжение комбинированной волны, Uoc
20 кВ
Артикул
112 008
112 108
