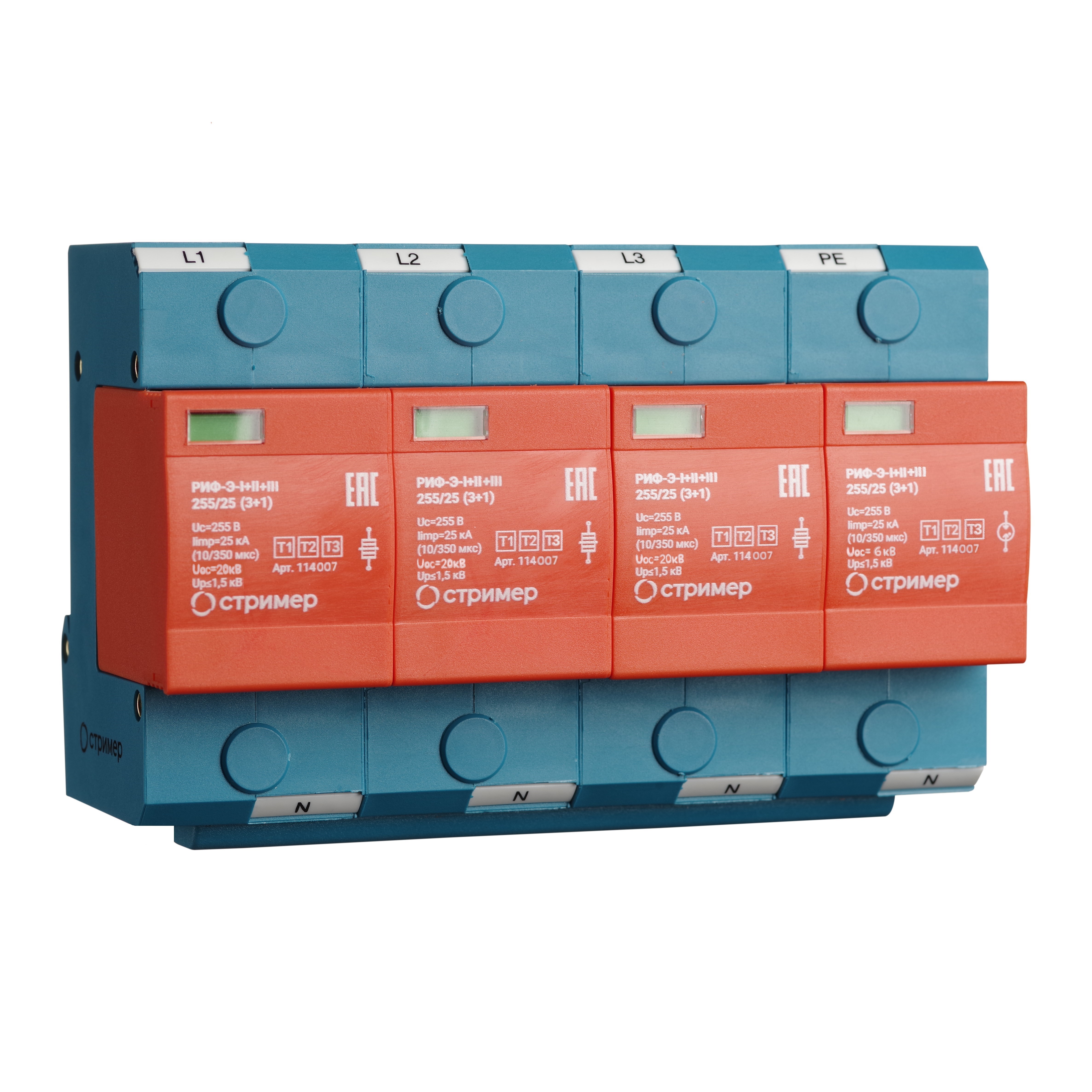

РИФ-Э-I+II+III 255/25 (3+1) / РИФ-Э-I+II+III 255/25 c (3+1)

Артикул 114 007, 114 107

Максимально длительное рабочее напряжение, Uc 255 В

Импульсный ток (10/350 мкс), Limp 25 кА

Номинальный разрядный ток (8/20 мкс), In 50 кА

Напряжение комбинированной волны, Uoc LN - 20 кВ, N-PE - 6 кВ

Уровень напряжения защиты при In, Up ≤1,5 кВ

Купить

Что бы узнать цену и купить УЗИП класса I+II+III, обращайтесь к нашим менеджерам.

Мощное четыреполюсное УЗИП класса I+II+III коммутирующего типа с тремя сменными рабочими модулями на основе мультиэлектродных разрядников, одного сменного модуля на основе двухэлектродного газонаполненного разрядника и базы для подключения к сети.

УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, по способности ограничения импульсных напряжений, допустимых для изоляции оборудования, соответствует УЗИП класса II и УЗИП класса III.

Устанавливается в пределах 0А(В) – 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).

Предназначено для защиты фазных и нулевого проводников по схеме подключения L/N+N/PE («3+1») для защиты от противофазных (провод-провод) перенапряжений.

УЗИП снабжено

визуальным индикатором;
контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).

Сертификаты

Декларация о соответствии требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

Технические характеристики

Наименование параметра		РИФ-Э-I+II+III 255/25 (3+1)	РИФ-Э-I+II+III 255/25 c (3+1)
Тип системы заземления		TN-S, TT
Максимальное длительное рабочее напряжение (L-N)/(N-PE)	Uс	255 В
Импульсный ток (10/350 мкс) (L-N)	Iimp	25 кА
Импульсный ток (10/350 мкс) (N-PE)	Itotal	50 кА
Номинальный разрядный ток (8/20 мкс) (L-N)/(N-PE)	In	50 кА
Максимальный разрядный ток (8/20 мкс) (L-N)/(N-PE)	Imax	75 кА
Уровень напряжения защиты (L-N)/(N-PE)	Uр	≤1.5/≤1.5 кВ
Напряжение комбинированной волны (L-N)/(N-PE)	Uос	20/6 кВ
Время срабатывания (L-N)/(N-PE)	tA	≤100 нс
Способность гашения сопровождающего переменного тока	If	5 кА
Временное перенапряжение (L-N)	UT	355 В/5c
Временное перенапряжение (N-PE)	UT	1200 В/200 мc
Диапазон рабочих температур	Tu	От -40С до +80С
Категория исполнения (ГОСТ 14254)		IP 20

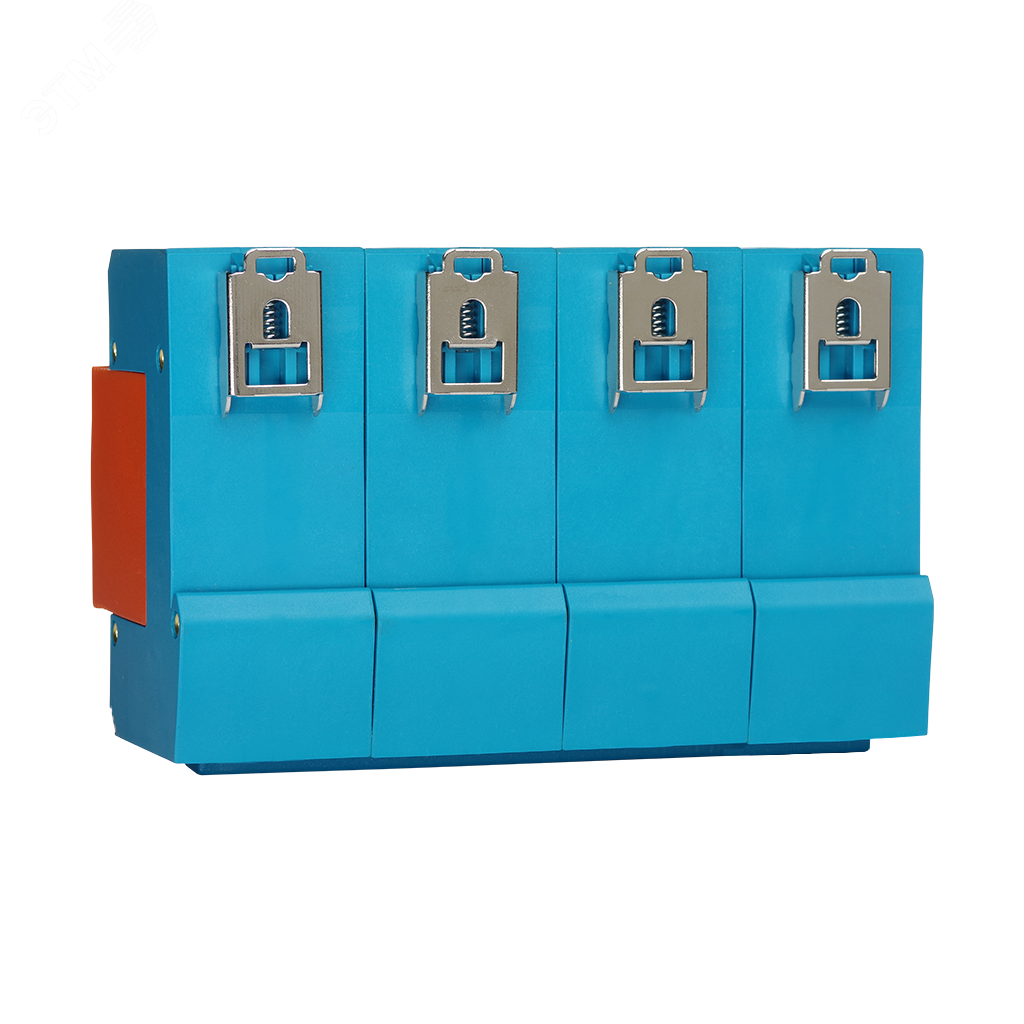

Установка на		DIN-рейка 35 мм
Сечение соединительных проводов		4 мм² - 35 мм²
Контакт дистанционной сигнализации	с	-	Переключающий контакт
Питание контакта дистанционной сигнализации, перем. ток		-	250 В/0,5 А
Питание контакта дистанционной сигнализации, пост. ток		-	250 В/0,1 А; 125 В/0,2 А; 75 В/0,5 А
Сечение подключаемых проводников для клемм дистанционной сигнализации		-	Макс. 1,5 мм²
Артикул		114 007	114 107
