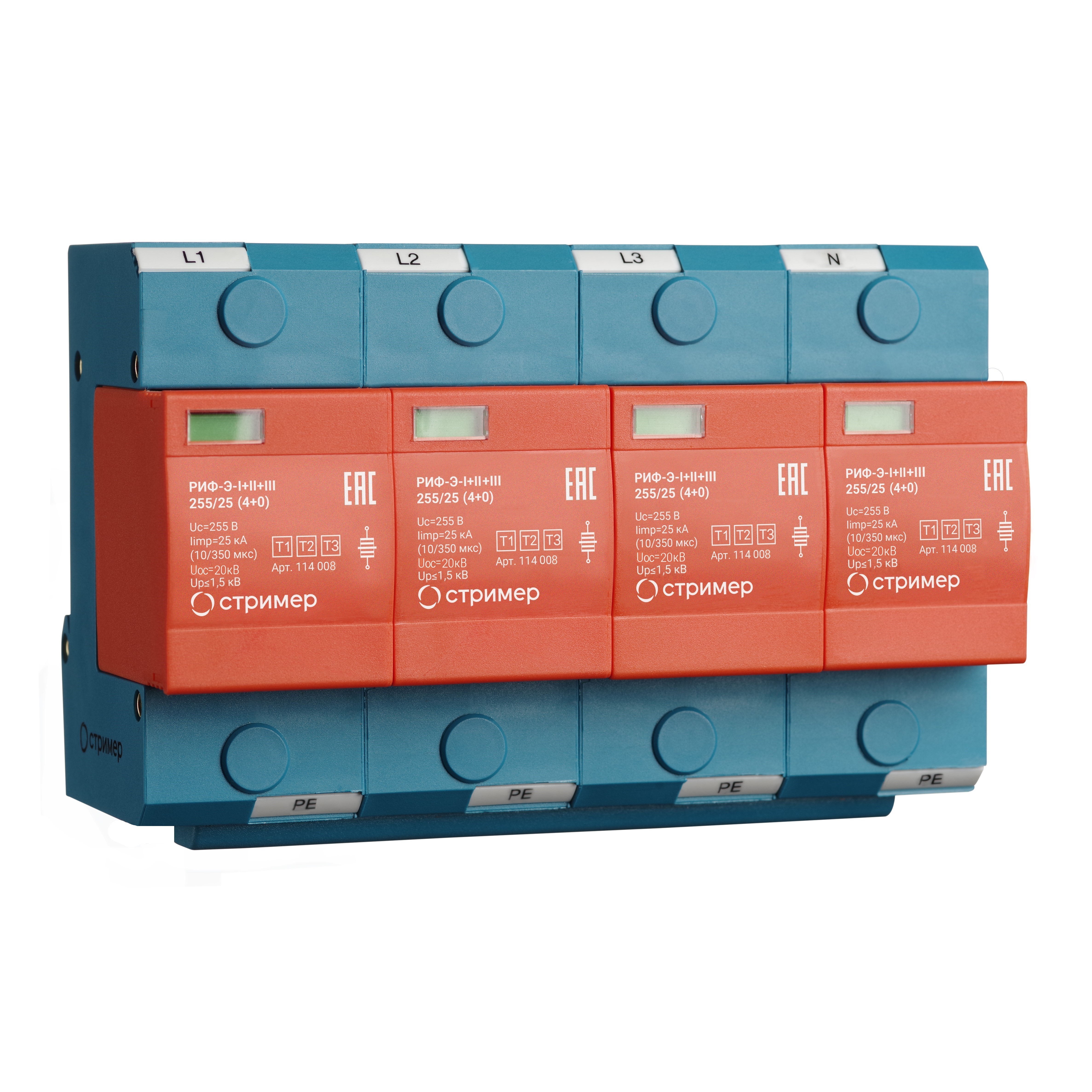

Мощное четыреполюсное УЗИП класса I+II+III коммутирующего типа со сменными рабочими модулями на основе мультиэлектродных газонаполненных разрядников и базы для подключения к сети
УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, по способности ограничения импульсных напряжений, допустимых для изоляции оборудования, соответствует УЗИП класса II и УЗИП класса III.
Устанавливается в пределах 0А(В) – 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).
Предназначено для защиты фазных и нулевого проводников по схеме подключения L/PE+N/PE («4+0») для защиты от синфазных (провод-земля) перенапряжений.
| Наименование параметра | РИФ-Э-I+II+III 255/25 (4+0) | РИФ-Э-I+II+III 255/25 c (4+0) | |
| Тип системы заземления |
|
TN-S, TT |
|
|
Максимальное длительное рабочее напряжение |
Uс |
255 В |
|
|
Импульсный ток (10/350 мкс) (L/N-PE) |
Iimp |
25 кА |
|
|
Импульсный ток суммарный (10/350 мкс) (L1+L2+L3+N-PE) |
Itotal |
100 кА |
|
|
Номинальный разрядный ток (8/20 мкс) (L/N-PE) |
In |
50 кА |
|
|
Максимальный разрядный ток (8/20 мкс) (L/N-PE) |
Imax |
75 кА |
|
|
Уровень напряжения защиты |
Uр |
≤1.5 кВ |
|
| Напряжение комбинированной волны |
Uос |
20 кВ |
|
|
Время срабатывания |
tA |
≤100 нс |
|
|
Способность гашения сопровождающего переменного тока |
If |
5 кА |
|
|
Временное перенапряжение |
UT |
355 В/5c |
|
|
Диапазон рабочих температур |
Tu |
От -40С до +80С |
|
|
Категория исполнения (ГОСТ 14254) |
IP 20 |
||
|

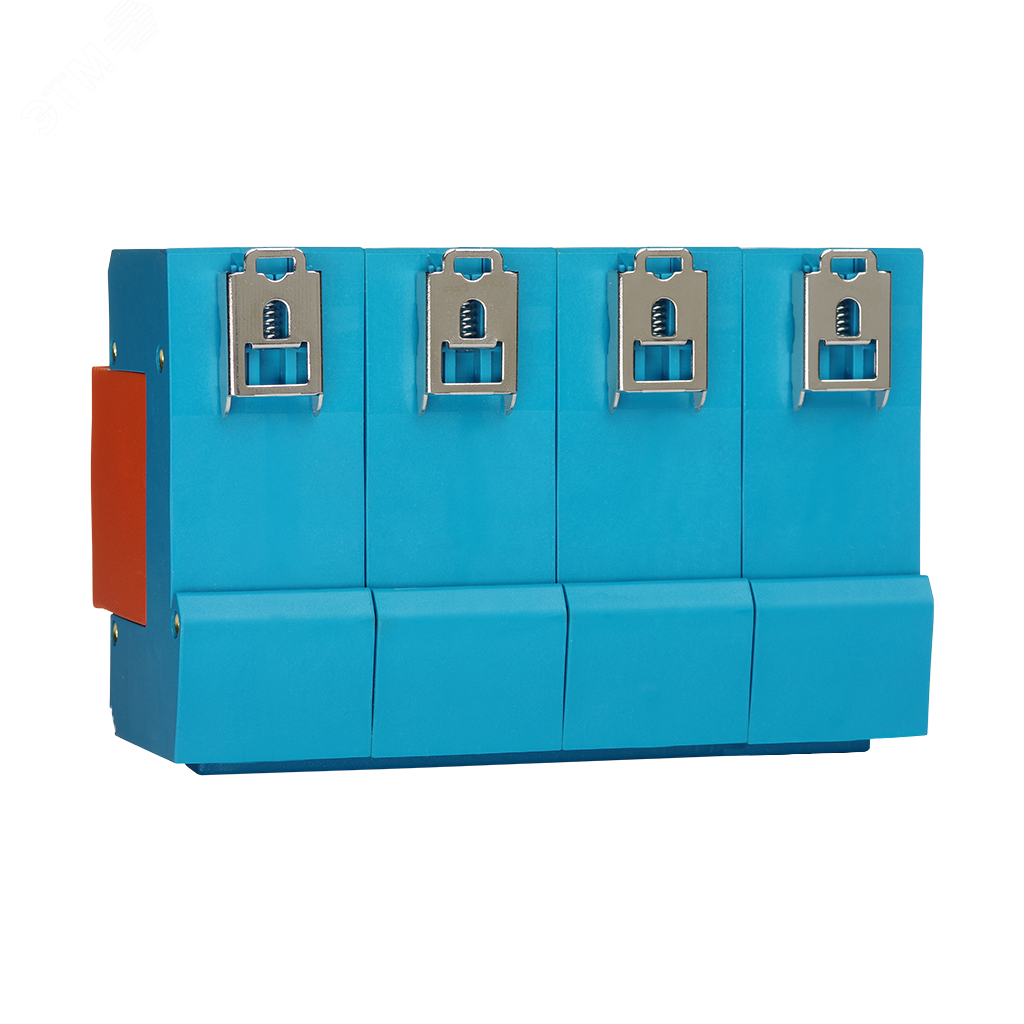

Установка на |
DIN-рейка 35 мм |
||
|
Сечение соединительных проводов |
4 мм2 - 35 мм2 |
||
|
Контакт дистанционной сигнализации |
с |
- |
Переключающий контакт |
|
Питание контакта дистанционной сигнализации, перем. ток |
- |
250 В/0,5 А |
|
|
Питание контакта дистанционной сигнализации, пост. ток |
- |
250 В/0,1 А; 125 В/0,2 А; 75 В/0,5 А |
|
|
Сечение подключаемых проводников для клемм дистанционной сигнализации |
- |
Макс. 1,5 мм2 |
|
|
Артикул |
114 008 |
114 108 | |
