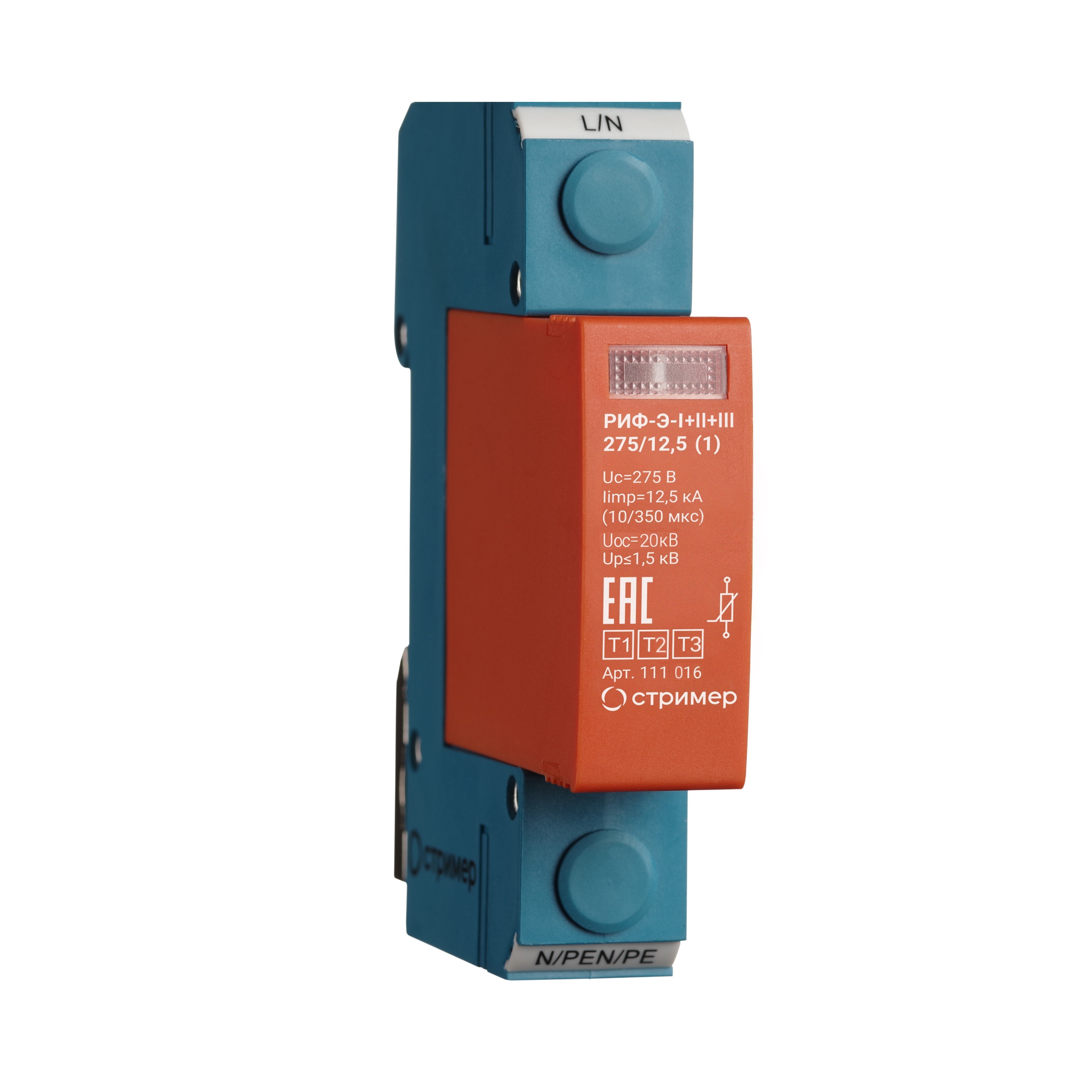

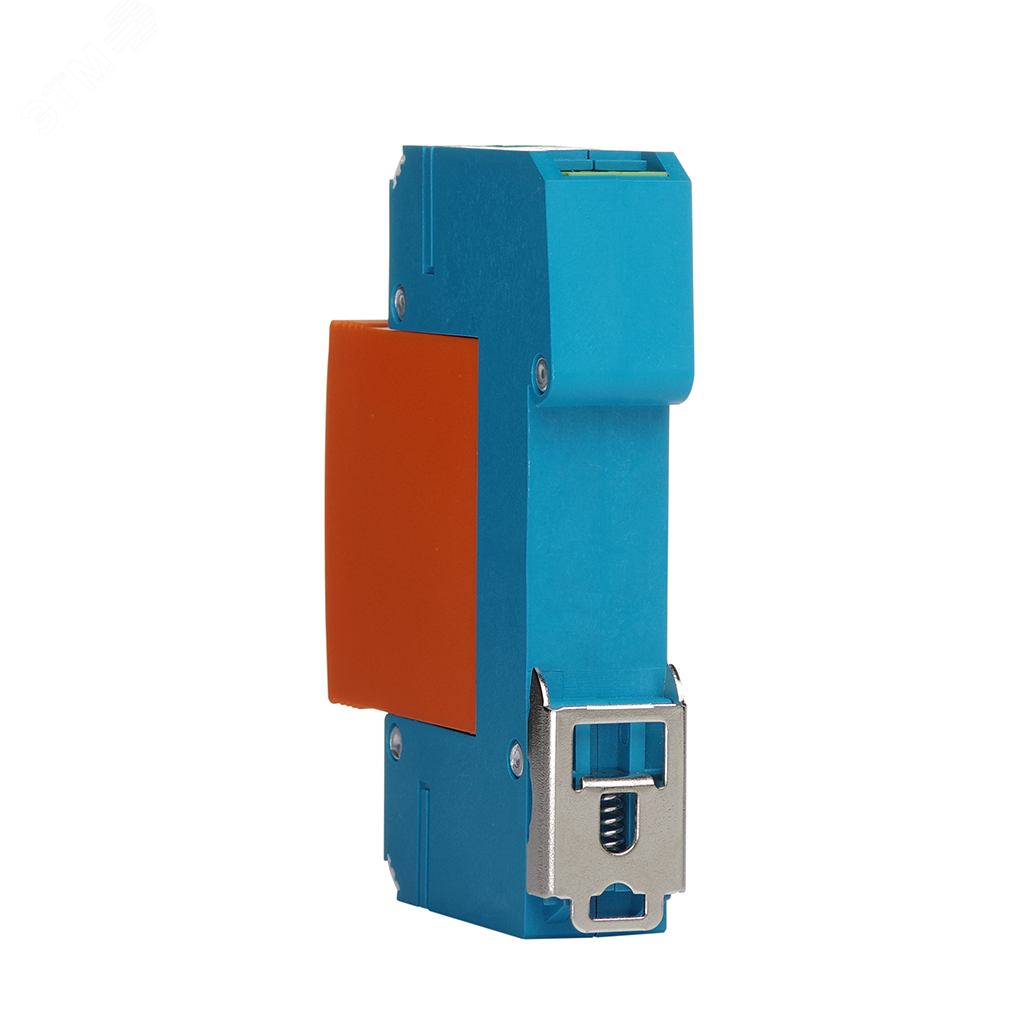

УЗИП РИФ-Э-I+II+III 275/12,5 (1) / РИФ-Э-I+II+III 275/12,5 с (1). Артикул: 111 016, 111 116

111016.jpg 111 005.png ebbda75751cc16bc2ccc8ffb66a9c90c.png

УЗИП РИФ-Э-I+II+III 275/12,5 (1) / РИФ-Э-I+II+III 275/12,5 с (1)

Артикул 111 116, 111 016
Уровень напряжения защиты при In, Up ≤1,5 кВ
Номинальный разрядный ток (8/20 мкс), In 40 кА
Напряжение комбинированной волны, Uoc 20 кВ
Уровень напряжения защиты при limp, Up ≤1,1 кВ
Купить

Что бы узнать цену и купить УЗИП класса I+II+III, обращайтесь к нашим менеджерам.

Однополюсное УЗИП класса I+II+III ограничивающего типа. УЗИП выполнено в виде сменного варисторного модуля и базы для подключения к сети.

УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, по способности ограничения импульсных напряжений, допустимых для изоляции оборудования, соответствует УЗИП класса II и УЗИП класса III.

Применяется для сетей с системой заземления: TN-C, TN-C-S, TN-S, TT.

Предназначено для защиты фазного проводника L/N, L/PEN, L/PE.
Возможно подключение УЗИП для защиты нулевого проводника по схеме N/PE.

Рекомендуемый номинал предохранителя не менее 125 А gL/gG.

УЗИП снабжено

  • терморасцепителем;
  • визуальным индикатором;
  • контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).

Сертификаты

Декларация о соответствии требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

Технические характеристики



Технические характеристики РИФ-Э-I+II+III 275 12,5 (1)
Характеристика
РИФ-Э-I+II+III 275/12,5 с (1)
РИФ-Э-I+II+III 275/12,5 (1)
Класс УЗИП
I+II+III класс
Система заземления
TN-S, TT
Максимальное длительное напряжение перемен. тока АС
275 В
Импульсный ток (10/350 мкс), Iimp
12,5 кА
Номинальный разрядный ток (8/20 мкс), In
40 кА
Максимальный разрядный ток (8/20 мкс), Imax
75 кА
Уровень напряжения защиты при limp, Up
≤1,1 кВ
Уровень напряжения защиты при In, Up
≤1,5 кВ
Время срабатывания, tA
≤25 нс
Диапазон рабочих температур, Tu
От -40С до +80С
Категория исполнения (ГОСТ 14254)
IP 20
Способ монтажа
DIN-рейка 35 мм
-
Сечение подключаемых проводников для клемм дистанционной сигнализации
Макс. 1,5 кв. мм
-
Контакт дистанционной сигнализации
Переключающий контакт
-
Питание контакта дистанционной сигнализации, постоянный ток
250 В / 0,1 А; 125 В / 0,2 А; 75 В / 0,5 А
-
Питание контакта дистанционной сигнализации, переменный ток
250 В / 0,5 А
-
Сечение соединительных проводов
4 кв. мм - 35 кв. мм
Род тока
Переменный ток
Для защиты
Однофазной сети
Напряжение комбинированной волны, Uoc
20 кВ
Артикул
111 116
111 016
