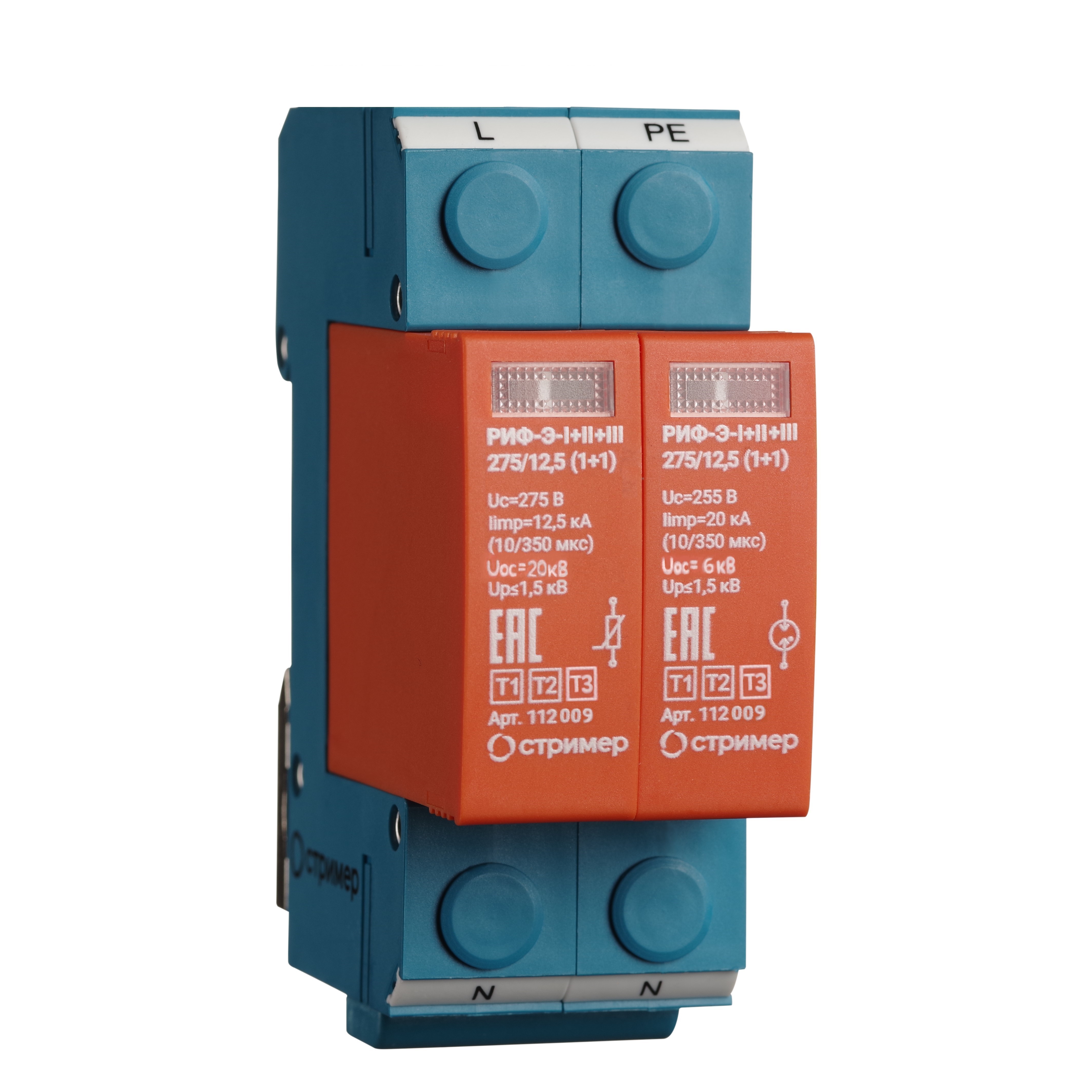

РИФ-Э-I+II+III 275/12,5 (1+1) / РИФ-Э-I+II+III 275/12,5 c (1+1)

Артикул 112 009

Максимально длительное рабочее напряжение, Uc 275 В

Импульсный ток (10/350 мкс), Limp 12,5 кА

Номинальный разрядный ток (8/20 мкс), In 40 кА

Напряжение комбинированной волны, Uoc LN - 20 кВ, N-PE - 6 кВ

Уровень напряжения защиты при In, Up ≤1,5 кВ

Купить

Что бы узнать цену и купить УЗИП класса I+II+III, обращайтесь к нашим менеджерам.

Двухполюсное УЗИП класса I+II+III комбинированного типа.

УЗИП выполнено из одного сменного варисторного модуля, одного сменного модуля с разрядником и базы для подключения к сети.
УЗИП предназначено для защиты оборудования в низковольтных цепях до 1000 В от прямых и отдаленных молниевых разрядов при воздушном или кабельном вводах электропитания.

УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, по способности ограничения импульсных напряжений, допустимых для изоляции оборудования, соответствует УЗИП класса II и УЗИП класса III.

Устанавливается в пределах 0А(В) – 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).

Рекомендуемый номинал предохранителя не менее 125 А gL/gG.

УЗИП снабжено

терморасцепителем;
визуальным индикатором;
контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).

Сертификаты

Декларация о соответствии требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

Технические характеристики

Наименование параметра		РИФ-Э-I+II+III 275/12,5 (1+1)	РИФ-Э-I+II+III 275/12,5 c (1+1)
Тип системы заземления		TN-S, TT
Максимальное длительное рабочее напряжение (L-N)/(N-PE)	Uс	275 В
Импульсный ток (10/350 мкс)(L-N)	Iimp	12,5 кА
Импульсный ток (10/350 мкс)(N-PE)	Itotal	20 кА
Номинальный разрядный ток (8/20 мкс) (L-N)/(N-PE)	In	40 кА
Максимальный разрядный ток (8/20 мкс) (L-N)	Imax	75 кА
Максимальный разрядный ток (8/20 мкс) (N-PE)	Imax	65 кА
Уровень напряжения защиты при Iimp/In (L-N)	Up	≤1,1 кВ / ≤1,5 кВ
Уровень напряжения защиты (N-PE)	Up	≤1.5 кВ
Напряжение комбинированной волны (L-N)/(N-PE)	Uос	20/6 кВ
Время срабатывания (L-N)/(N-PE)	tA	≤25 нс / ≤100 нс
Диапазон рабочих температур	Tu	От -40С до +80С
Категория исполнения (ГОСТ 14254)		IP 20

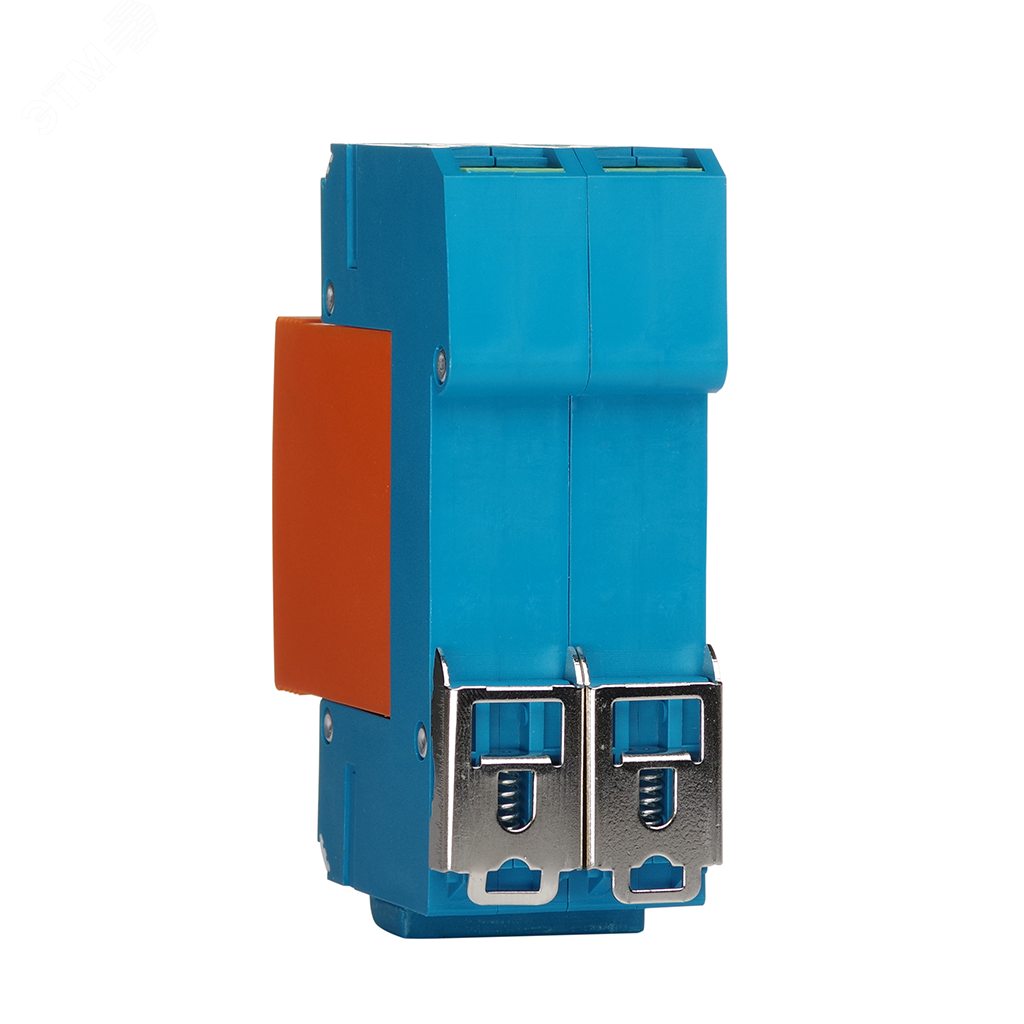

Установка на		DIN-рейка 35 мм
Сечение соединительных проводов		4 мм²- 35 мм²
Контакт дистанционной сигнализации		-	Переключающий контакт
Питание контакта дистанционной сигнализации, перем. ток		-	250 В/0,5 А
Питание контакта дистанционной сигнализации, пост. ток		-	250 В/0,1 А; 125 В/0,2 А; 75 В/0,5 А
Сечение подключаемых проводников для клемм дистанционной сигнализации		-	Макс. 1,5 мм²
Артикул		112 009	112 109
