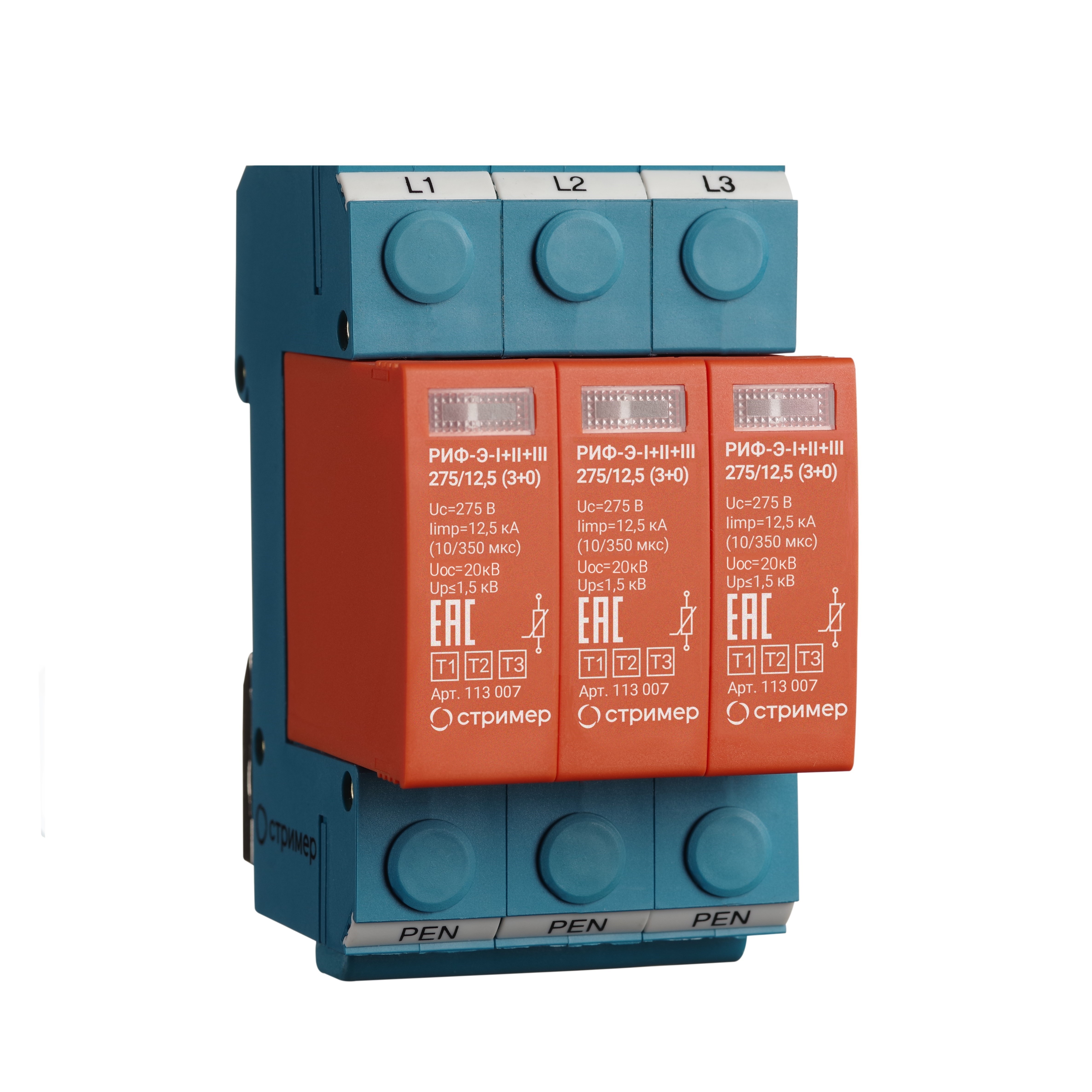

Трехполюсное УЗИП класса I+II+III ограничивающего типа. УЗИП выполнено в виде трех сменных варисторных модулей, и базы для подключения к сети.
УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, по способности ограничения импульсных напряжений, допустимых для изоляции оборудования, соответствует УЗИП класса II и УЗИП класса III.
Устанавливается в пределах 0А(В) – 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).
Рекомендуемый номинал предохранителя не менее 125 А gL/gG.
| Наименование параметра | РИФ-Э-I+II+III 275/12,5 (3+0) | РИФ-Э-I+II+III 275/12,5 c (3+0) | |
|
Тип системы заземления
|
TN-C, TN-C-S | ||
|
Максимальное длительное рабочее напряжение |
Uс |
275 В |
|
|
Импульсный ток (10/350 мкс) (L-PEN) |
Iimp |
12,5 кА |
|
|
Импульсный ток суммарный (10/350 мкс) (L+L1+L2+L3-PEN) |
Itotal |
37,5 кА |
|
|
Номинальный разрядный ток (8/20 мкс)(L-PEN) |
In |
40 кА |
|
|
Максимальный разрядный ток (8/20 мкс)(L-PEN) |
Imax |
75 кА |
|
| Уровень напряжения защиты при Iimp (L-PEN) |
Up |
≤1,1 кВ | |
|
Уровень напряжения защиты при In (L-PEN) |
Up |
≤1.5 кВ |
|
| Напряжение комбинированной волны |
Uос |
20 кВ |
|
|
Время срабатывания (L-PEN) |
tA |
≤25 нс |
|
|
Диапазон рабочих температур |
Tu |
От -40С до +80С |
|
|
Категория исполнения (ГОСТ 14254) |
IP 20 |
||
|
Установка на |
DIN-рейка 35 мм |
||
|
Сечение соединительных проводов |
4 мм2 - 35 мм2 |
||
|

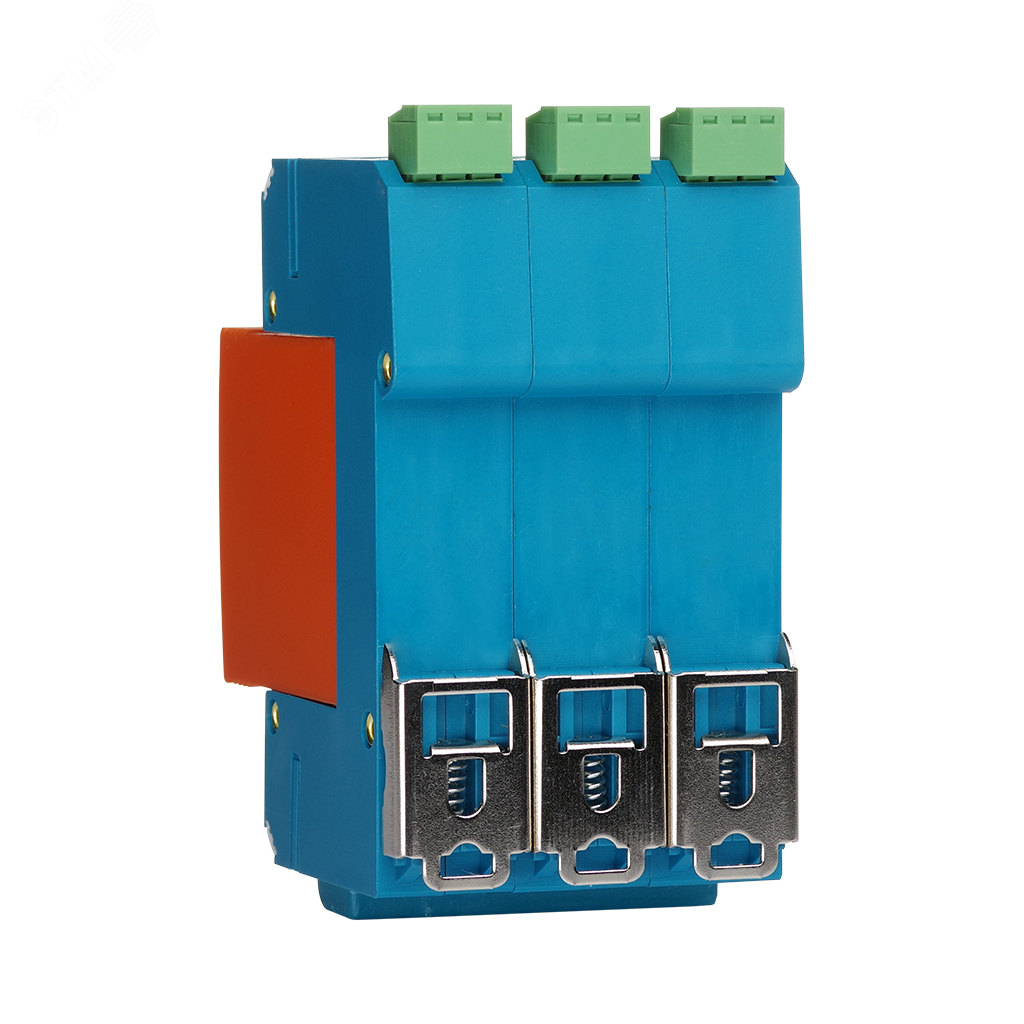

Контакт дистанционной сигнализации |
- |
Переключающий контакт |
|
|
Питание контакта дистанционной сигнализации, перем. ток |
- |
250 В/0,5 А |
|
|
Питание контакта дистанционной сигнализации, пост. ток |
- |
250 В/0,1 А; 125 В/0,2 А; 75 В/0,5 А |
|
|
Сечение подключаемых проводников для клемм дистанционной сигнализации |
- |
Макс. 1,5 мм2 |
|
|
Артикул |
113 007 |
113 107 |
|
