УЗИП РИФ-Э-I+II 275/12,5 с (3+1) РИФ-Э-I+II 275/12,5 (3+1). Артикул: 114 103, 114 003

114 103.jpg 114 103.png 114 103 2.jpg 405618cb-e42d-49be-96f9-b9299bc40ac6.png

УЗИП РИФ-Э-I+II 275/12,5 с (3+1) РИФ-Э-I+II 275/12,5 (3+1)

Артикул 114 003, 114 103
Уровень напряжения защиты при In, Up ≤1,5 кВ
Номинальный разрядный ток (8/20 мкс), In 40 кА
Уровень напряжения защиты при limp, Up ≤1,1 кВ
Купить

Что бы узнать цену и купить УЗИП класса I+II, обращайтесь к нашим менеджерам.

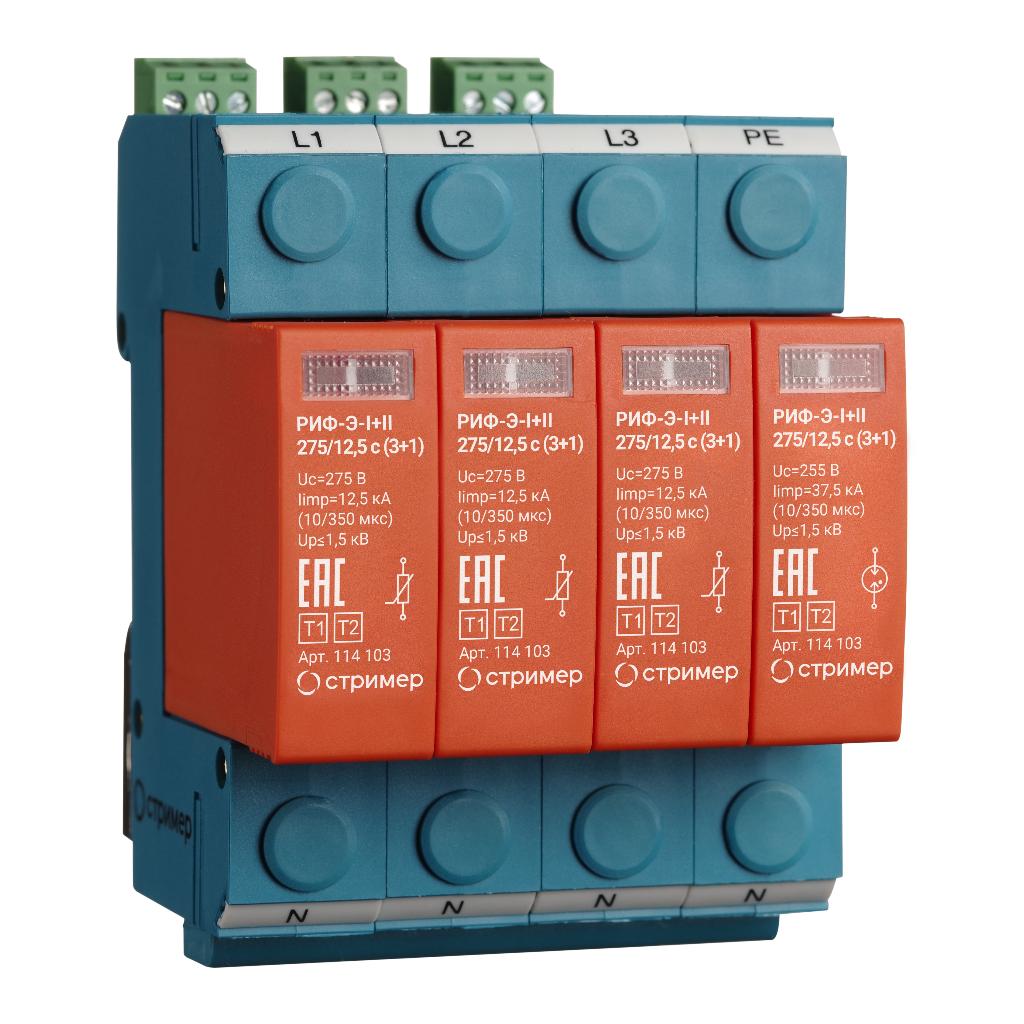

Четырехполюсное УЗИП класса I+II комбинированного типа. УЗИП выполнено из трех варисторных модулей, и одного модуля с разрядником и базы для подключения к сети.

УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, а по способности ограничения импульсных напряжений, допустимых для изоляции оборудования, соот- ветствует УЗИП класса II.

Устанавливается в пределах 0А(В) – 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).

Предназначено для защиты фазных и нулевого проводников L/N, N/PE от перенапряжений «провод-провод».

Рекомендуемый номинал предохранителя не менее 125 А gL/gG.

УЗИП снабжено

  • терморасцепителем;
  • визуальным индикатором;
  • контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).

Сертификаты

Декларация о соответствии требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

Технические характеристики

Технические характеристики РИФ-Э-I+II 275_12,5 с (3+1) и
РИФ-Э-I+II 275_12,5 (3+1)
Технические характеристики УЗИП РИФ-Э-I+II 275/12,5 с (3+1), РИФ-Э-I+II 275/12,5 (3+1)
Характеристика
РИФ-Э-I+II 275/12,5 (3+1)
РИФ-Э-I+II 275/12,5 с (3+1)
Класс УЗИП
I+II класс
Система заземления
TN-S, TT
Максимальное длительное напряжение перемен. тока АС
275 В
Импульсный ток (10/350 мкс), Iimp
12,5 кА
Номинальный разрядный ток (8/20 мкс), In
40 кА
Максимальный разрядный ток (8/20 мкс), Imax
75 кА
Уровень напряжения защиты при limp, Up
≤1,1 кВ
Уровень напряжения защиты при In, Up
≤1,5 кВ
Время срабатывания, tA
L-N: ≤25 нс, N-PE: ≤100 нс
Диапазон рабочих температур, Tu
От -40С до +80С
Категория исполнения (ГОСТ 14254)
IP 20

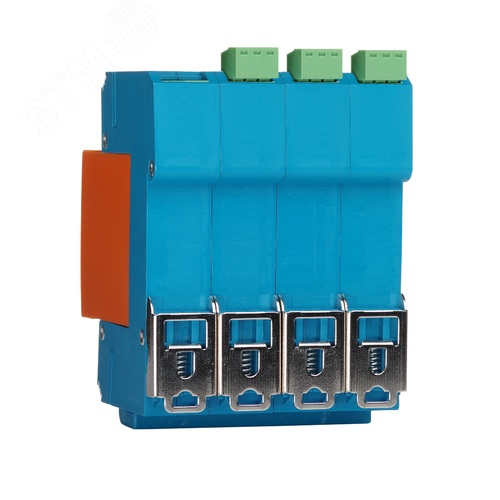

Способ монтажа
-
DIN-рейка 35 мм
Сечение подключаемых проводников для клемм дистанционной сигнализации
-
Макс. 1,5 кв. мм
Контакт дистанционной сигнализации
-
Переключающий контакт
Питание контакта дистанционной сигнализации, постоянный ток
-
250 В / 0,1 А; 125 В / 0,2 А; 75 В / 0,5 А
Питание контакта дистанционной сигнализации, переменный ток
-
250 В / 0,5 А
Сечение соединительных проводов
4 кв. мм - 35 кв. мм
Род тока
Переменный ток
Для защиты
Трёхфазной сети
Артикул
114 003
114 103
