УЗИП РИФ-Э-I+II+III 275/12,5 (3+1) / РИФ-Э-I+II+III 275/12,5 с (3+1). Артикул: 114 009, 114 109

114009.jpg 114 103.png 114 103 2.jpg

УЗИП РИФ-Э-I+II+III 275/12,5 (3+1) / РИФ-Э-I+II+III 275/12,5 с (3+1)

Артикул 114 109, 114 009
Уровень напряжения защиты при In, Up ≤1,5 кВ
Номинальный разрядный ток (8/20 мкс), In 40 кА
Напряжение комбинированной волны, Uoc LN - 20 кВ, N-PE - 6 кВ
Уровень напряжения защиты при limp, Up ≤1,1 кВ
Купить

Что бы узнать цену и купить УЗИП класса I+II+III, обращайтесь к нашим менеджерам.

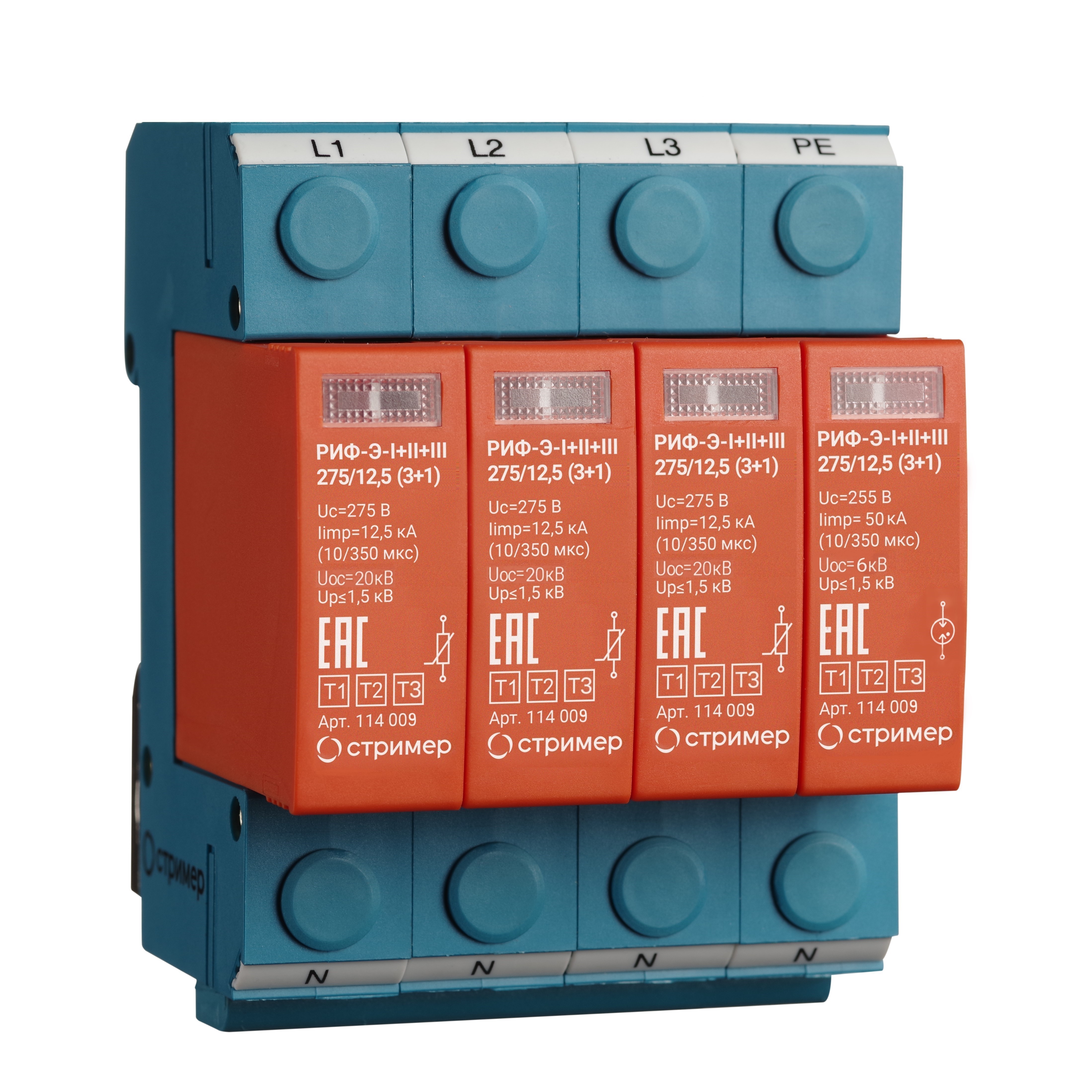

Четырехполюсное УЗИП класса I+II+III комбинированного типа. УЗИП выполнено из трех варисторных модулей, и одного модуля с разрядником и базы для подключения к сети.

УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, по способности ограничения импульсных напряжений, допустимых для изоляции оборудования, соответствует УЗИП класса II и УЗИП класса III.

Устанавливается в пределах 0А(В) – 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).

Предназначено для защиты фазных и нулевого проводников по схеме подключения L/N+N/PE («3+1») для защиты от противофазных (провод-провод) перенапряжений .

Рекомендуемый номинал предохранителя не менее 125 А gL/gG.

УЗИП снабжено

  • терморасцепителем;
  • визуальным индикатором;

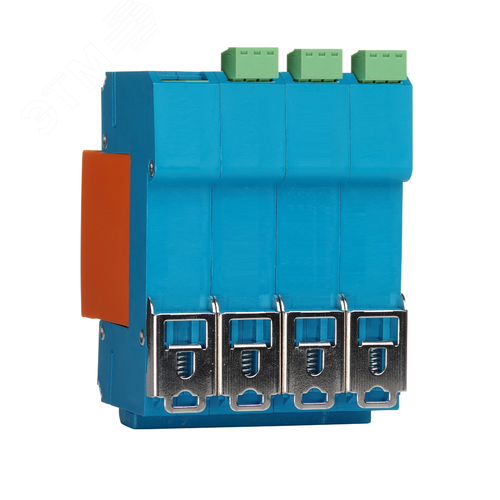

  • контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).

Сертификаты

Декларация о соответствии требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

Технические характеристики

Характеристика
РИФ-Э-I+II+III 275/12,5 с (3+1)
РИФ-Э-I+II+III 275/12,5 (3+1)
Класс УЗИП
I+II+III класс
Система заземления
TN-S, TT
Максимальное длительное напряжение перемен. тока АС
275 В
Импульсный ток (10/350 мкс), Iimp
12,5 кА
Номинальный разрядный ток (8/20 мкс), In
40 кА
Максимальный разрядный ток (8/20 мкс), Imax
75 кА
Уровень напряжения защиты при limp, Up
≤1,1 кВ
Уровень напряжения защиты при In, Up
≤1,5 кВ
Время срабатывания, tA
L-N: ≤25 нс, N-PE: ≤100 нс
Диапазон рабочих температур, Tu
От -40С до +80С
Категория исполнения (ГОСТ 14254)
IP 20
Способ монтажа
DIN-рейка 35 мм
-
Сечение подключаемых проводников для клемм дистанционной сигнализации
Макс. 1,5 кв. мм
-
Контакт дистанционной сигнализации
Переключающий контакт
-
Питание контакта дистанционной сигнализации, постоянный ток
250 В / 0,1 А; 125 В / 0,2 А; 75 В / 0,5 А
-
Питание контакта дистанционной сигнализации, переменный ток
250 В / 0,5 А
-
Сечение соединительных проводов
4 кв. мм - 35 кв. мм
Род тока
Переменный ток
Для защиты
Трёхфазной сети
Напряжение комбинированной волны, Uoc
LN - 20 кВ, N-PE - 6 кВ
Артикул
114 109
114 009
