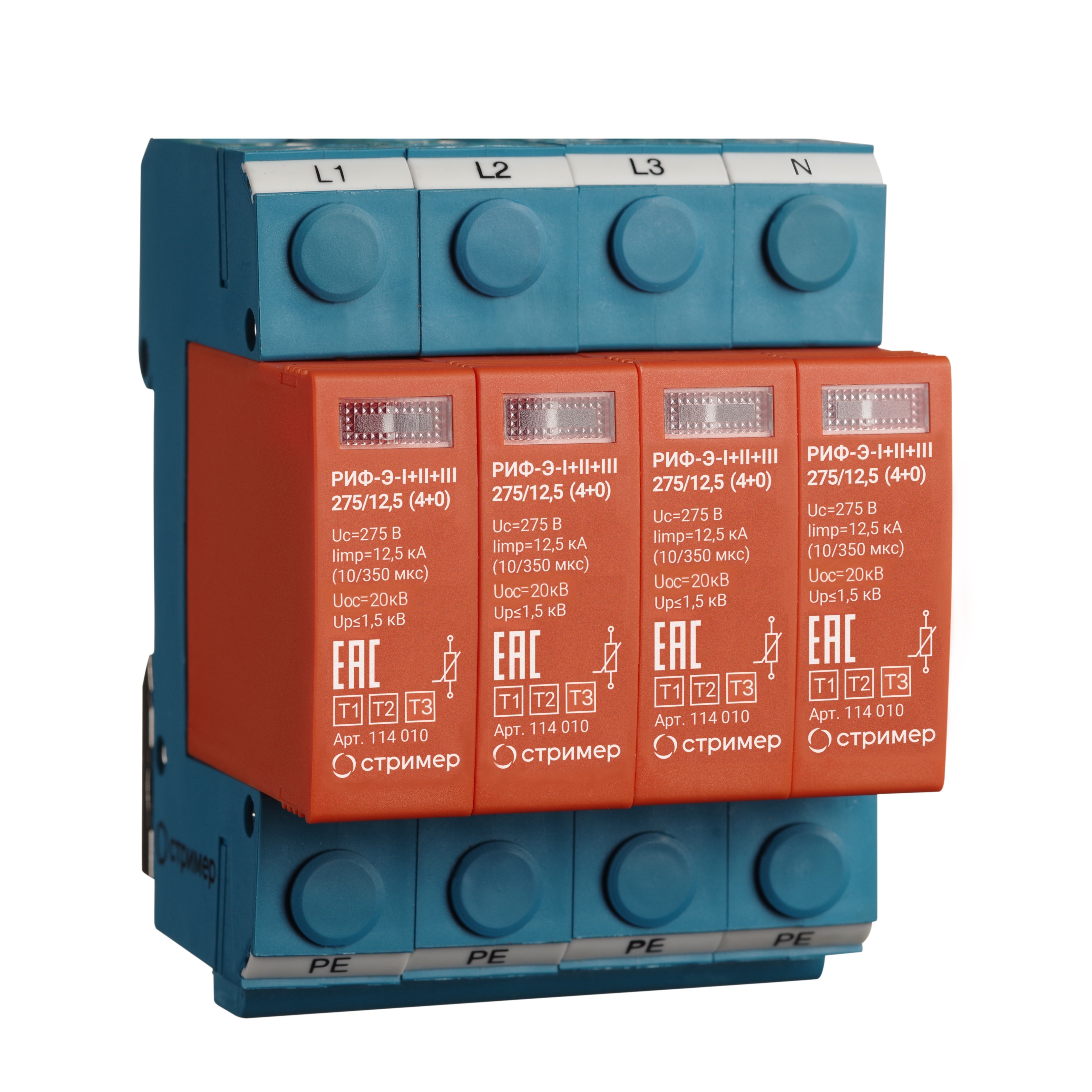

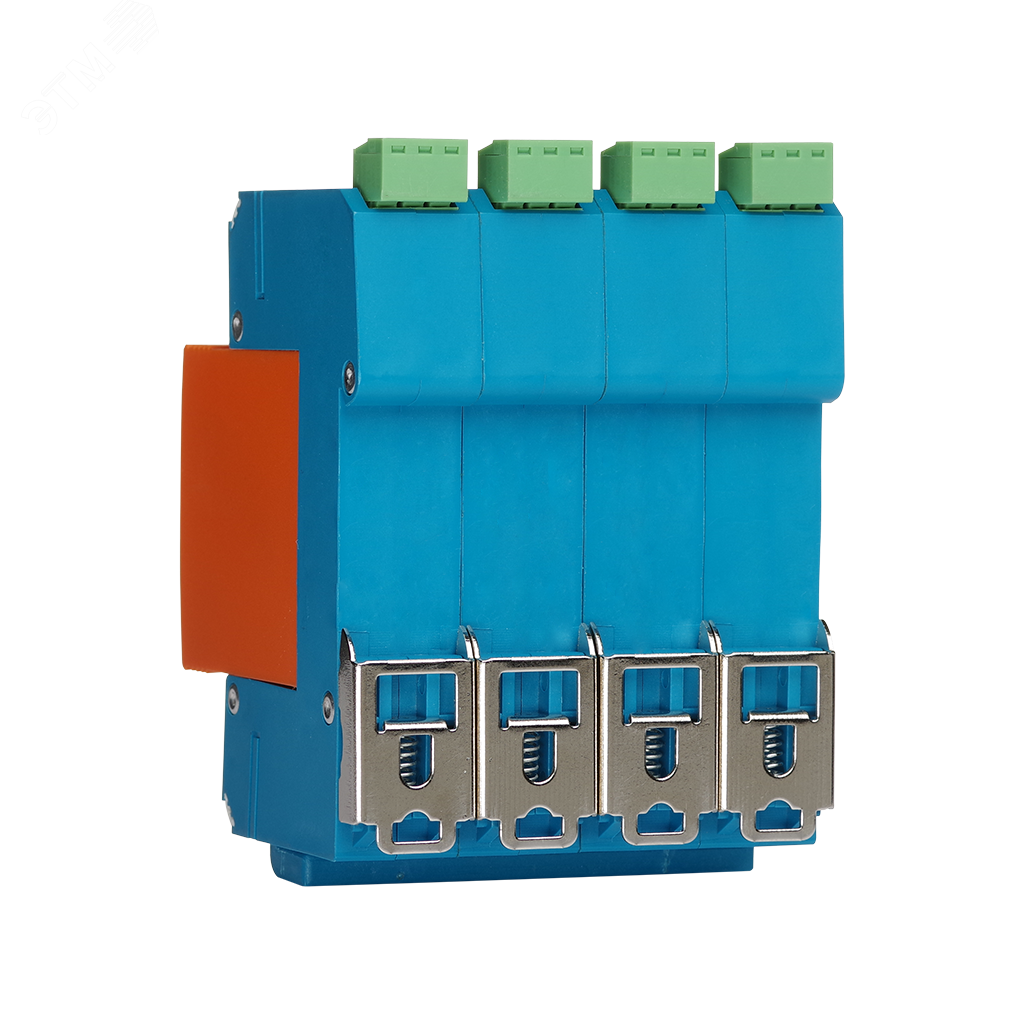

Четырехполюсное УЗИП класса I+II+III ограничивающего типа. УЗИП выполнено в виде четырех сменных варисторных модулей и базы для подключения к сети.
УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, по способности ограничения импульсных напряжений, допустимых для изоляции оборудования, соответствует УЗИП класса II и УЗИП класса III.
Устанавливается в пределах 0А(В) – 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).
Предназначено для защиты фазных и нулевого проводников по схеме подключения L/PE+N/PE («4+0») для защиты от синфазных (провод-земля) перенапряжений.
Рекомендуемый номинал предохранителя не менее 125 А gL/gG.
| Наименование параметра | РИФ-Э-I+II+III 275/12,5 (4+0) | РИФ-Э-I+II+III 275/12,5 c (4+0) | |
|
Тип системы заземления |
TN-S, TT | ||
| Максимальное длительное рабочее напряжение |
Uc |
275 В | |
|
Импульсный ток |
Iimp | 12,5 кА | |
|
Импульсный ток суммарный (10/350 мкс) |
Itotal | 50 кА | |
|
Номинальный разрядный ток (8/20 мкс) (L-N) |
In | 40 кА | |
|
Максимальный разрядный ток (8/20 мкс) (L-N)/ (N-PE) |
Imax | 75 кА | |
|
Уровень напряжения защиты при Iimp (L/N-PE) |
Up |
≤1,1 кВ |
|
|
Уровень напряжения защиты при In (L/N-PE) |
Up | ≤1.5 кВ | |
| Напряжение комбинированной волны |
Uос |
20 кВ |
|
| Время срабатывания | ta | ≤25 нс | |
| Диапазон рабочих температур | Tu | От -40С до +80С | |
|
Категория исполнения (ГОСТ 14254) |
IP 20 |
||
| Установка на |
DIN-рейка 35 мм2 |
||
| Сечение соединительных проводов | 4 мм2 - 35 мм2 | ||
|
Контакт дистанционной сигнализации |
- | Переключающий контакт | |
| Питание контакта дистанционной сигнализации, перем.ток | - | 250 В/0,5 А | |
| Питание контакта дистанционной сигнализации, пост.ток | - |
250В/0,1А; 125В/0,2А; 75В/0,5А |
|
| Сечение подключаемых проводников для клемм дистанционной сигнализации | - | Макс. 1,5 мм2 | |
| Артикул | 114 010 |
114 110 |
|
