Мощное двухполюсное УЗИП класса I+II+III коммутирующего типа со сменными рабочими модулями на основе мультиэлектродного и двухэлектродного газонаполненного разрядника и базы для подключения к сети.
УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, по способности ограничения импульсных напряжений, допустимых для изоляции оборудования, соответствует УЗИП класса II и УЗИП класса III.
Устанавливается в пределах 0А(В) – 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).
Предназначено для защиты фазного и нулевого проводников от перенапряжений «провод-провод».
Рекомендуемый номинал предохранителя не менее 125 А gL/gG.
УЗИП снабжено
-
визуальным индикатором;
-
контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).
Характеристика

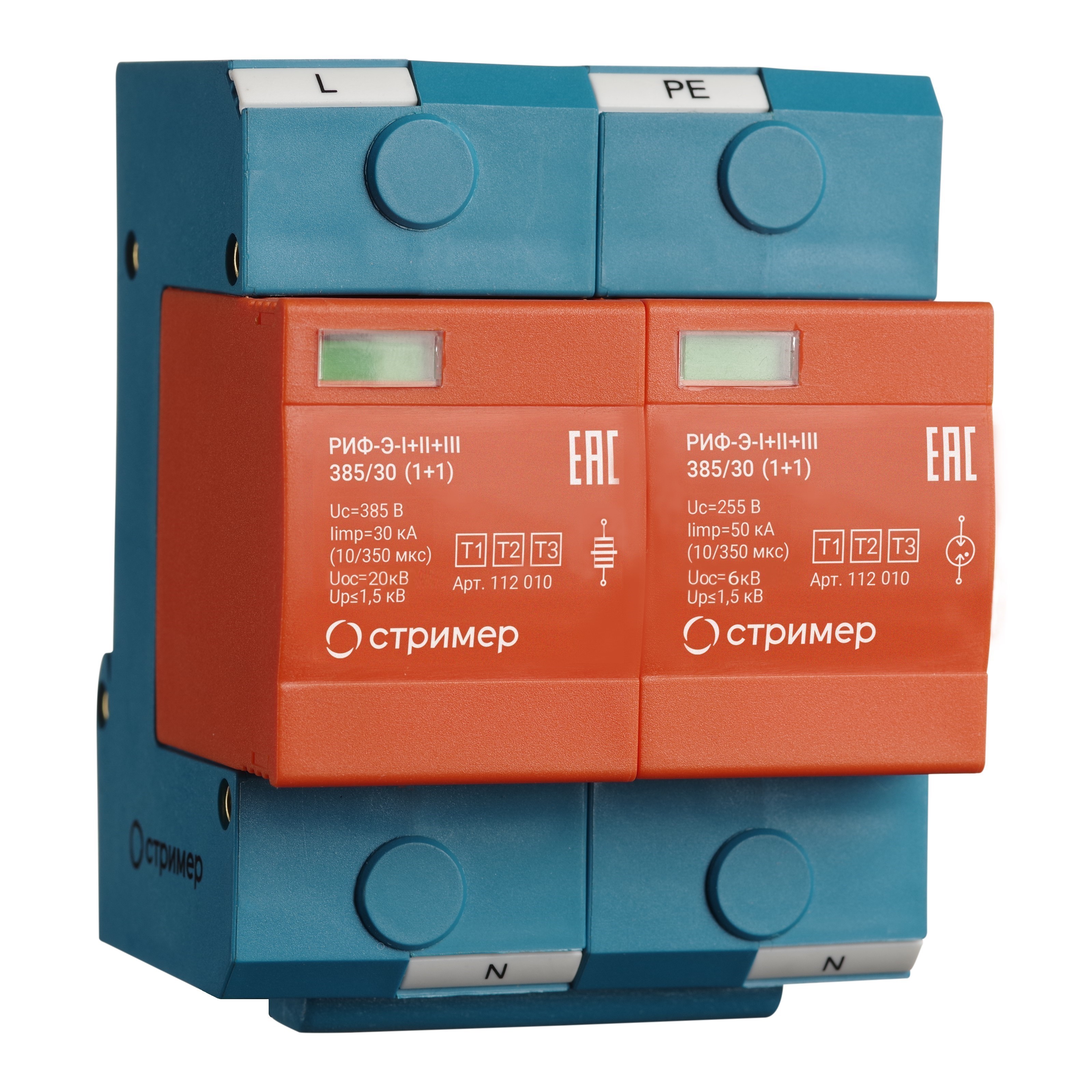

РИФ-Э-I+II+III 385/30 (1+1)
РИФ-Э-I+II+III 385/30 с (1+1)
Артикул
112 010
112 110
Импульсный ток (10/350 мкс), Iimp
30 кА
Класс УЗИП
I+II+III класс
Система заземления
TN-S, TT
Максимальное длительное напряжение перемен. тока АС
385 В
Номинальный разрядный ток (8/20 мкс), In
50 кА
Максимальный разрядный ток (8/20 мкс), Imax
75 кА
Уровень напряжения защиты при In, Up
≤1,5 кВ
Время срабатывания, tA
≤100 нс
Диапазон рабочих температур, Tu
От -40С до +80С
Категория исполнения (ГОСТ 14254)
IP 20
Способ монтажа
-
DIN-рейка 35 мм
Сечение подключаемых проводников для клемм дистанционной сигнализации
-
Макс. 1,5 кв. мм
Контакт дистанционной сигнализации
-
Переключающий контакт
Питание контакта дистанционной сигнализации, постоянный ток
-
250 В / 0,1 А; 125 В / 0,2 А; 75 В / 0,5 А
Питание контакта дистанционной сигнализации, переменный ток
-
250 В / 0,5 А
Сечение соединительных проводов
4 кв. мм - 35 кв. мм
Род тока
Переменный ток
Для защиты
Однофазной сети
Напряжение комбинированной волны, Uoc
LN - 20 кВ, N-PE - 6 кВ
