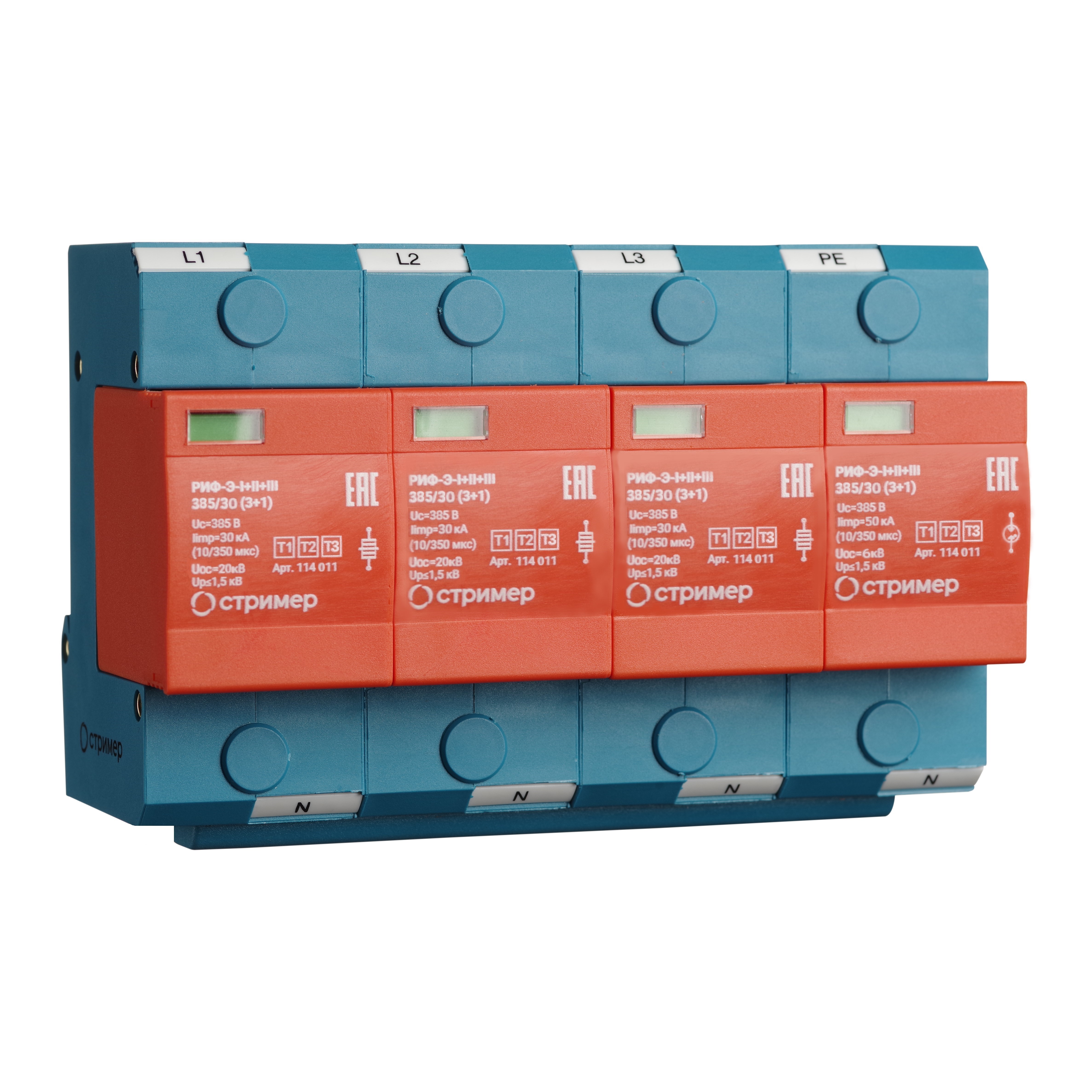

РИФ-Э-I+II+III 385/30 (3+1) / РИФ-Э-I+II+III 385/30 с (3+1)

Артикул 114 011, 114 111

Максимально длительное рабочее напряжение, Uc 385 В

Импульсный ток (10/350 мкс), Limp 30 кА

Номинальный разрядный ток (8/20 мкс), In 50 кА

Напряжение комбинированной волны, Uoc LN - 20 кВ, N-PE - 6 кВ

Уровень напряжения защиты при In, Up ≤1,5 кВ

Купить

Что бы узнать цену и купить УЗИП класса I+II+III, обращайтесь к нашим менеджерам.

Мощное четырехполюсное УЗИП класса I+II+III коммутирующего типа со сменными рабочими модулями на основе мультиэлектродного и двухэлектродного газонаполненного разрядника и базы для подключения к сети.

УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, по способности ограничения импульсных напряжений, допустимых для изоляции оборудования, соответствует УЗИП класса II и УЗИП класса III.

Устанавливается в пределах 0А(В) – 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).

Предназначено для защиты фазных и нулевого проводников по схеме подключения L/N+N/PE («3+1») для защиты от противофазных (провод-провод) перенапряжений.

Рекомендуемый номинал предохранителя не менее 125 А gL/gG.

УЗИП снабжено

визуальным индикатором;
контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).

Сертификаты

Декларация о соответствии требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

Технические характеристики

Наименование параметра		РИФ-Э-I+II+III 385/30 (3+1)	РИФ-Э-I+II+III 385/30 c (3+1)
Тип системы заземления		TN-S, TT
Максимальное длительное рабочее напряжение (L-N)/(N-PE)	U_C	385/255 В
Импульсный ток (10/350 мкс) (L-N)	I_imp	30 кА
Импульсный ток (10/350 мкс) (N-PE)	I_imp	50 кА
Номинальный̆ разрядный̆ ток (8/20 мкс) (L-N)/(N-PE)	I_n	50 кА
Максимальный̆ разрядный̆ ток (8/20 мкс) (L-N)/(N-PE)	I_max	75 кА
Уровень напряжения защиты (L-N)/(N-PE)	U_p	≤1,5 кВ
Напряжение комбинированной волны (L-N)/(N-PE)	Uос	20/6 кВ
Способность гашения сопровождающего тока	I_f	5 кА
Время срабатывания (L-N)/(N-PE)	t_a	≤100 нс
Диапазон рабочих температур	T_u	От -40°С до +80°С
Категория исполнения (ГОСТ 14254)		IP 20
Способ монтажа		DIN-рейка 35 мм
Сечение подключаемых проводников		4 мм² -35 мм²
Контакт дистанционной сигнализации	с	-	Переключающий контакт
Питание контакта дистанционной сигнализации, перем. ток		-	250 В/0,5 А
Питание контакта дистанционной сигнализации, пост. ток		-	250 В/0,1 А; 125 В/0,2 А; 75 В/0,5 А
Сечение подключаемых проводников для клемм дистанционной сигнализации		-	Макс. 1,5 мм²
Артикул		114 011	114 111
