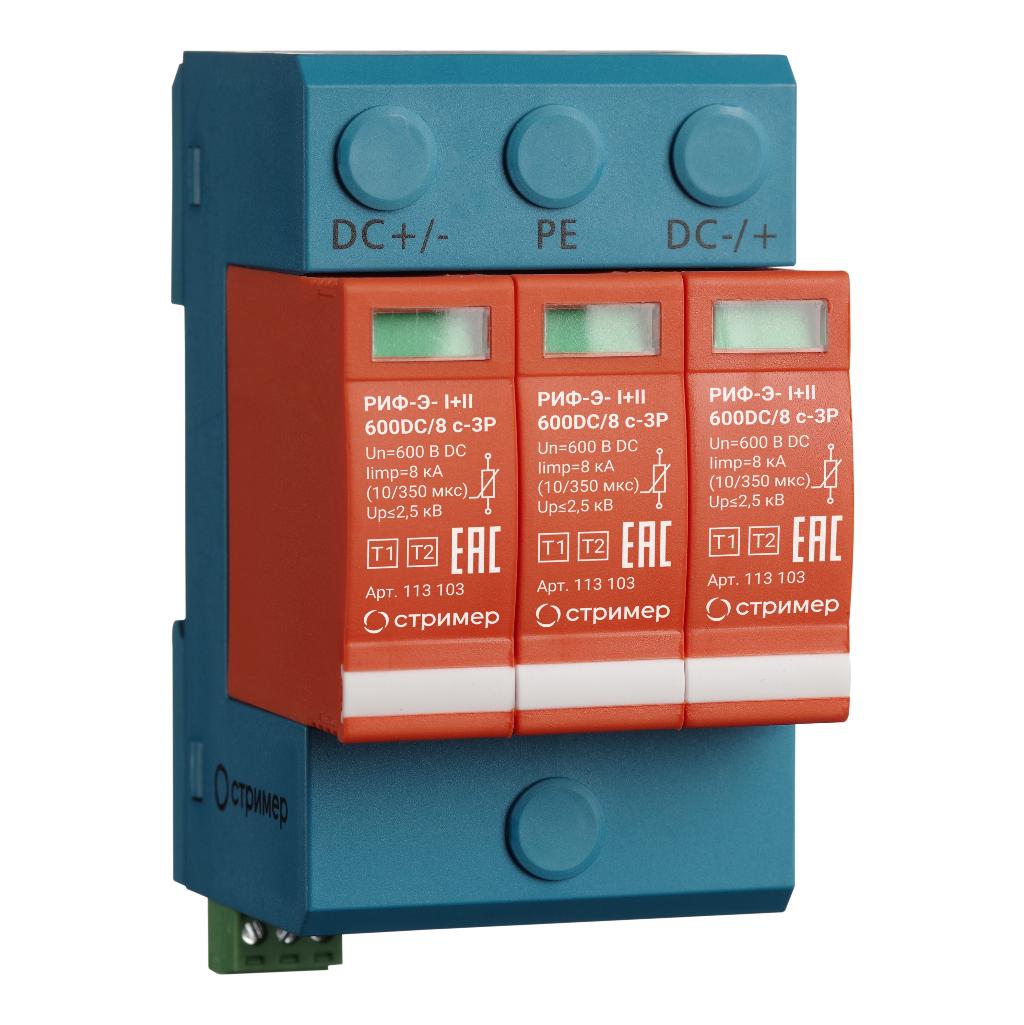

Трёхполюсное УЗИП класса I+II ограничивающего типа.
УЗИП выполнено из трёх сменных варисторных модулей и базы для подключения к сети.
УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, а по способности ограничения импульсных напряжений, допустимых для изоляции оборудования, соответствует УЗИП класса II.
Устанавливается в пределах 0А(В) – 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122.
Предназначено для защиты двухпроводной системы постоянного тока.
УЗИП снабжено:
| Наименование параметра | РИФ-Э-I+II 600DC/8–3P | РИФ-Э-I+II 600DC/8с–3P | |
|
Номинальное рабочее напряжение DC |
Un |
600 В |
|
|
Максимальное длительное рабочее напряжение DC |
Uс |
720 В |
|
|
Импульсный ток (10/350 мкс) на полюс |
Iimp |
8 кА |
|
|
Импульсный ток суммарный (10/350 мкс) (DC +/- → PE) |
Itotal |
16 кА |
|
|
Номинальный̆ разрядный̆ ток (8/20 мкс) |
In |
20 кА |
|
|
Максимальный̆ разрядный̆ ток (8/20 мкс) |
Imax | 40 кА | |
| Допустимый ток короткого замыкания | Isc | 1000 А | |
| Уровень напряжения защиты при In | Up | ≤ 2,5 кВ | |
| Время срабатывания | ta | ≤25 нс | |
| Диапазон рабочих температур | Tu | от -40°С до +80°С | |
|
Категория исполнения |
IP20 | ||
| Способ монтажа | DIN-рейка 35 мм | ||
| Сечение подключаемых проводников |
4 мм2 -35 мм2 |
||
| Контакт дистанционной сигнализации | с | - | Переключающий контакт |
| Питание контакта дистанционной сигнализации, перем. ток | - | 250 В/0,5 А | |
| Питание контакта дистанционной сигнализации, пост. ток | - |
250 В/0,1 А; 125 В/0,2 А; 75 В/0,5 А |
|
|
Сечение подключаемых проводников для клемм дистанционной сигнализации |
- | Макс. 1,5 мм2 | |
| Артикул | 113 003 | 113 103 | |
