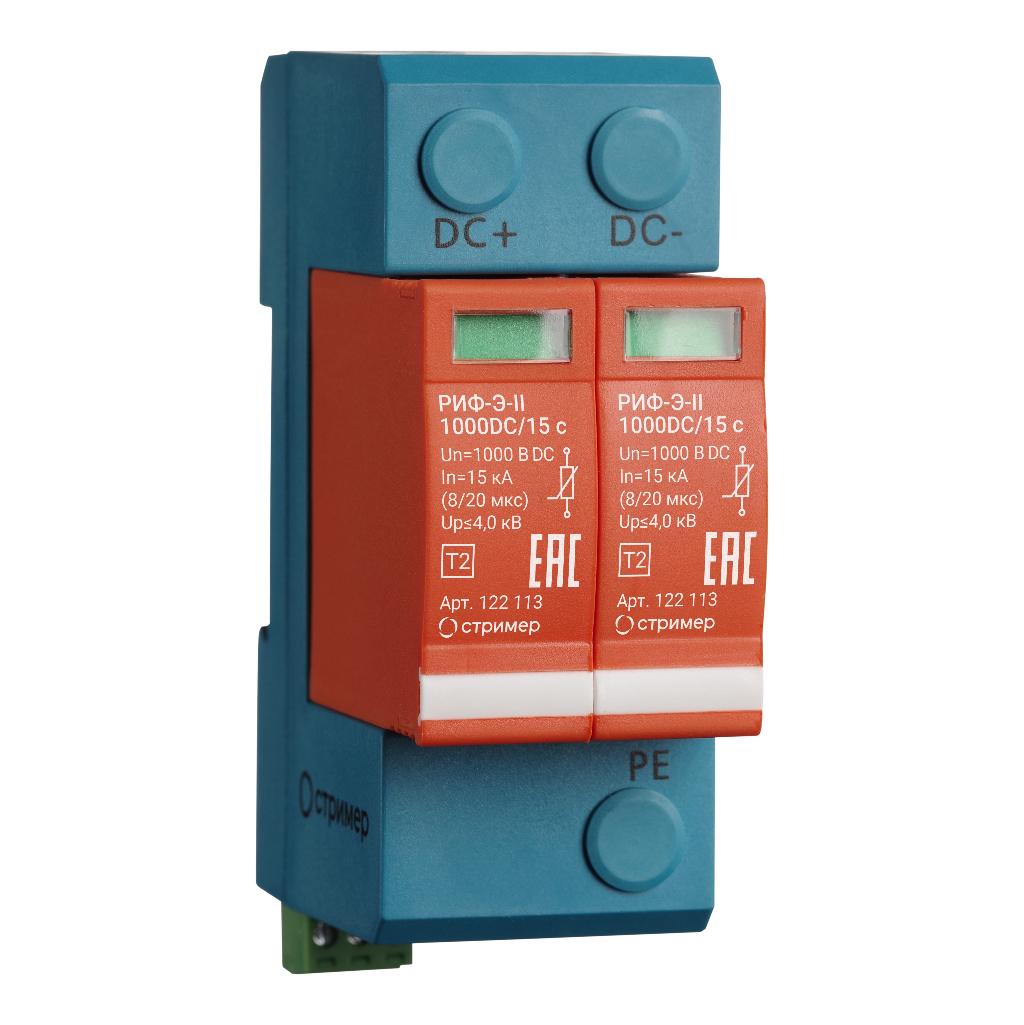

Двухполюсное УЗИП класса II ограничивающего типа.
УЗИП выполнено в виде двух сменных варисторных модулей и базы для подключения к сети.
Устанавливается в пределах 1-2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122.
Предназначено для защиты двухпроводной системы постоянного тока.
УЗИП снабжено
- терморасцепителем;
-
визуальным индикатором;
-
контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).
Технические характеристики
Характеристика
РИФ-Э-II 1000DC/15
РИФ-Э-II 1000DC/15 с
Класс УЗИП
II класс
Номинальный разрядный ток (8/20 мкс), In
15 кА
Максимальный разрядный ток (8/20 мкс), Imax
40 кА
Уровень напряжения защиты при In, Up
≤4 кВ
Время срабатывания, tA
≤25 нс
Диапазон рабочих температур, Tu
От -40С до +80С
Категория исполнения (ГОСТ 14254)
IP 20
Способ монтажа
-
DIN-рейка 35 мм
Сечение подключаемых проводников для клемм дистанционной сигнализации
-
Макс. 1,5 кв. мм
Контакт дистанционной сигнализации
-
Переключающий контакт
Питание контакта дистанционной сигнализации, постоянный ток
-
250 В / 0,1 А; 125 В / 0,2 А; 75 В / 0,5 А
Питание контакта дистанционной сигнализации, переменный ток
-
250 В / 0,5 А
Сечение соединительных проводов
4 кв. мм - 35 кв. мм
Род тока
Постоянный ток
Максимальное длительное напряжение постоянного тока DC
1060 В
Допустимый ток короткого замыкания, Isc
1000 А
Артикул
122 013
122 113
