Однополюсное УЗИП класса II ограничивающего типа.

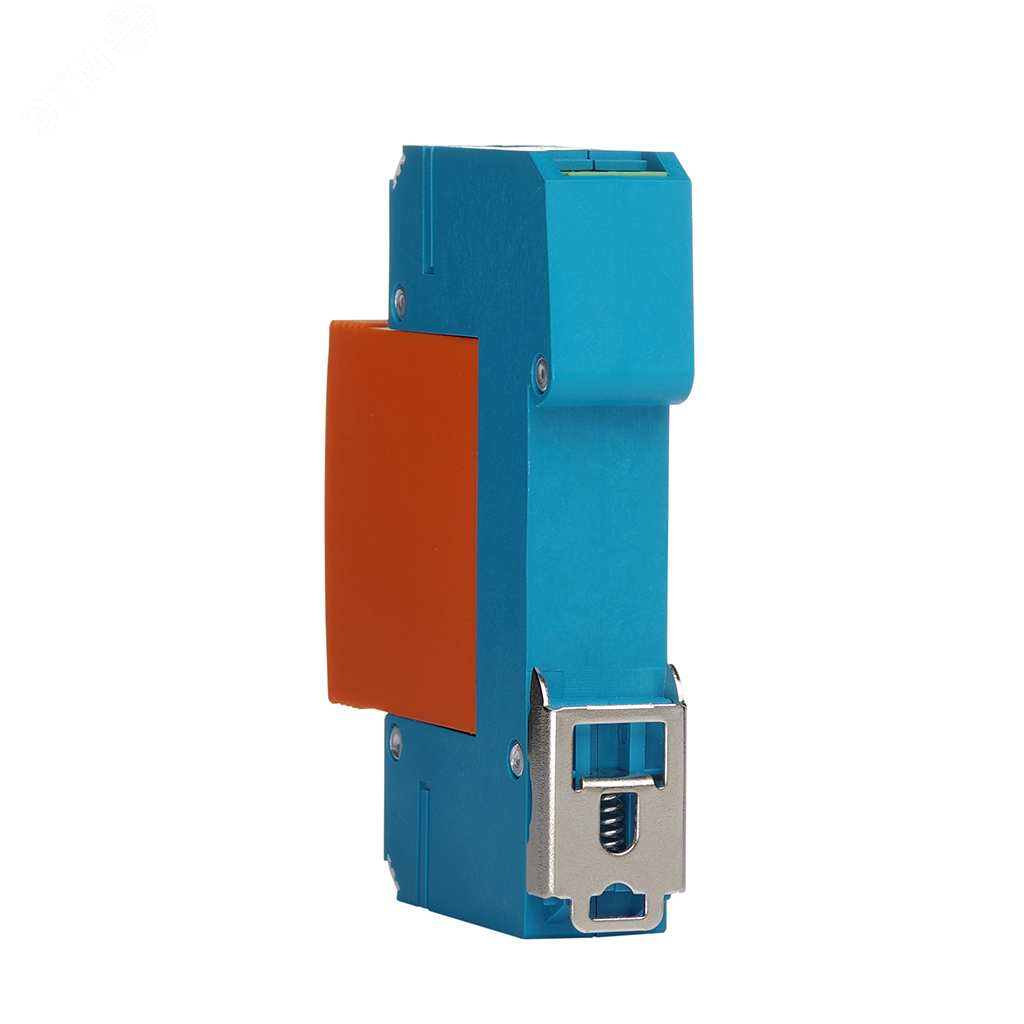

УЗИП выполнено в виде сменного варисторного модуля и базы для подключения к сети.
Соответствует УЗИП класса испытаний II согласно ГОСТ IEC 61643-2013.
Устанавливается в пределах 1 – 2 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).
Применяется для сетей с любыми системами заземления. Предназначено для защиты фазного проводника L/N, L/PEN, L/PE.
УЗИП снабжено
- терморасцепителем;
-
визуальным индикатором;
-
контактами дистанционной сигнализации повреждения ра- бочего элемента (модификация с буквой «с»).
Характеристика
РИФ-Э-II 200/20 (1)

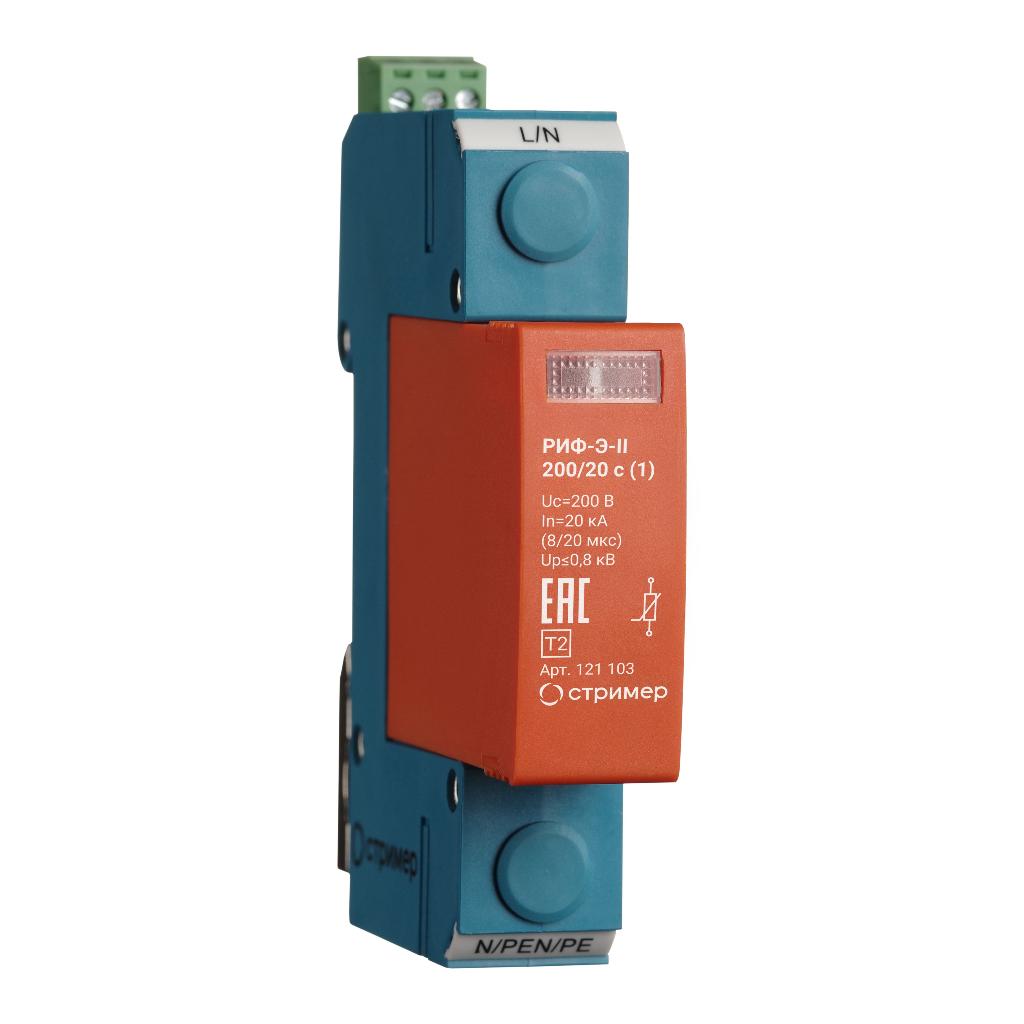

РИФ-Э-II 200/20 с (1)
Артикул
121 003
121 103
Класс УЗИП
II класс
Система заземления
TN-C, TN-S, TT
Максимальное длительное напряжение перемен. тока АС
200 В
Номинальный разрядный ток (8/20 мкс), In
20 кА
Максимальный разрядный ток (8/20 мкс), Imax
40 кА
Уровень напряжения защиты при In, Up
≤0,8 кВ
Время срабатывания, tA
≤25 нс
Диапазон рабочих температур, Tu
От -40С до +80С
Категория исполнения (ГОСТ 14254)
IP 20
Способ монтажа
DIN-рейка 35 мм
Сечение подключаемых проводников для клемм дистанционной сигнализации
-
Макс. 1,5 кв. мм
Контакт дистанционной сигнализации
-
Переключающий контакт
Питание контакта дистанционной сигнализации, постоянный ток
-
250 В / 0,1 А; 125 В / 0,2 А; 75 В / 0,5 А
Питание контакта дистанционной сигнализации, переменный ток
-
250 В / 0,5 А
Сечение соединительных проводов
4 кв. мм - 35 кв. мм
Род тока
Переменный ток
Для защиты
Однофазной сети
