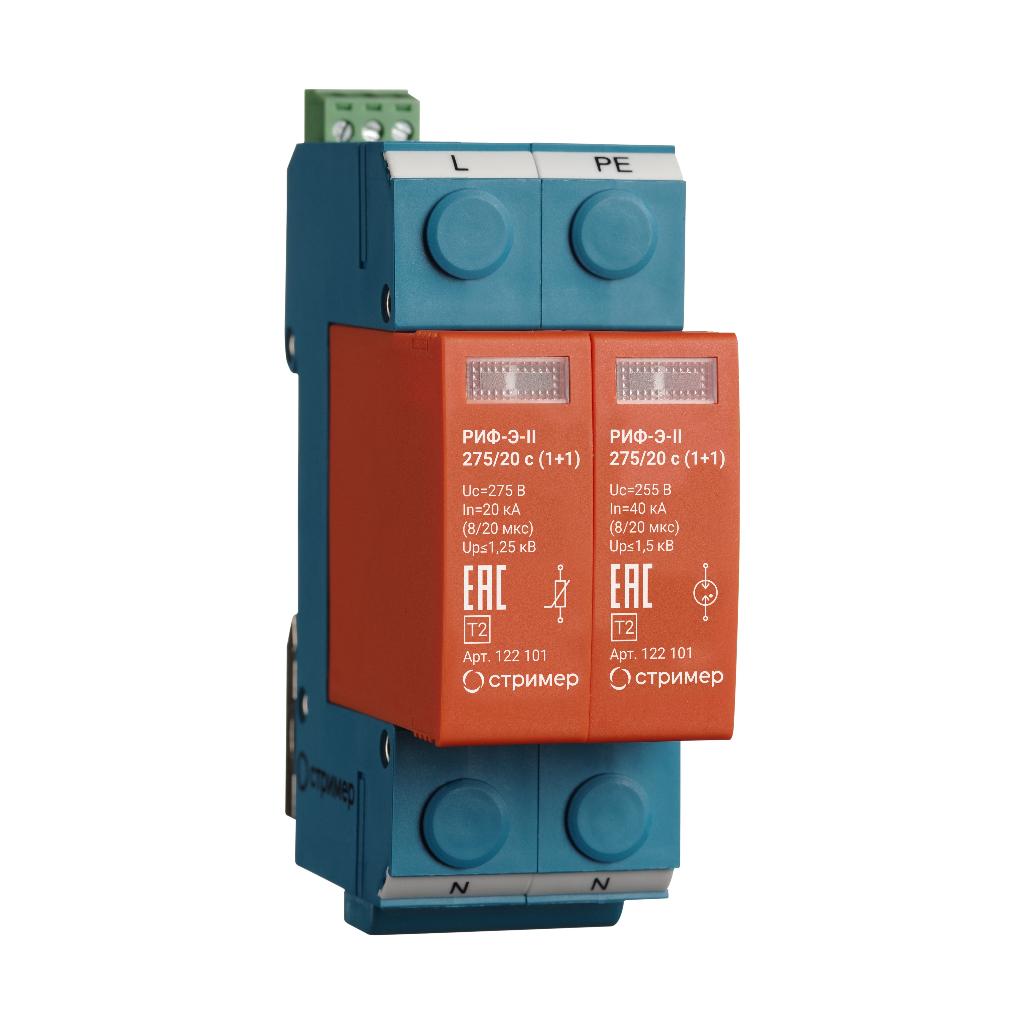

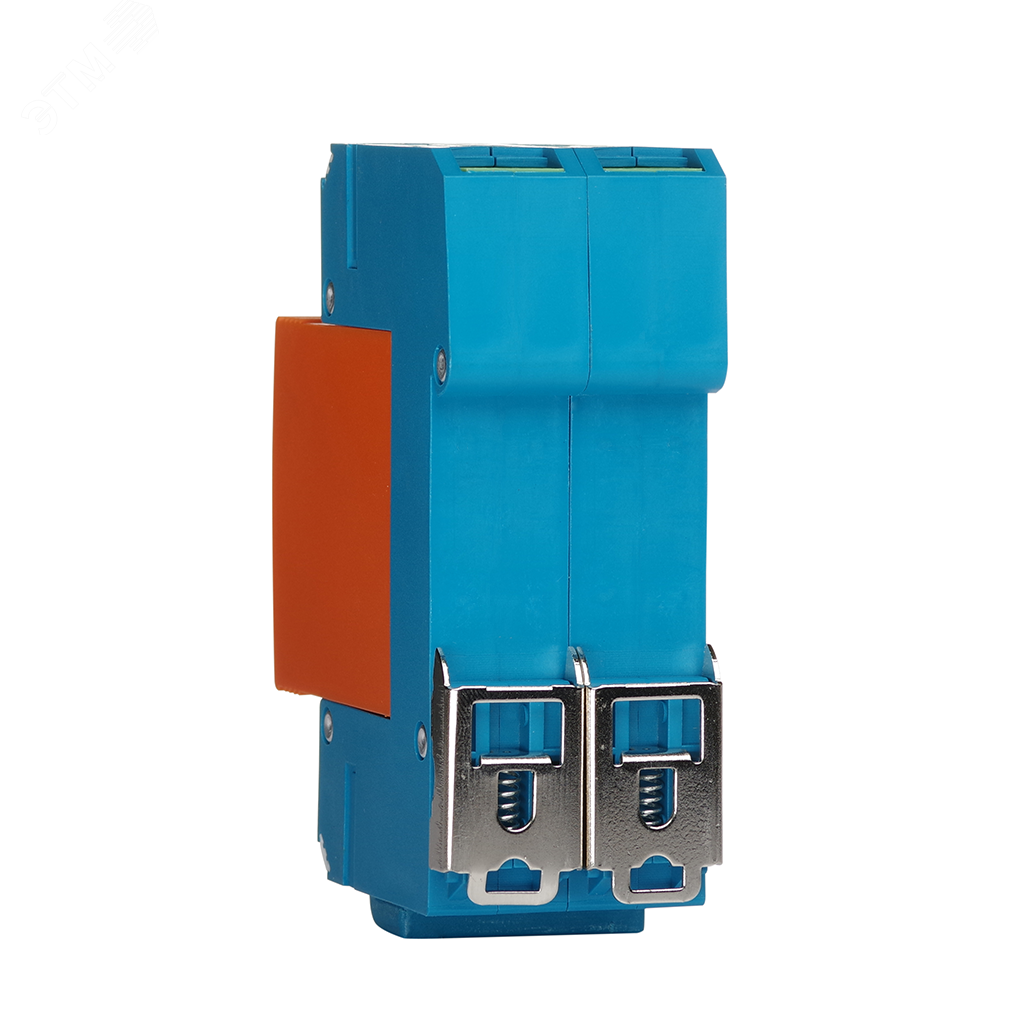

УЗИП РИФ-Э-II 275/20 c (1+1) РИФ-Э-II 275/20 (1+1). Артикул: 122 101, 122 001

122 101.jpg 122 101 2.jpg 122 001.png 122001.png

УЗИП РИФ-Э-II 275/20 c (1+1) РИФ-Э-II 275/20 (1+1)

Артикул 122 001, 122 101
Уровень напряжения защиты при In, Up ≤1,25 кВ
Номинальный разрядный ток (8/20 мкс), In 20 кА
Уровень напряжения защиты линия-линия при In, Uр ,
Купить

Что бы узнать цену и купить УЗИП класса II, обращайтесь к нашим менеджерам.

Двухполюсное УЗИП класса II комбинированного типа. УЗИП выполнено из одного сменного варисторного модуля, одного модуля с разрядником и базы для подключения к сети.

Соответствует УЗИП класса испытаний II согласно ГОСТ IEC 61643-2013. Устанавливается в пределах 1– 2 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).

Предназначено для защиты фазного и нулевого проводников от перенапряжений «провод–провод».

Рекомендуемый номинал предохранителя не менее 63 А gL/gG.

УЗИП снабжено

  • терморасцепителем;
  • визуальным индикатором;
  • контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).

Сертификаты

Декларация о соответствии требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

Технические характеристики

Технические характеристики РИФ-Э-II 275_20 c (1+1) и РИФ-Э-II 275_20 (1+1)

Технические характеристики РИФ-Э-II 275/20 c (1+1) и РИФ-Э-II 275/20 (1+1).
Характеристика
РИФ-Э-II 275/20 (1+1)
РИФ-Э-II 275/20 c (1+1)
Класс УЗИП
II класс
Система заземления
TN-S, TT
Максимальное длительное напряжение перемен. тока АС
275 В
Номинальный разрядный ток (8/20 мкс), In
20 кА
Максимальный разрядный ток (8/20 мкс), Imax
65 кА
Уровень напряжения защиты при In, Up
≤1,25 кВ
Время срабатывания, tA
L-N: ≤25 нс, N-PE: ≤100 нс
Диапазон рабочих температур, Tu
От -40С до +80С
Категория исполнения (ГОСТ 14254)
IP 20
Способ монтажа
DIN-рейка 35 мм
Сечение подключаемых проводников для клемм дистанционной сигнализации
-
Макс. 1,5 кв. мм
Контакт дистанционной сигнализации
-
Переключающий контакт
Питание контакта дистанционной сигнализации, постоянный ток
-
250 В / 0,1 А; 125 В / 0,2 А; 75 В / 0,5 А
Питание контакта дистанционной сигнализации, переменный ток
-
250 В / 0,5 А
Сечение соединительных проводов
4 кв. мм - 35 кв. мм
Род тока
Переменный ток
Уровень напряжения защиты линия-линия при In, Uр
,
Для защиты
Однофазной сети
Артикул
122 001
122 101
