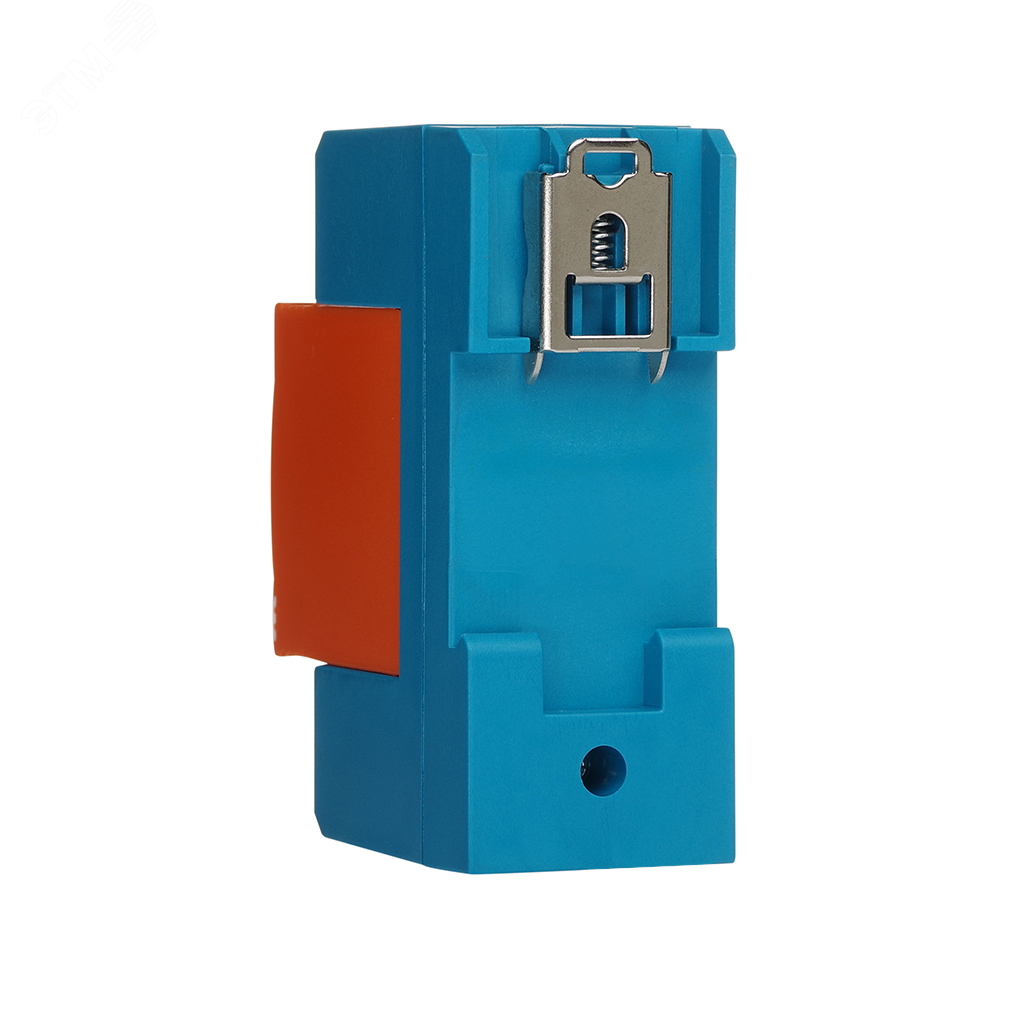

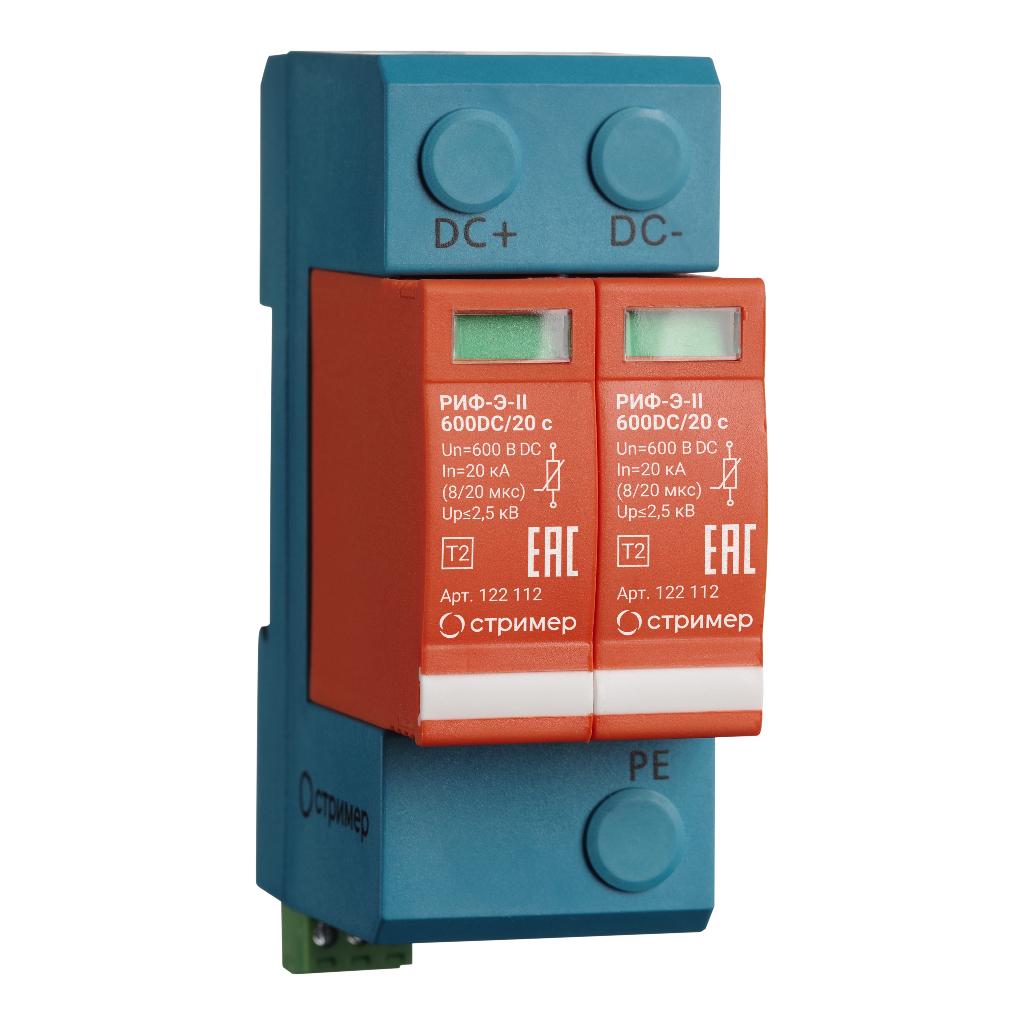

УЗИП РИФ-Э-II 600DC/20 с / РИФ-Э-II 600DC/20. Артикул: 122 112, 122 012

122112.jpg 122 112.jpg 122 012.png 122012.png 405618cb-e42d-49be-96f9-b9299bc40ac6.png

УЗИП РИФ-Э-II 600DC/20 с / РИФ-Э-II 600DC/20

Артикул 122 012, 122 112
Уровень напряжения защиты при In, Up ≤2,5 кВ
Номинальный разрядный ток (8/20 мкс), In 20 кА
Купить

Что бы узнать цену и купить УЗИП класса II, обращайтесь к нашим менеджерам.

Двухполюсное УЗИП класса II ограничивающего типа.

УЗИП выполнено в виде двух сменных варисторных модулей и базы для подключения к сети.

Устанавливается в пределах 1-2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122.

Предназначено для защиты двухпроводной системы постоянного тока.

УЗИП снабжено

  • терморасцепителем;
  • визуальным индикатором;
  • контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).

Сертификаты

Декларация о соответствии требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

Технические характеристики

Технические характеристики РИФ-Э-II 600DC_20 с и РИФ-Э-II 600_DC20
Технические характеристики РИФ-Э-II 600DC/20, РИФ-Э-II 600DC/20 с
Характеристика
РИФ-Э-II 600DC/20
РИФ-Э-II 600DC/20 с
Класс УЗИП
II класс
Номинальный разрядный ток (8/20 мкс), In
20 кА
Максимальный разрядный ток (8/20 мкс), Imax
40 кА
Уровень напряжения защиты при In, Up
≤2,5 кВ
Время срабатывания, tA
≤25 нс
Диапазон рабочих температур, Tu
От -40С до +80С
Категория исполнения (ГОСТ 14254)
IP 20
Способ монтажа
DIN-рейка 35 мм
Сечение подключаемых проводников для клемм дистанционной сигнализации
-
Макс. 1,5 кв. мм
Контакт дистанционной сигнализации
-
Переключающий контакт
Питание контакта дистанционной сигнализации, постоянный ток
250 В / 0,1 А; 125 В / 0,2 А; 75 В / 0,5 А
Питание контакта дистанционной сигнализации, переменный ток
-
250 В / 0,5 А
Сечение соединительных проводов
4 кв. мм - 35 кв. мм
Род тока
Постоянный ток
Максимальное длительное напряжение постоянного тока DC
625 В
Допустимый ток короткого замыкания, Isc
1000 А
Артикул
122 012
122 112
