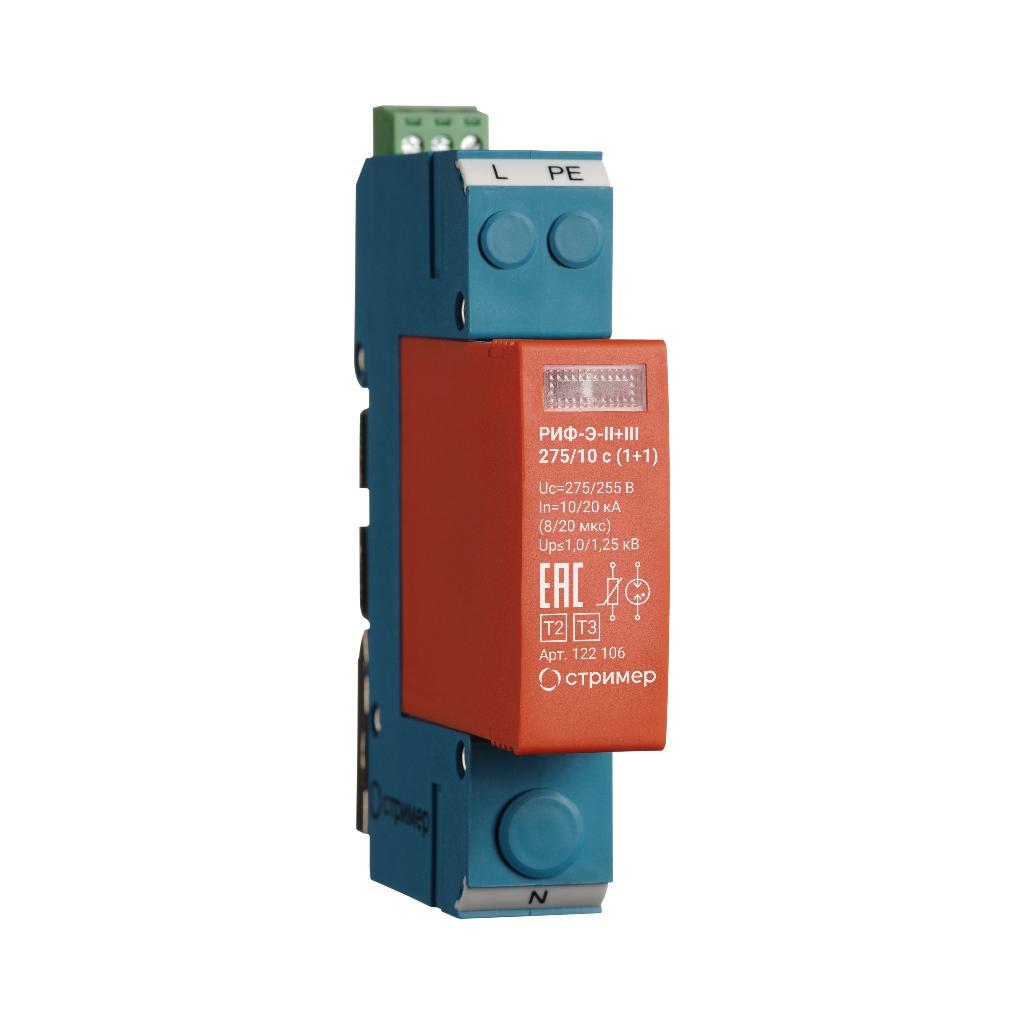

Двухполюсное УЗИП класса II+III комбинированного типа.

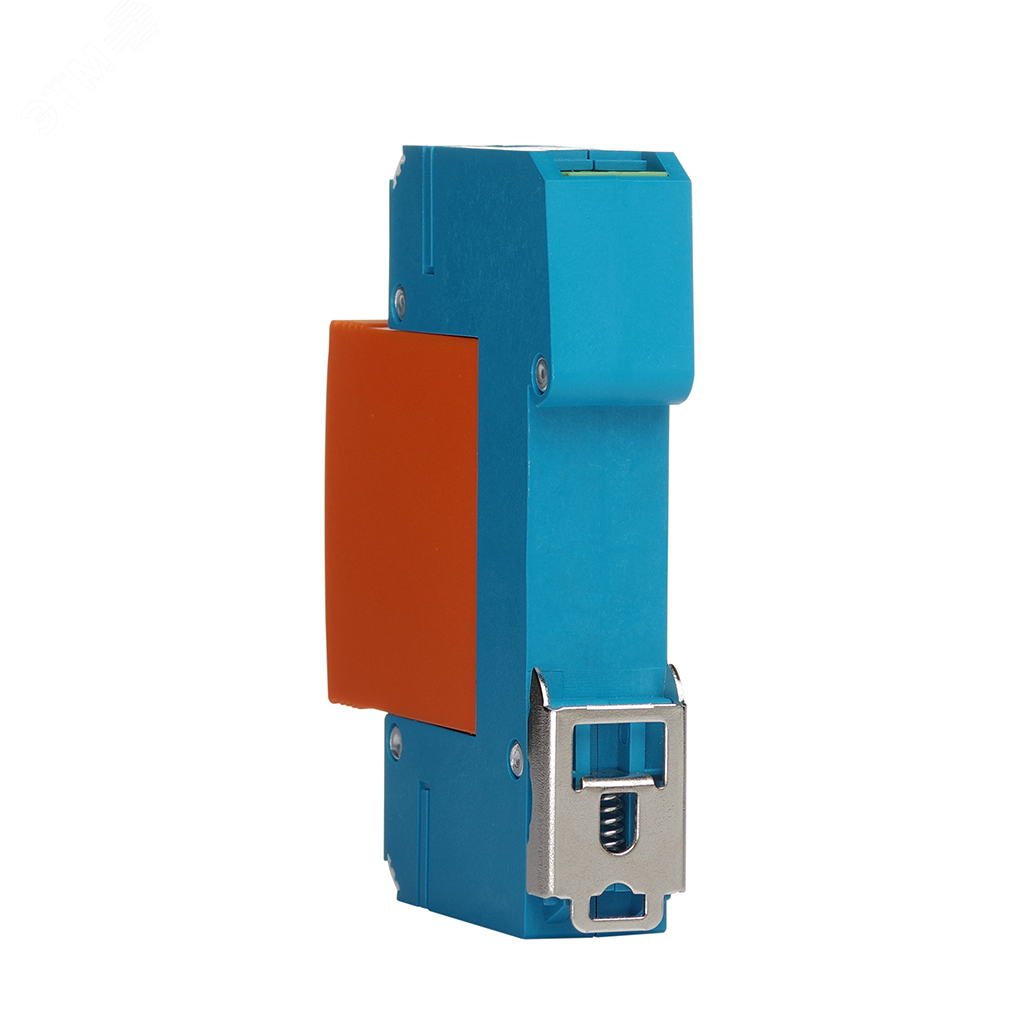

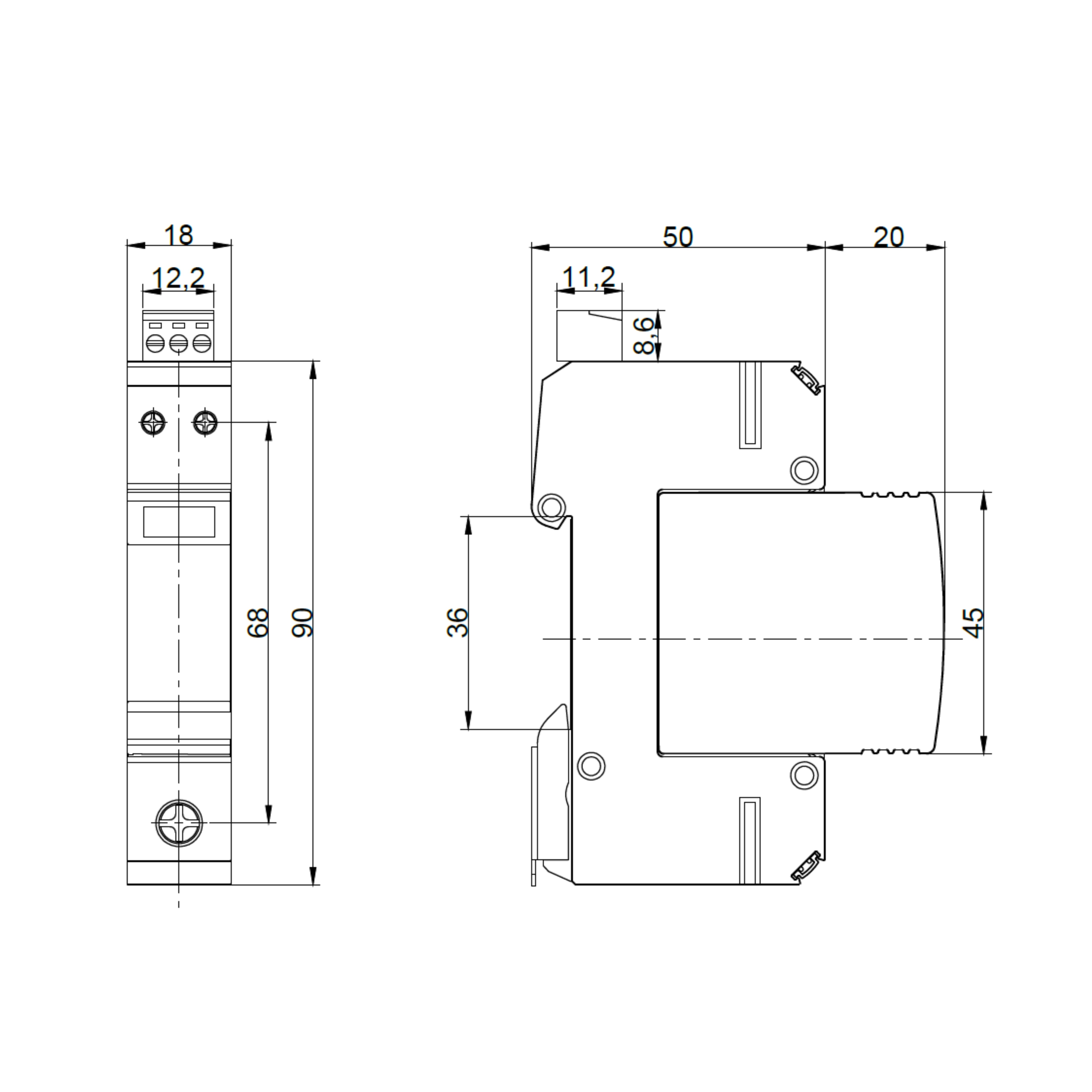

УЗИП выполнено в виде сменного модуля и базы для подключения к сети и креплению на DIN-рейку 35 мм. Рабочими элементами сменного модуля являются варистор и газонаполненный разрядник.
УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса II, а по уровню ограничения перенапряжений соответствует УЗИП класса III.
Устанавливается в пределах 1-2 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).
Предназначено для защиты фазного и нулевого проводников от перенапряжений «провод–провод».
Рекомендуемый номинал предохранителя не менее 63 А gL/gG.
| Наименование параметра | РИФ-Э-II+III 275/10 (1+1) | РИФ-Э-II+III 275/10 с (1+1) | |
| Тип системы заземления | TN-S, TT | ||
|
Максимальное длительное рабочее напряжение (L-N)/(N-PE) |
Uс |
275 В / 255 В |
|
|
Напряжение комбинированной волны (L-N)/(L-PE) |
Uос |
6 кВ / 10 кВ |
|
|
Номинальный разрядный ток (8/20 мкс) (L-N)/(N-PE) |
In |
10 кА / 20 кА |
|
|
Максимальный разрядный ток (8/20 мкс) (L-N)/(N-PE) |
Imax |
20 кА / 40 кА |
|
|
Уровень напряжения защиты при In (L-N)/(N-PE) |
Up |
≤1 кВ / ≤1,25 кВ |
|
|
Время срабатывания (L-N)/(N-PE) |
tA |
≤25 нс / ≤100 нс |
|
|
Диапазон рабочих температур |
Tu |
От -40°С до +80°С |
|
|
Категория исполнения (ГОСТ 14254) |
|
IP 20 |
|
|
Установка на |
|
DIN-рейка 35 мм |
|
|
Сечение соединительный проводов (L/PE) |
|
1,5 мм2 – 10 мм2 |
|
|
Сечение соединительный проводов (N) |
|
6 мм2 – 25 мм2 |
|
|
Контакт дистанционной сигнализации |
с |
- |
Переключающий контакт |
|
Питание контакта дистанционной сигнализации, перем. ток |
|
- |
250 В/0,5 А |
|
Питание контакта дистанционной сигнализации, пост. ток |
|
- |
250 В/0,1 А; 125 В/0,2 А; 75 В/0,5 А |
|
Сечение подключаемых проводников для клемм дистанционной сигнализации |
|
- |
Макс. 1,5 мм2 |
|
Артикул |
|
122 006 |
122 106 |
