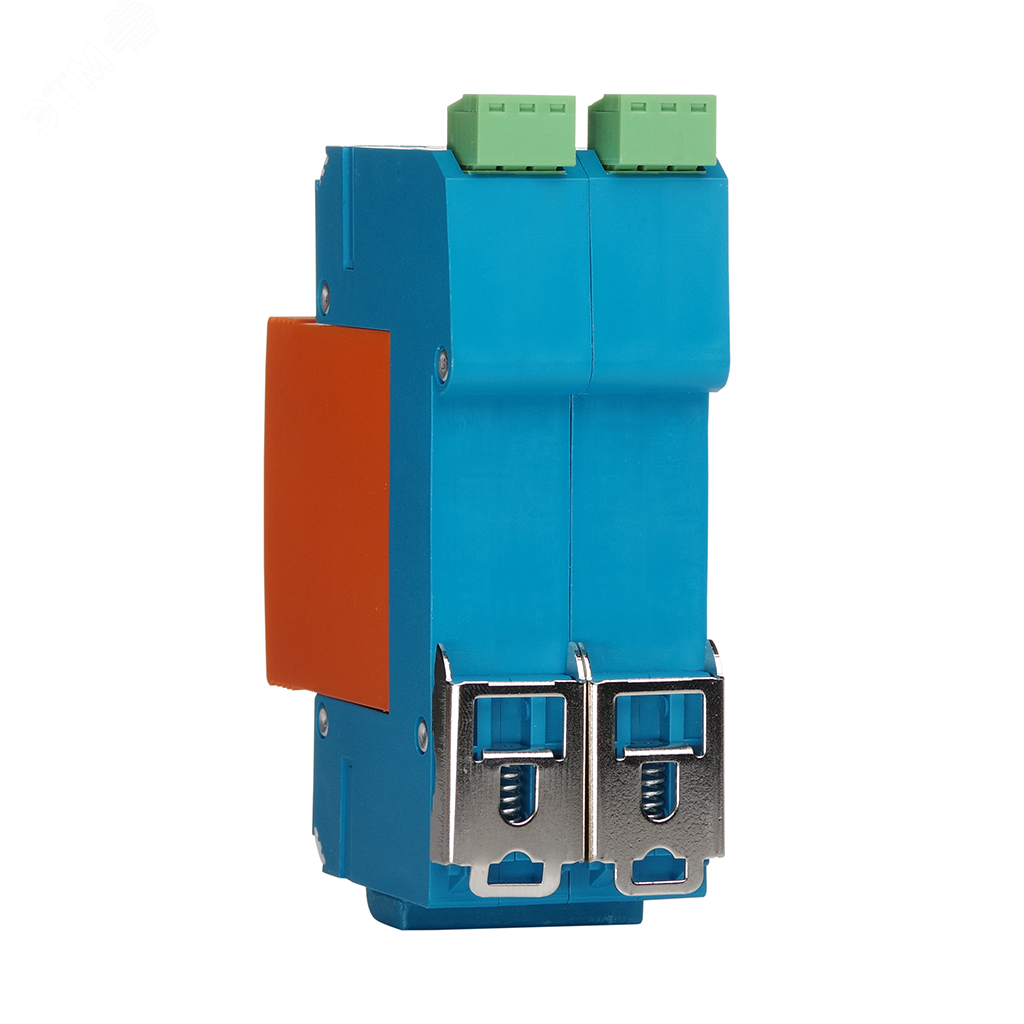

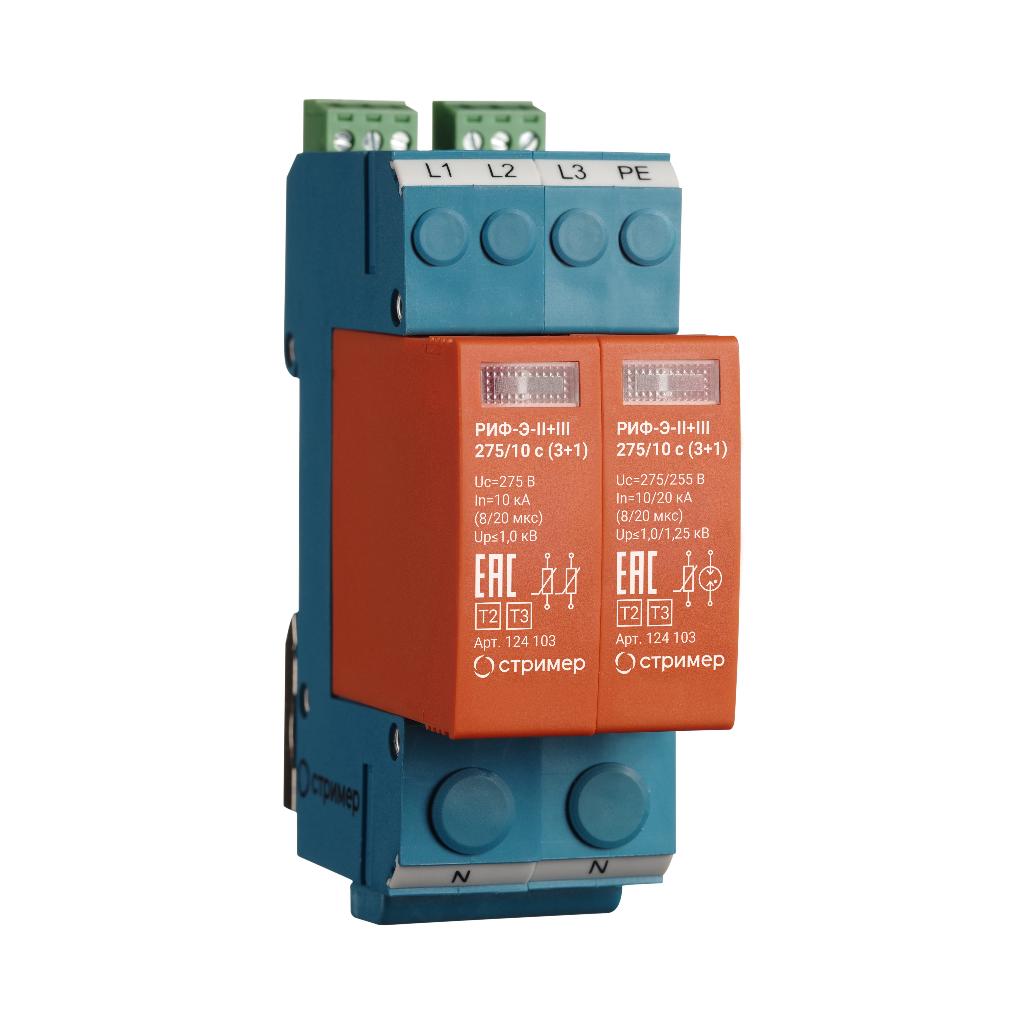

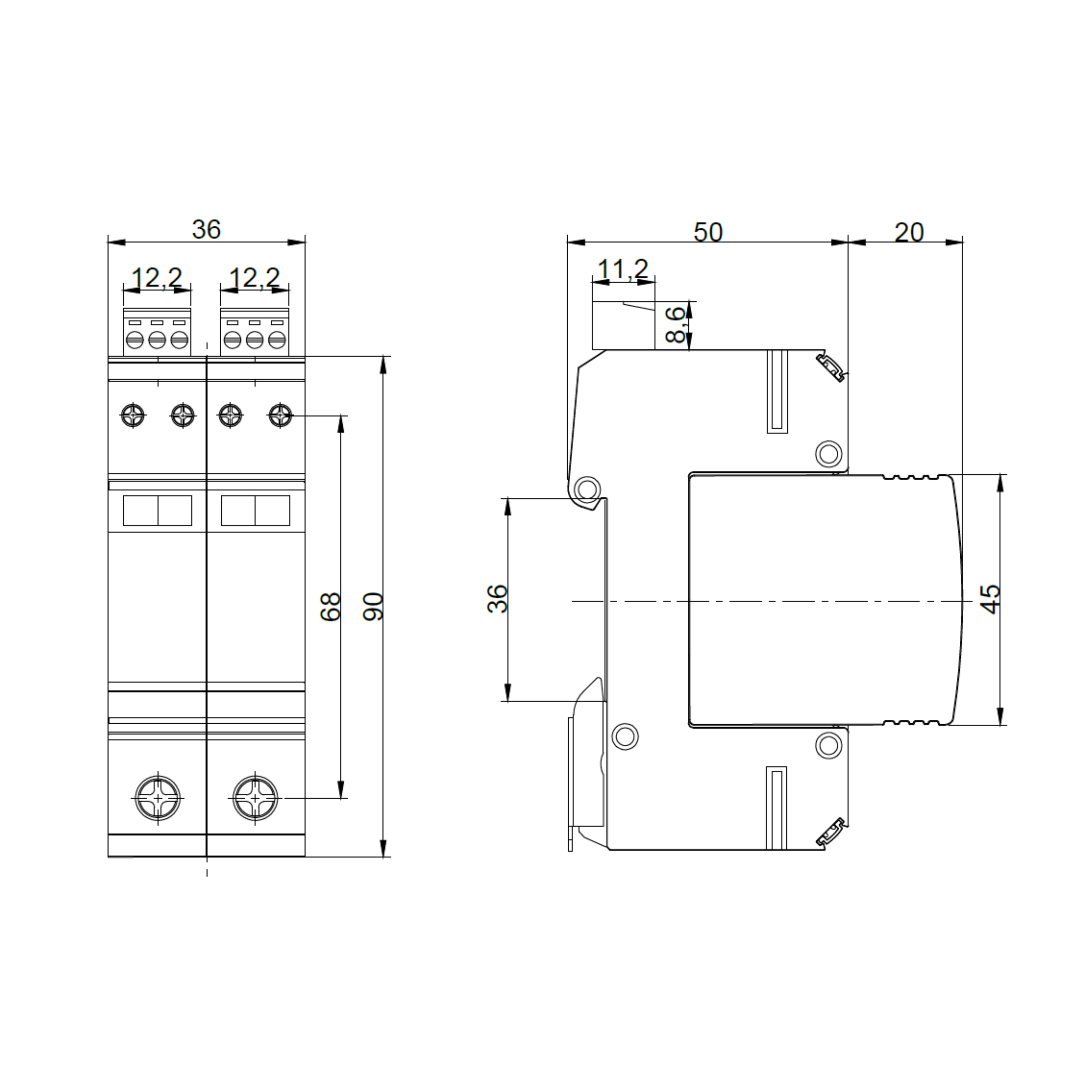

Четырёхполюсное УЗИП класса II+III комбинированного типа.
УЗИП выполнено в виде двух сменных модулей и базы для подключения к сети. Рабочими элементами сменных модулей являются варистор и газонаполненный разрядник.
УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса II, а по уровню ограничения перенапряжений соответствует УЗИП класса III.
Устанавливается в пределах 1-2 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).

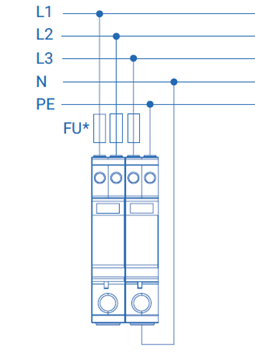

Предназначено для защиты фазного и нулевого проводников L/N, N/PE от перенапряжений «провод–провод».
Рекомендуемый номинал предохранителя не менее 63 А gL/gG.
| Наименование параметра | РИФ-Э-II+III 275/10 (3+1) | РИФ-Э-II+III 275/10 с (3+1) | |
| Тип системы заземления | TN-S, TT | ||
|
Максимальное длительное рабочее напряжение (L-N)/(N-PE) |
Uс |
275 В / 255 В |
|
|
Напряжение комбинированной волны (L-N)/(L-PE) |
Uос |
6 кВ / 10 кВ |
|
|
Номинальный разрядный ток (8/20 мкс) (L-N)/(N-PE) |
In | 10 кА / 20 кА | |
|
Максимальный разрядный ток (8/20 мкс) (L-N)/(N-PE) |
Imax |
20 кА / 40 кА |
|
|
Уровень напряжения защиты при In (L-N)/(N-PE) |
Up |
≤1 кВ / ≤1,25 кВ |
|
| Время срабатывания (L-N)/(N-PE) | tA |
≤25 нс / ≤100 нс |
|
| Диапазон рабочих температур | Tu |
От -40°С до +80°С |
|
| Категория исполнения (ГОСТ 14254) |
|
IP 20 |
|
| Установка на |
|
DIN-рейка 35 мм | |
| Сечение соединительный проводов (L1/L2/L3/PE) |
|
1,5 мм2 – 10 мм2 | |
| Сечение соединительный проводов (N) |
|
6 мм2 – 25 мм2 | |
|
Сечение подключаемых проводников (L/PE) |
1,5 –10 мм2 |
||
| Контакт дистанционной сигнализации | с | - | Переключающий контакт |
| Питание контакта дистанционной сигнализации, перем. ток |
|
- | 250 В/0,5 А |
| Питание контакта дистанционной сигнализации, пост. ток |
|
- |
250 В/0,1 А; 125 В/0,2 А; 75 В/0,5 А |
| Сечение подключаемых проводников для клемм дистанционной сигнализации |
|
- | Макс. 1,5 мм2 |
| Артикул |
|
124 003 | 124 103 |
