РИФ-Э-III 320/3 с (1+1)

131 102.jpg РИФ-Э-III 320-3 с (1+1).jpg 131 102.png 131102 (2).png 131102.png

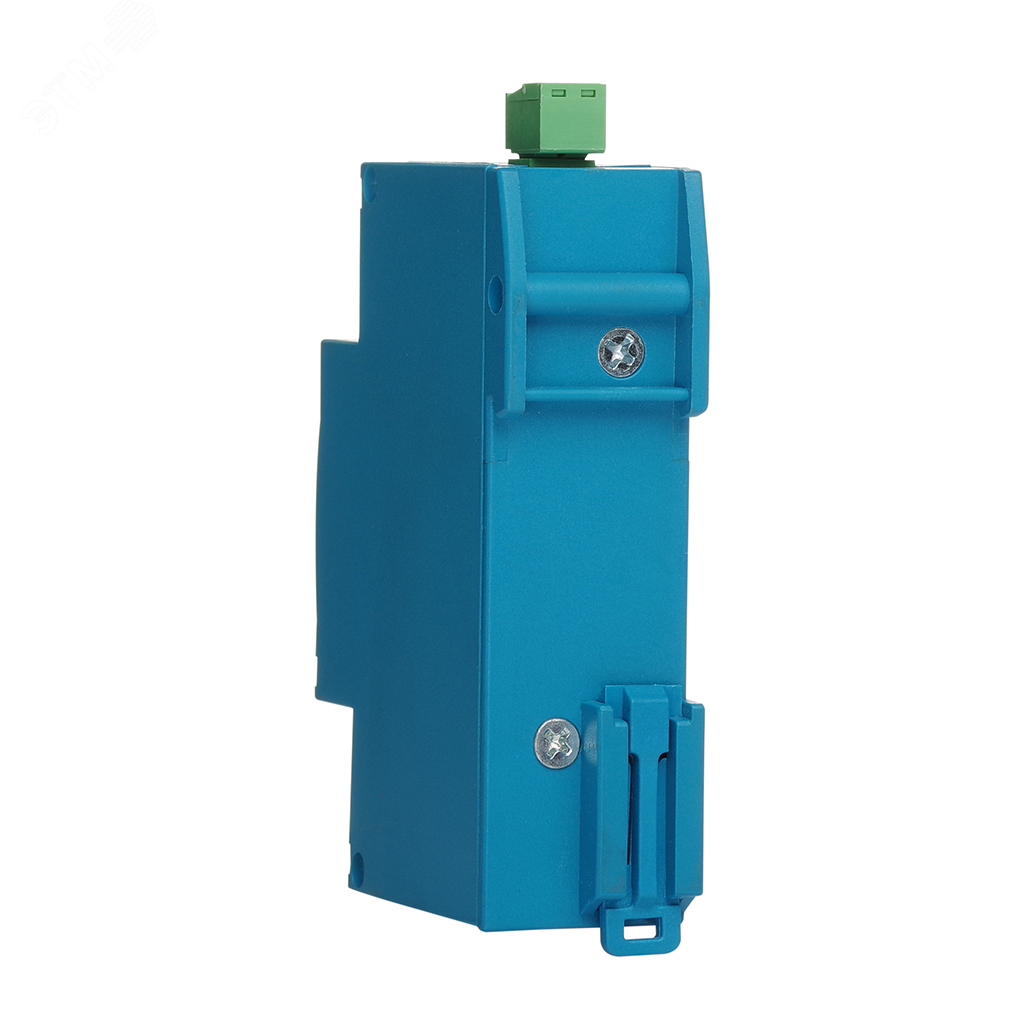

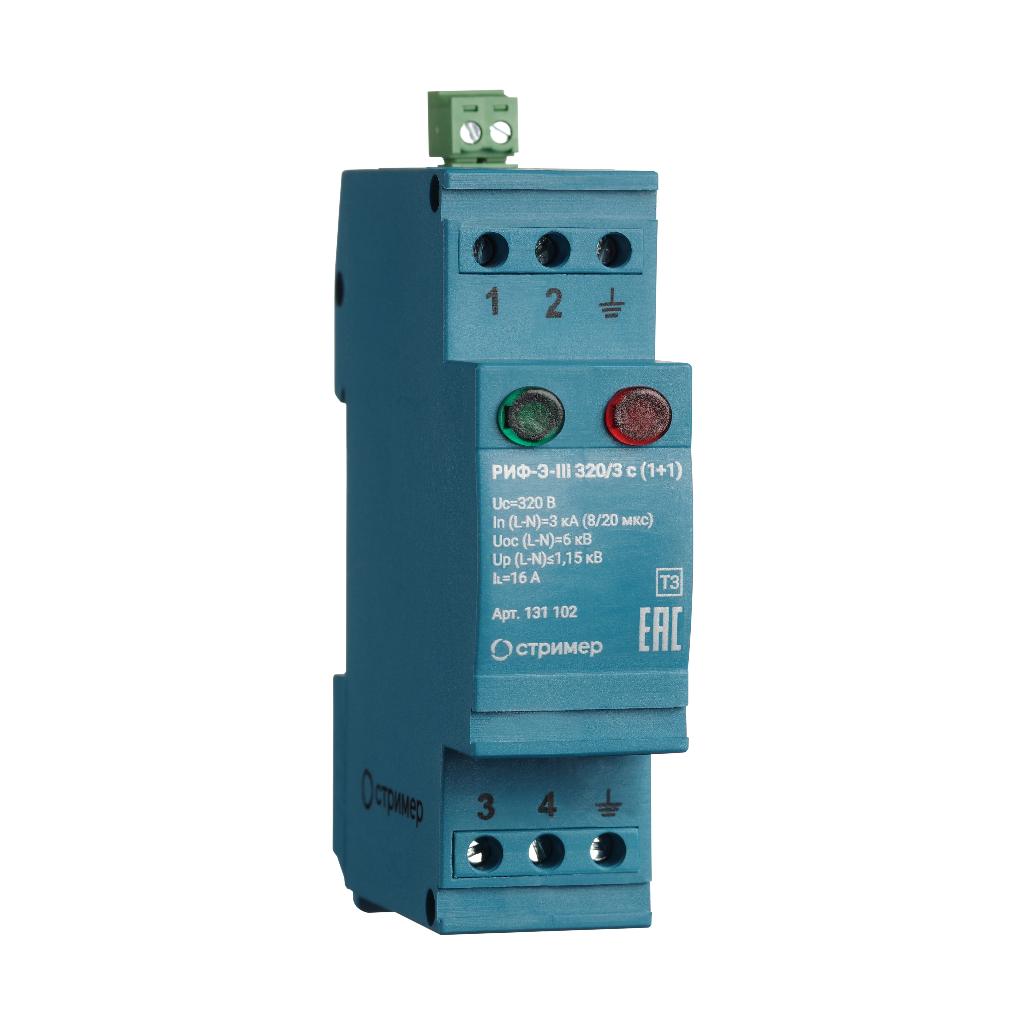

УЗИП РИФ-Э-III 320/3 с (1+1)

Артикул 131 102
Уровень напряжения защиты при In, Up ≤1,15 кВ
Номинальный разрядный ток (8/20 мкс), In 3 кА
Напряжение комбинированной волны, Uoc 6 кВ
Номинальный ток нагрузки, IL 16 A
Купить

Что бы узнать цену и купить УЗИП класса III, обращайтесь к нашим менеджерам.

УЗИП класса III комбинированного типа. Предназначено для защиты конечных потребителей от остаточных бросков импульсных перенапряжений.

УЗИП соответствует классу испытаний III согласно ГОСТ IEC 61643-2013. Устанавливается после УЗИП класса II в пределах 2–3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122) непосредственно вблизи защищаемого оборудования. Защищаемое оборудование рекомендуется размещать на расстоянии не более 5 м от УЗИП класса испытаний III.

Применяется для сетей однофазного напряжения питания. Возможна установка после УЗО из-за отсутствия тока утечки.

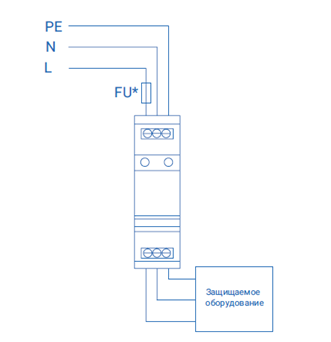

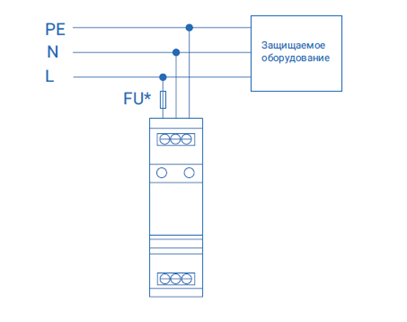

Рекомендуемый номинал предохранителя не менее 16 А gL/gG.

УЗИП снабжено

  • терморасцепителем;
  • визуальным индикатором;
  • контактами дистанционной сигнализации повреждения ра- бочего элемента (модификация с буквой «с»).

Сертификаты

Декларация о соответствии требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

Технические характеристики

Технические характеристики РИФ-Э-III 320_3 с (1+1)
Технические характеристики РИФ-Э-III 320/3 с (1+1).
Характеристика
РИФ-Э-III 320/3 с (1+1)
Класс УЗИП
III класс
Максимальное длительное напряжение перемен. тока АС
320 В
Номинальный разрядный ток (8/20 мкс), In
3 кА
Максимальный разрядный ток (8/20 мкс), Imax
5 кА
Уровень напряжения защиты при In, Up
≤1,15 кВ
Время срабатывания, tA
L-N: ≤25 нс, N-PE: ≤100 нс
Диапазон рабочих температур, Tu
От -40С до +80С
Категория исполнения (ГОСТ 14254)
IP 20
Способ монтажа
DIN-рейка 35 мм
Сечение подключаемых проводников для клемм дистанционной сигнализации
Макс. 1,5 кв. мм
Контакт дистанционной сигнализации
Переключающий контакт
Питание контакта дистанционной сигнализации, постоянный ток
250 В / 0,1 А; 125 В / 0,2 А; 75 В / 0,5 А
Питание контакта дистанционной сигнализации, переменный ток
250 В / 0,5 А
Сечение соединительных проводов
4 кв. мм - 35 кв. мм
Род тока
Переменный ток
Номинальный ток нагрузки, IL
16 A
Для защиты
Однофазной сети
Напряжение комбинированной волны, Uoc
6 кВ
Артикул
131 102
