Что бы узнать цену и купить УЗИП класса III, обращайтесь к нашим менеджерам.

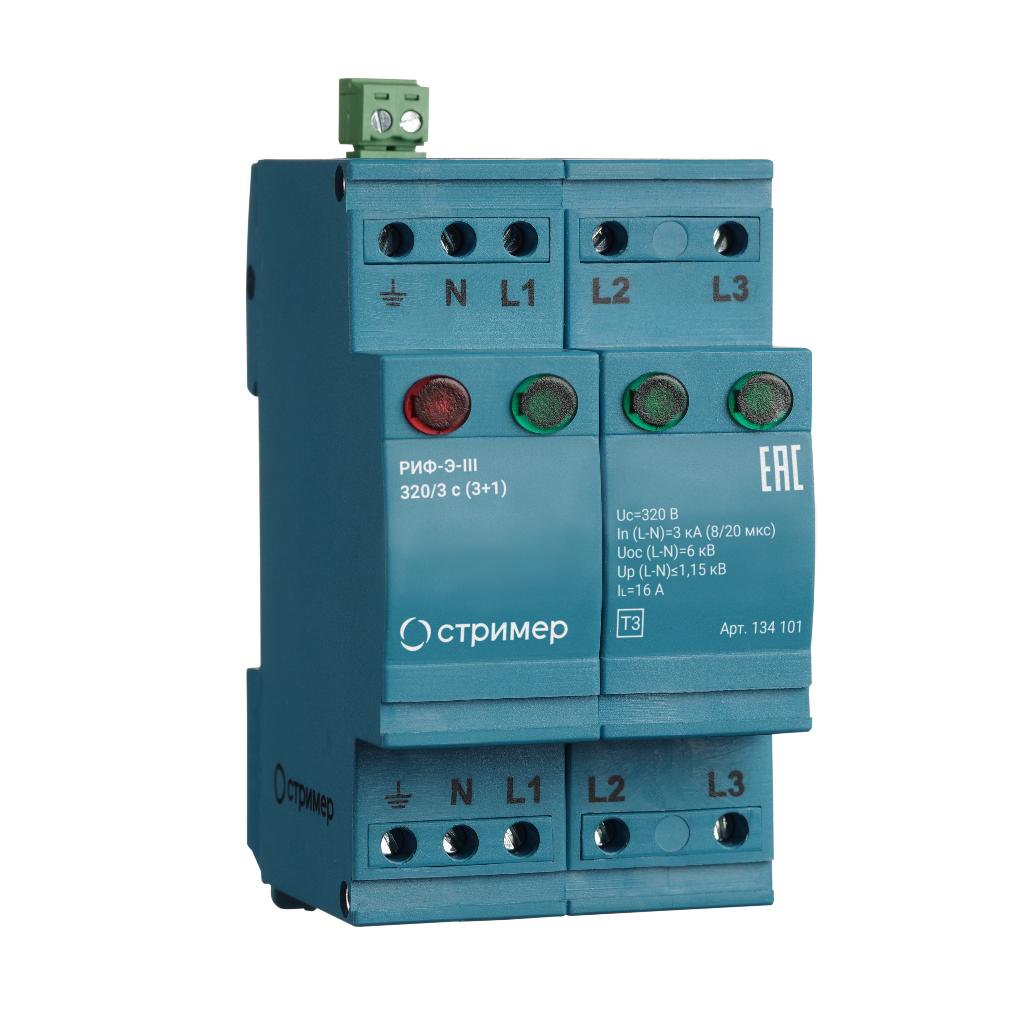

УЗИП класса III комбинированного типа. Предназначено для защиты конечных потребителей от остаточных бросков импульсных перенапряжений. УЗИП соответствует классу испытаний III согласно ГОСТ IEC 61643-2013.

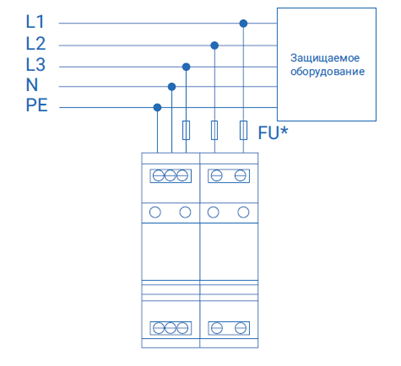

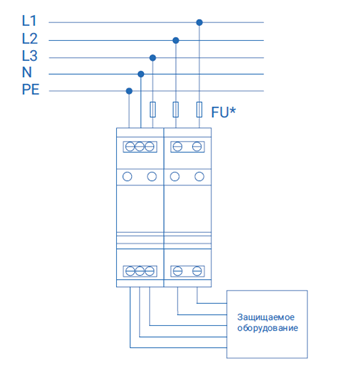

Устанавливается после УЗИП класса II в пределах 2–3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122) непосредственно вблизи защищаемого оборудования. Защищаемое оборудование рекомендуется размещать на расстоянии не более 5 м от УЗИП класса испытаний III.
Применяется для сетей однофазного напряжения питания. Возможна установка после УЗО из-за отсутствия тока утечки.
Рекомендуемый номинал предохранителя не менее 16 А gL/gG.
| Наименование параметра | РИФ-Э-III 320/3 (3+1) | РИФ-Э-III 320/3 c (3+1) | |
|
Максимальное длительное рабочее напряжение |
Uc |
320 В/ 440 В |
|
|
Номинальный разрядный ток (8/20 мкс) (L-N) |
In |
3 кА |
|
|
Номинальный разрядный ток (8/20 мкс) (L+N-PE) |
In |
5 кА |
|
|
Номинальный ток нагрузки |
IL |
16 А |
|
|
Уровень напряжения защиты (L-N) |
Up |
≤1.15 кВ |
|
|
Уровень напряжения защиты (L/N-PE) |
Up |
≤1.5 кВ |
|
|
Время срабатывания (L-N) |
tA |
≤25 нс |
|
|
Время срабатывания (L/N-PE) |
tA |
≤100 нс |
|
|
Диапазон рабочих температур |
TU |
От -40С до +80С |
|
|
Категория исполнения (ГОСТ 14254) |
IP 20 |
||
|
Установка на |
DIN-рейка 35 мм |
||
|
Сечение соединительных проводов |
0,5 мм2 - 6 мм2 |
||
|
Контакт дистанционной сигнализации |
- |
Переключающий контакт |
|
|
Питание контакта дистанционной сигнализации, перем.ток |
- |
250 В/0,5 А |
|
|
Питание контакта дистанционной сигнализации, пост.ток |
- |
250 В/0,1 А; 125 В/0,2 А; 75 В/0,5 А |
|
|
Сечение подключаемых проводников для клемм дистанционной сигнализации |
- |
Макс. 1,5 мм2 |
|
|
Артикул |
134 001 |
134 101 | |
