Купить РДИШ-10 можно в компании “Стример”- обращайтесь к нашим менеджерам.
Разрядник предназначен для защиты воздушных линий электропередачи напряжением 6, 10 кВ трехфазного переменного тока с защищёнными и неизолированными проводами от индуктированных грозовых перенапряжений и таких негативных последствий, как отключение ВЛ и пережог провода, в тех случаях, когда необходимо применять двойное крепление проводов. Рассчитан для эксплуатации в макроклиматических районах с умеренным и холодным климатом (УХЛ1 по ГОСТ 15150-69).

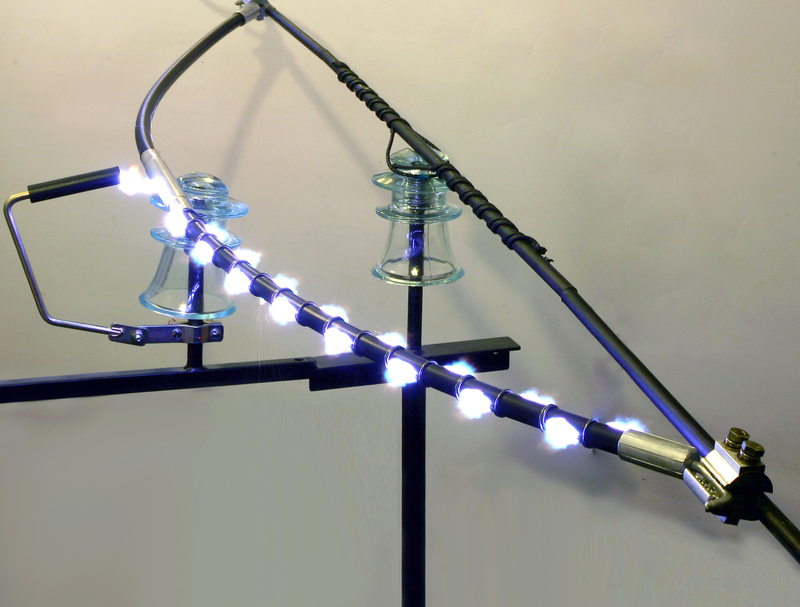

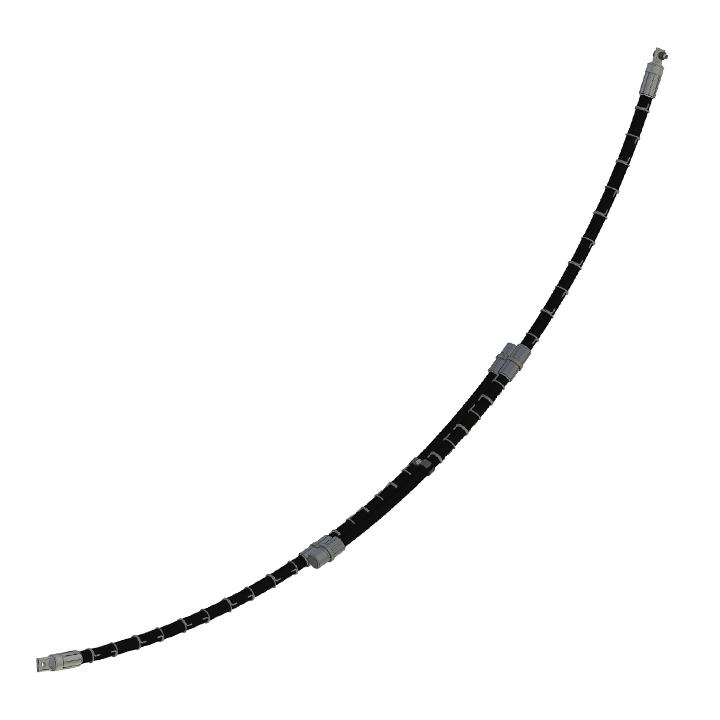

При возникновении на проводе ВЛ индуктированного грозового импульса перенапряжения металлическая трубка на кабеле разрядника приобретает тот же высокий потенциал, что и провод (вследствие большой емкостной связи между трубкой и жилой кабеля). Поэтому первоначально практически все грозовое перенапряжение оказывается приложенным к искровому воздушному промежутку между трубкой и заземленным стержневым электродом. При напряжении порядка 50-70 кВ промежуток пробивается, и металлическая трубка на поверхности кабеля приобретает нулевой потенциал земли. Таким образом, перенапряжение оказывается приложенным между жилой кабеля и металлической трубкой на его поверхности. Под воздействием этого перенапряжения вдоль поверхности изоляции разрядника развивается скользящий разряд, который проходит от металлической трубки через промежуточные кольцевые электроды к соответствующему оконцевателю. Провод ВЛ оказывается связанным с заземленной опорой через длинный канал разряда, который разбит на отдельные отрезки кольцевыми электродами.
После прохождения импульсного тока грозового перенапряжения по каналу разряда протекает сопровождающий ток промышленной частоты. Однако при первом переходе тока через ноль разряд гаснет, не переходя в силовую дугу, что предотвращает возникновение короткого замыкания и отключение ВЛ.
|
Характеристика |
РДИШ-10 |
|
|
Класс напряжения, кВ |
6, 10 |
|
|
Наибольшее длительно допустимое рабочее напряжение, кВ |
12 |
|
|
Искровой промежуток, мм |
20-40 |
|
|
Гашение дуги тока двухфазного КЗ на землю с действующим |
0,6 |
|
|
Максимальная амплитуда выдерживаемого импульса 8/20 мкс, имитирующего прямой удар молнии, кА |
40 |
|
|
Импульсное разрядное напряжение, кВ |
120 |
|
|
Одноминутное переменное напряжение, кВ, не менее: |
||
|
- в сухом состоянии |
38 |
|
|
- под дождем |
28 |
|
|
Длина перекрытия по изоляционной поверхности, мм, не менее |
360 |
|
|
Масса, кг |
3 |
|

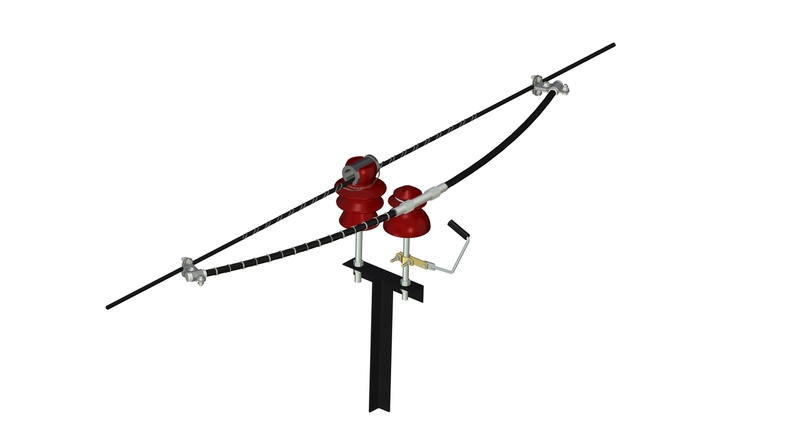

На одноцепных ВЛ для защиты от индуктированных перенапряжений и их последствий разрядники устанавливаются по одному на каждую опору с регулярным последовательным чередованием фаз. На двухцепных ВЛ для защиты от индуктированных перенапряжений и их последствий разрядники устанавливаются по 2 штуки на каждую опору, на одну пару одноименных фаз, по одному разряднику на каждую цепь, с тем же принципом чередования защищаемых фаз, что и для одноцепных ВЛ.
Конструкция разрядника обеспечивает усиление крепления провода на опоре, то есть разрядник заменяет обычный шлейф двойного крепления.
|
Комплектация |
Код |
|
Установка на ВЛ с защищенным и голым проводом в местах с двойным креплением провода |
РДИШ-10-IV-УХЛ1 |
Актуальной заменой устаревших длинно-искровых разрядников (РДИ) РДИШ-10 являются современные мультикамерные разрядники РМК-20.
Разрядники РДИШ-10 предназначены для защиты ВЛ напряжением 6, 10 кВ с защищёнными и неизолированными проводами от индуктированных грозовых перенапряжений и их последствий в случаях, когда необходимо применять двойное крепление проводов. Эту задачу позволяют решить также разрядники РМК-20. При этом РМК-20 не оказывают воздействия на стандартный узел «провод-шлейф» и не подвергаются ненормативным механическим воздействиям при пляске проводов и гололедообразовании. На каждой опоре достаточно установки одного разрядника, дублирование не требуется.
При этом, современные разрядники РМК-20 обладают рядом преимуществ перед РДИШ-10:
 |
|
