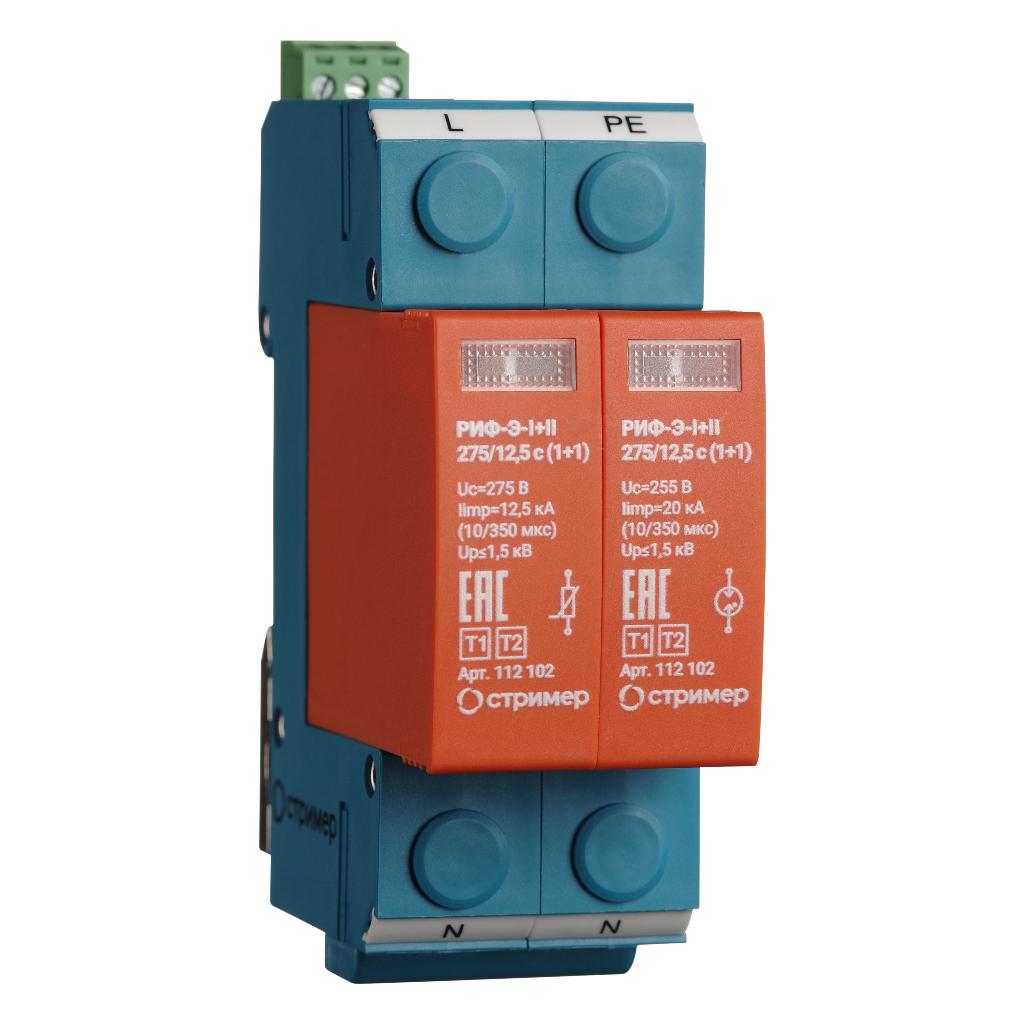

Двухполюсное УЗИП класса I+II комбинированного типа.
УЗИП выполнено из одного сменного варисторного модуля, одного сменного модуля с разрядником и базы для подключения к сети.
УЗИП предназначено для защиты оборудования в низко- вольтных цепях до 1000 В от прямых и отдаленных молни- евых разрядов при воздушном или кабельном вводах элек- тропитания.
УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, а по способности ограничения импульсных напряжений, допустимых для изоляции оборудования, соот- ветствует УЗИП класса II.
Устанавливается в пределах 0А(В) – 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).
| Наименование параметра | РИФ-Э-I+II 275/12,5 (1+1) | РИФ-Э-I+II 275/12,5 c (1+1) | |
|
Тип системы заземления
|
TN-S, TT | ||
|
Максимальное длительное рабочее напряжение (L-N)/(N-PE) |
Uс |
275 В / 255 В |
|
|
Импульсный ток (10/350 мкс)(L-N) |
Iimp |
12,5 кА |
|
|
Импульсный ток (10/350 мкс)(N-PE) |
Itotal |
20 кА |
|
|
Номинальный разрядный ток (8/20 мкс) (L-N)/(N-PE) |
In | 40 кА / 40 кА | |
|
Максимальный разрядный ток (8/20 мкс) (L-N)/(N-PE) |
Imax | 75 кА / 65 кА | |
| Уровень напряжения защиты при Iimp/In (L-N) | Up | ≤1,1 кВ / ≤1,5 кВ | |
|
Уровень напряжения защиты (N-PE) |
Up | ≤1.5 кВ | |
| Время срабатывания (L-N)/(N-PE) | tA | ≤25 нс / ≤100 нс | |
| Диапазон рабочих температур | Tu | От -40С до +80С | |
|
Категория исполнения (ГОСТ 14254) |
|
IP 20 |
|
| Установка на |
|

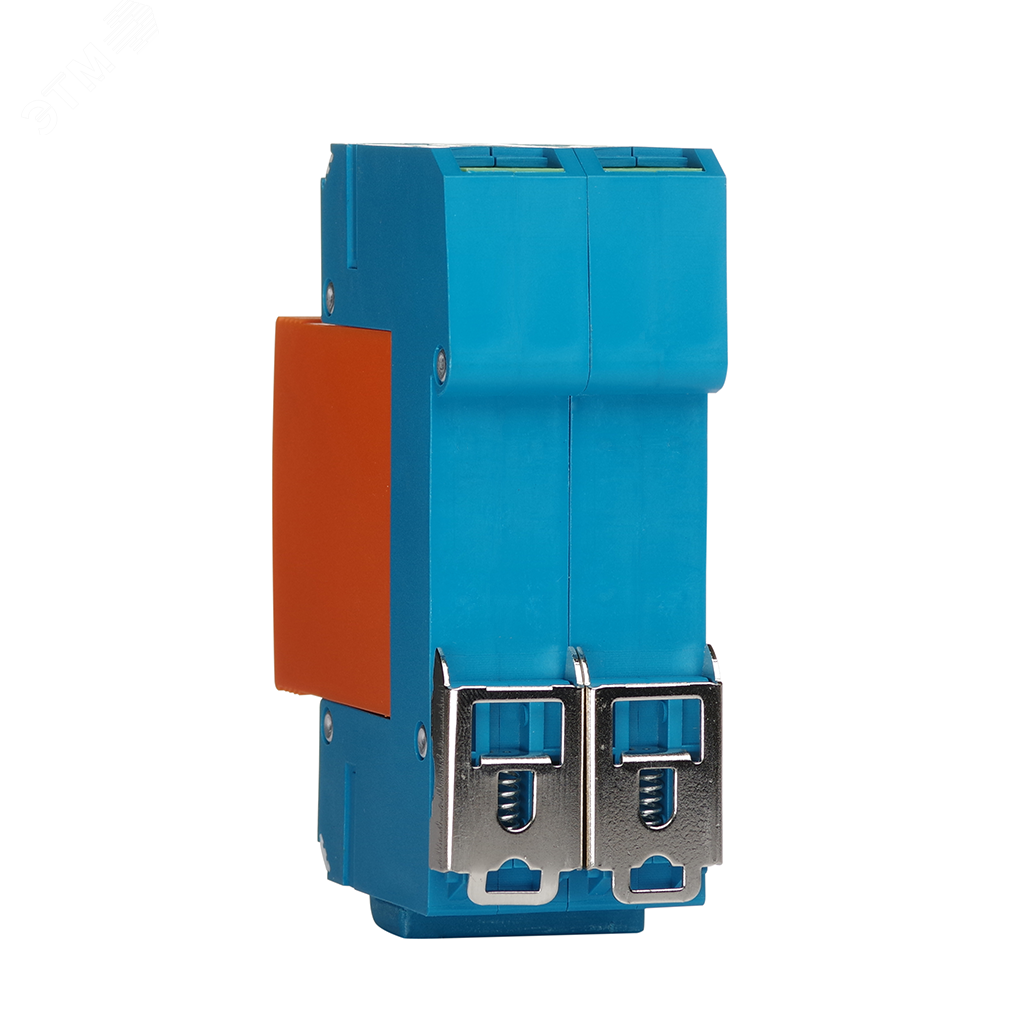

DIN-рейка 35 мм |
|
| Сечение соединительных проводов |
|
4 мм2 - 35 мм2 |
|
| Контакт дистанционной сигнализации |
|
- | Переключающий контакт |
| Питание контакта дистанционной сигнализации, перем. ток |
|
- | 250 В/0,5 А |
| Питание контакта дистанционной сигнализации, пост. ток |
|
- |
250 В/0,1 А; 125 В/0,2 А; 75 В/0,5 А |
| Сечение подключаемых проводников для клемм дистанционной сигнализации |
|
- | Макс. 1,5 мм2 |
| Артикул |
|
112 002 | 112 102 |
