УЗИП РИФ-Э-II 320/20 c (1) РИФ-Э-II 320/20 (1). Артикул: 121 101, 121 001

121 101.jpg 121 101 2.jpg 121 001.png 121001.png

УЗИП РИФ-Э-II 320/20 c (1) РИФ-Э-II 320/20 (1)

Артикул 121 001, 121 101
Уровень напряжения защиты при In, Up ≤1,5 кВ
Номинальный разрядный ток (8/20 мкс), In 20 кА
Купить

Что бы узнать цену и купить УЗИП класса II, обращайтесь к нашим менеджерам.

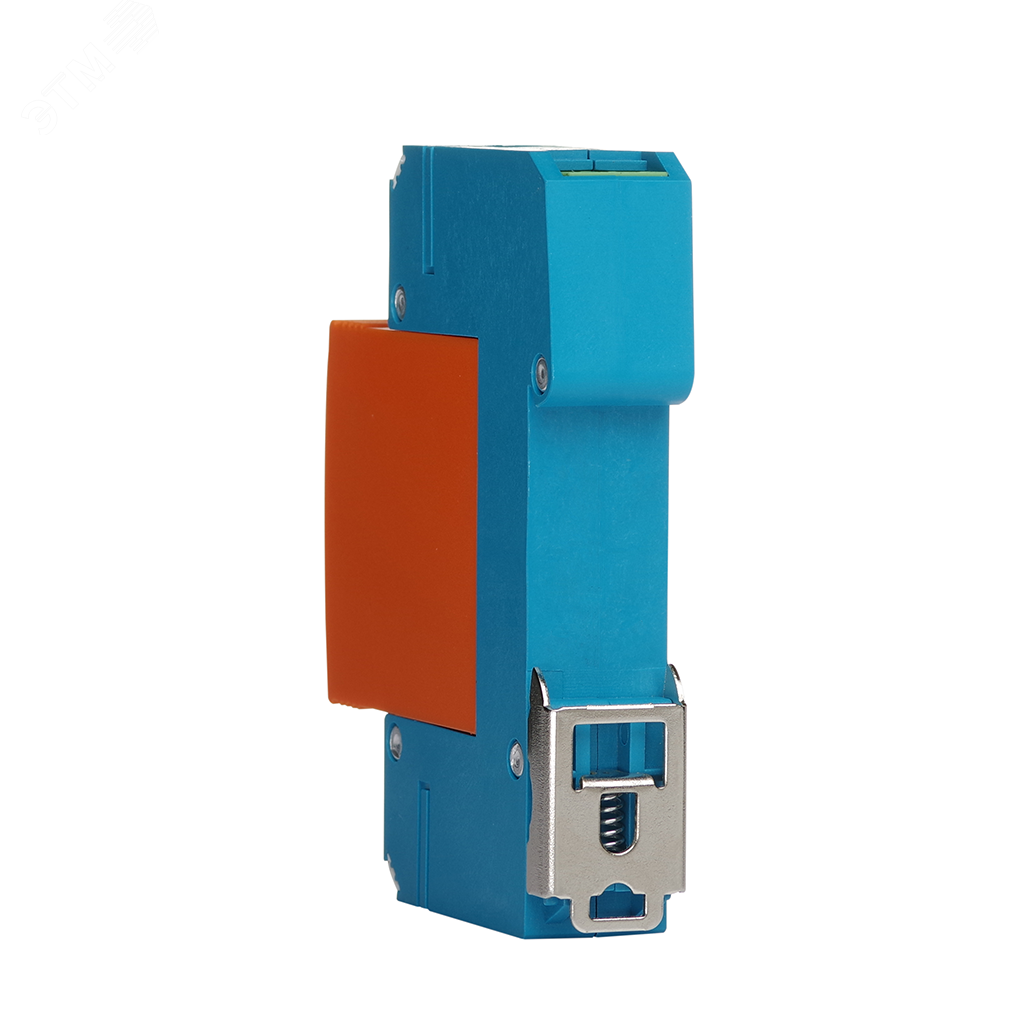

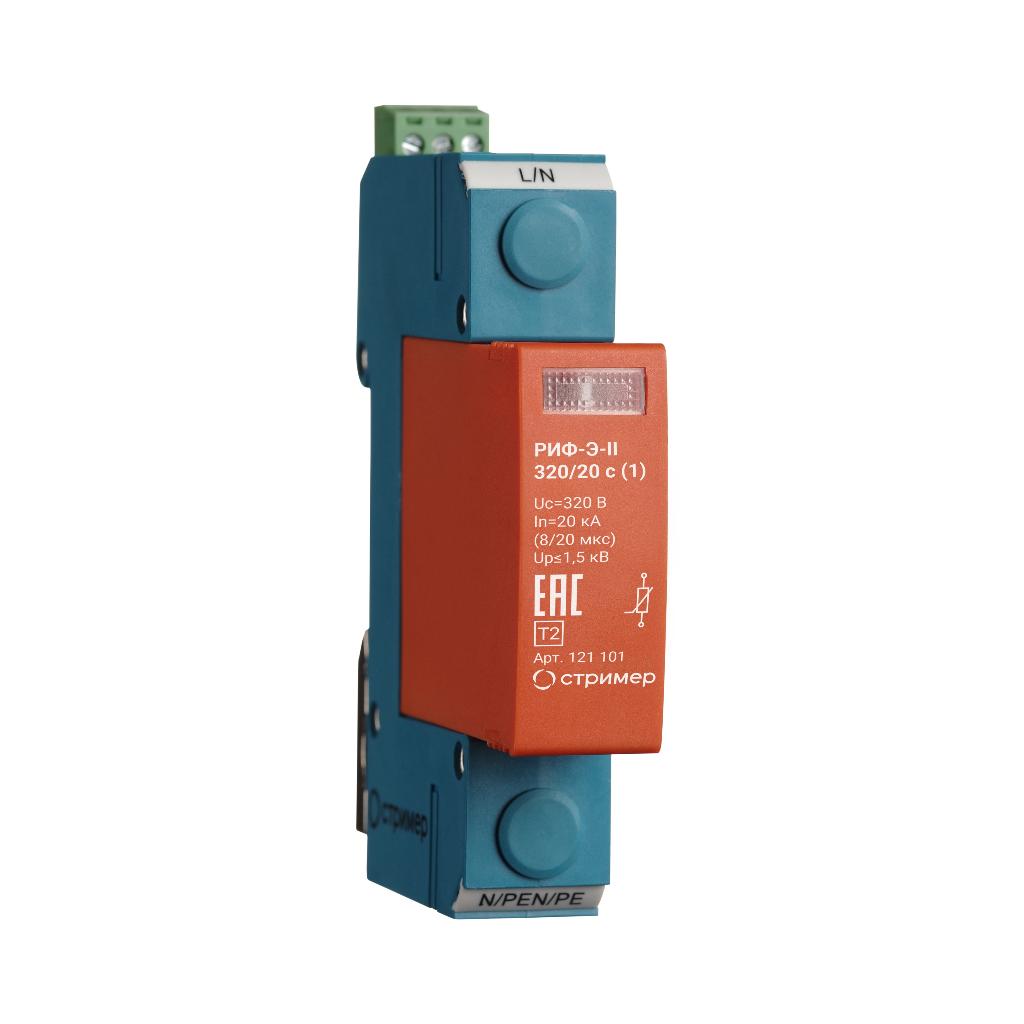

Однополюсное УЗИП класса II ограничивающего типа. УЗИП выполнено в виде сменного варисторного модуля и базы для подключения к сети.

Cоответствует УЗИП класса испытаний II согласно ГОСТ IEC 61643-2013. Устанавливается в пределах 1 - 2 зон молниезащиты (в соот- ветствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).

Предназначено для защиты фазного проводника L/N, L/PEN, L/PE.

Рекомендуемый номинал предохранителя не менее 63 А gL/gG.

УЗИП снабжено

  • терморасцепителем;
  • визуальным индикатором;
  • контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).

Сертификаты

Декларация о соответствии требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

Технические характеристики

Технические характеристики РИФ-Э-II 320_20 c (1) и РИФ-Э-II 320_20 (1)
Технические характеристики РИФ-Э-II 320/20 c (1) и РИФ-Э-II 320/20 (1)
Характеристика
РИФ-Э-II 320/20
РИФ-Э-II 320/20 c
Класс УЗИП
II класс
Система заземления
TN-C, TN-S, TT
Максимальное длительное напряжение перемен. тока АС
320 В
Номинальный разрядный ток (8/20 мкс), In
20 кА
Максимальный разрядный ток (8/20 мкс), Imax
40 кА
Уровень напряжения защиты при In, Up
≤1,5 кВ
Время срабатывания, tA
≤25 нс
Диапазон рабочих температур, Tu
От -40С до +80С
Категория исполнения (ГОСТ 14254)
IP 20
Способ монтажа
DIN-рейка 35 мм
Сечение подключаемых проводников для клемм дистанционной сигнализации
-
Макс. 1,5 кв. мм
Контакт дистанционной сигнализации
-
Переключающий контакт
Питание контакта дистанционной сигнализации, постоянный ток
-
250 В / 0,1 А; 125 В / 0,2 А; 75 В / 0,5 А
Питание контакта дистанционной сигнализации, переменный ток
-
250 В / 0,5 А
Сечение соединительных проводов
4 кв. мм - 35 кв. мм
Род тока
Переменный ток
Для защиты
Однофазной сети
Артикул
121 001
121 101
