УЗИП

РИФ-Э-I+II 255/25 с (4+0) / РИФ-Э-I+II 255/25 (4+0)

  • Класс защиты I+II
  • Uc 255 B
  • Iimp 25 кА
  • In 50 кА
  • RIF-E-I+II-255-25с-4+0.png
  • РИФ-Э-I+II 255-25 4+0.jpg
  • RIF-E-I+II-255-25с-4+0.png
  • РИФ-Э-I+II 255-25 4+0.jpg

Что бы узнать цену и купить УЗИП класса I+II, обращайтесь к нашим менеджерам.

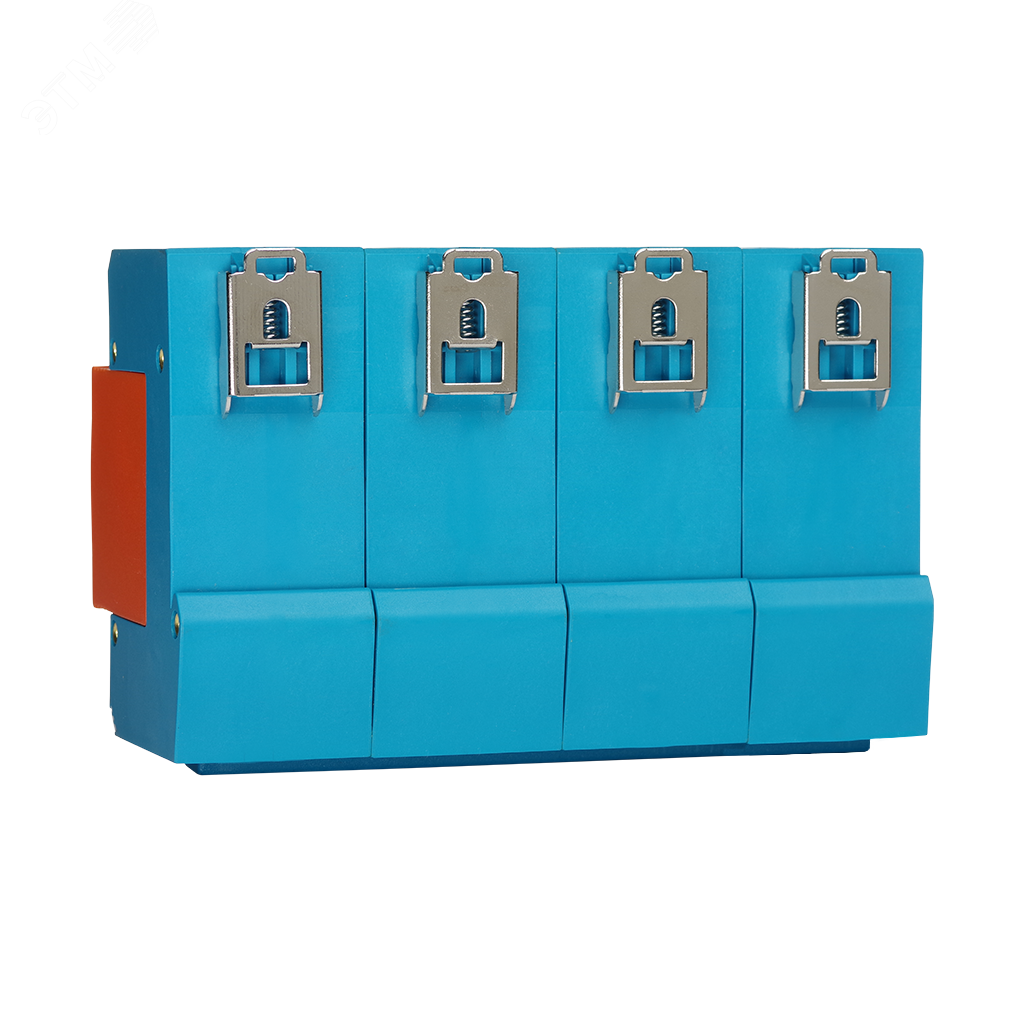

Мощное четыреполюсное УЗИП класса I+II коммутирующего типа со сменными рабочими модулями на основе искровых промежутков. УЗИП предназначено для защиты оборудова- ния в низковольтных цепях до 1000 В от прямых и отдален- ных молниевых разрядов при воздушном или кабельном вводах электропитания.

УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, а по способности ограничения импульсных напряжений, допустимых для изоляции оборудования, соответствует УЗИП класса II.

Устанавливается в пределах 0А(В) – 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Применяется для сетей с системами заземления: TN-S. Предназначено для защиты фазных и нулевого проводников L/PE, N/PE от перенапряжений «проводземля».

Рекомендуемый номинал предохранителя 200 А gL/gG

УЗИП снабжено

  • визуальным индикатором;
  • контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).

Технические характеристики

Наименование параметра

РИФ-Э-I+II 255/25 (4+0)

РИФ-Э-I+II 255/25 c (4+0)

Максимальное длительное рабочее напряжение



255 В

Импульсный ток (10/350 мкс) (L/N-PE)

Iimp

25 кА

Импульсный ток суммарный(10/350 мкс) (L1+L2+L3+N-PE)

Itotal

100 кА

Номинальный разрядный ток (8/20 мкс) (L/N-PE)

In

50 кА

Максимальный разрядный ток (8/20 мкс) (L/N-PE)

Imax

75 кА

Уровень напряжения защиты

UP

≤1.5 кВ

Время срабатывания

tA

≤100 нс

Способность гашения сопровождающего переменного тока

If

2 кА

Временное перенапряжение

UT

355 В/5c

Диапазон рабочих температур

Tu

От -40С до +80С

Категория исполнения (ГОСТ 14254)

IP 20

Установка на

DIN-рейка 35 мм

Сечение соединительных проводов

4 мм2 - 35 мм2

Контакт дистанционной сигнализации

с

-

Переключающий контакт

Питание контакта дистанционной сигнализации, перем. ток

-

250 В/0,5 А

Питание контакта дистанционной сигнализации, пост. ток

-

250 В/0,1 А; 125 В/0,2 А; 75 В/0,5 А

Сечение подключаемых проводников для клемм дистанционной сигнализации

-

Макс. 1,5 мм2

Артикул

114 001

114 101
