УЗИП

РИФ-Э-I+II 275/12,5 с (3+0) / РИФ-Э-I+II 275/12,5 (3+0)

  • Класс защиты I+II
  • Uc 275 B
  • Iimp 12,5 кА
  • In 40 кА
  • RIF-E-I+II-275-12-3+0-с.png
  • RIF-E-I+II-275-12-3+0.png
  • РИФ-Э-I+II 275-12 (3+0 (1).jpg
  • RIF-E-I+II-275-12-3+0-с.png
  • RIF-E-I+II-275-12-3+0.png
  • РИФ-Э-I+II 275-12 (3+0 (1).jpg

Что бы узнать цену и купить УЗИП класса I+II, обращайтесь к нашим менеджерам.

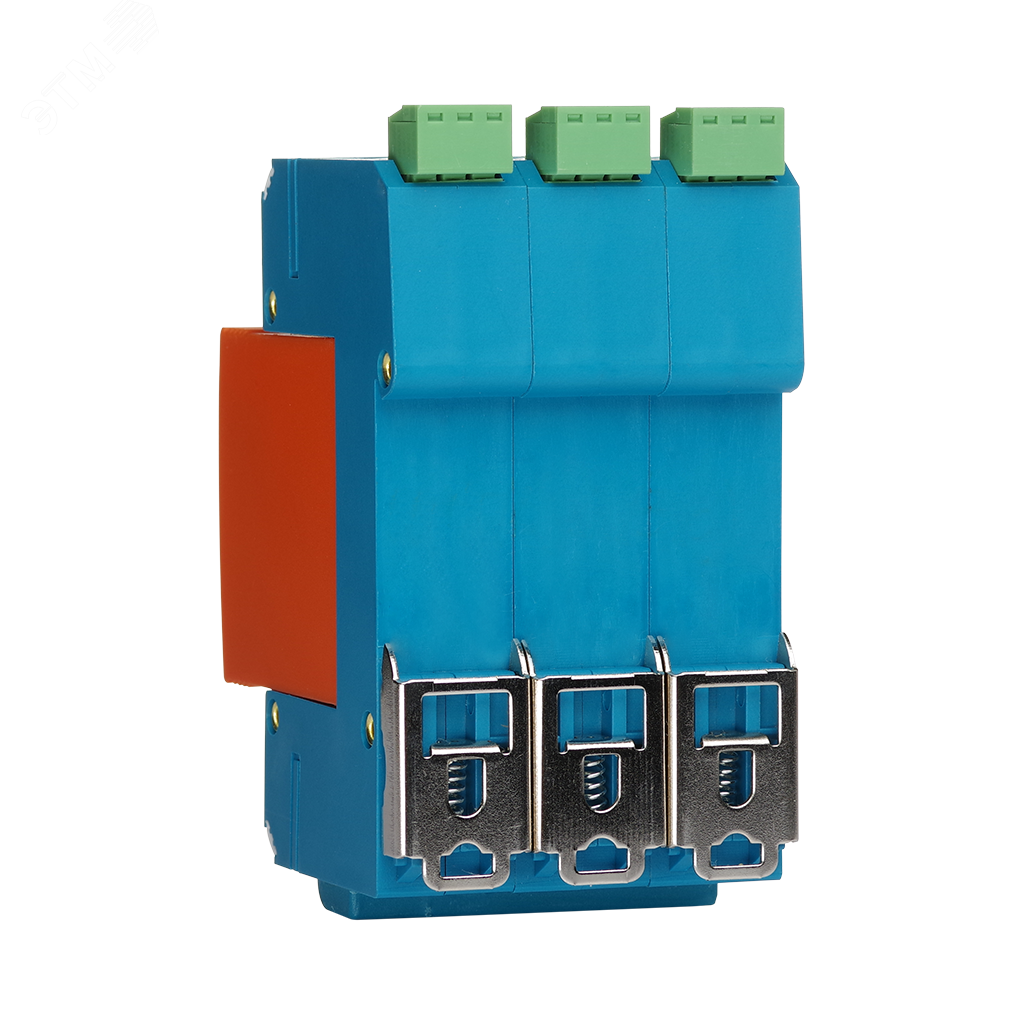

Трехполюсное УЗИП класса I+II ограничивающего типа. УЗИП выполнено в виде трех сменных варисторных модулей, и базы для подключения к сети и креплению на DIN-рейку 35 мм.
УЗИП предназначено для защиты оборудования в низко- вольтных цепях до 1000 В от прямых и отдаленных молни- евых разрядов при воздушном или кабельном вводах элек- тропитания.

УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, а по способности ограничения импульсных напряжений, допустимых для изоляции оборудования, соот- ветствует УЗИП класса II.

Устанавливается в пределах 0А(В) – 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).

Применяется для сетей с системами заземления: TN-C.

Рекомендуемый номинал предохранителя 125-200 А gL/gG

УЗИП снабжено

  • терморасцепителем;
  • визуальным индикатором;
  • контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).

Технические характеристики

Наименование параметра

РИФ-Э-I+II 275/12,5 (3+0)

РИФ-Э-I+II 275/12,5 c (3+0)

Максимальное длительное рабочее напряжение UC

275 В

Импульсный ток (10/350 мкс)(L-PEN) Iimp

12,5 кА

Импульсный ток суммарный (10/350 мкс)(L+L1+L2+L3-PEN)

Itotal

37,5 кА

Номинальный разрядный ток (8/20 мкс)(L-PEN)

In

40 кА

Максимальный разрядный ток (8/20 мкс)(L-PEN)

Imax

75 кА

Уровень напряжения защиты (L)

UP

≤1.5 кВ

Время срабатывания (L-PEN)

tA

≤25 нс

Диапазон рабочих температур

Tu

От -40С до +80С


Категория исполнения (ГОСТ 14254)

IP 20

Установка на

DIN-рейка 35 мм

Сечение соединительных проводов

4 мм2 - 35 мм2

Контакт дистанционной сигнализации

-

Переключающий контакт

Питание контакта дистанционной сигнализации, перем. ток

-

250 В/0,5 А

Питание контакта дистанционной сигнализации, пост. ток

-

250 В/0,1 А; 125 В/0,2 А; 75 В/0,5 А

Сечение подключаемых проводников для клемм дистанционной сигнализации

-

Макс. 1,5 мм2

Артикул

113 002

113 102
