УЗИП

РИФ-Э-II 275/20 c (4+0) РИФ-Э-II 275/20 (4+0)

  • Класс защиты II
  • Uc 275 B
  • Imax 40 кА
  • In 20 кА
  • RIF-E-II-275-20-C-4+0 (1).jpg
  • 30368503e6cb17d1332b3fca49c7de8c.png
  • RIF-E-II-275-20-C-4+0 (1).jpg
  • 30368503e6cb17d1332b3fca49c7de8c.png

Что бы узнать цену и купить УЗИП класса II, обращайтесь к нашим менеджерам.

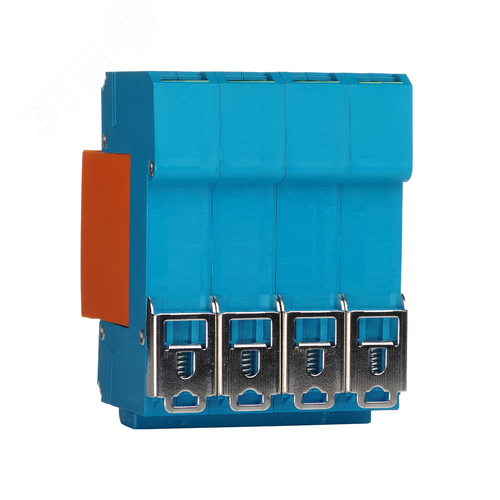

Четырехполюсное УЗИП класса II ограничивающего типа. Выполненное на базе варисторов УЗИП предназначено для организации второй ступени защиты оборудования в низковольтных цепях до 1000 В. УЗИП выполнено в виде четырех сменных варисторных модулей и базы для подключения к сети и креплению на DIN-рейку 35 мм. Cоответствует УЗИП класса испытаний II согласно ГОСТ IEC 61643-2013. Устанавливается в пределах 1 - 2 зон молниезащиты (в соот- ветствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Применяется для сетей с системами заземления: TN-S. Предназначено для защиты фазного и нулевого проводников L/PE, N/PE от перенапряжений «провод–земля».

Рекомендуемый номинал предохранителя 125 А gL/gG

УЗИП снабжено

  • терморасцепителем;
  • визуальным индикатором;
  • контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).

Технические характеристики


Наименование параметра

РИФ-Э-II 275/20 (4+0)

РИФ-Э-II 275/20 c (4+0)

Максимальное длительное рабочее напряжение

UC

275 В

Номинальный разрядный ток (8/20 мкс) (L/N-PE)

In

20 кА

Максимальный разрядный ток (8/20 мкс) (L/N-PE)

Imax

40 кА

Уровень напряжения защиты

Up

≤1,25 кВ

Время срабатывания

tA

≤25 нс

Диапазон рабочих температур

TU

От -40С до +80С

Категория исполнения (ГОСТ 14254)

IP 20

Установка на

DIN-рейка 35 мм

Сечение соединительных проводов

4 мм2 - 35 мм2

Контакт дистанционной сигнализации

-

Переключающий контакт

Питание контакта дистанционной сигнализации, перем. ток

-

250 В/0,5 А

Питание контакта дистанционной сигнализации, пост. ток

-

250 В/0,1 А; 125 В/0,2 А;75 В/0,5 А

Сечение подключаемых проводников для клемм дистанционной сигнализации

-

Макс. 1,5 мм2

Артикул

124 001

124 101
